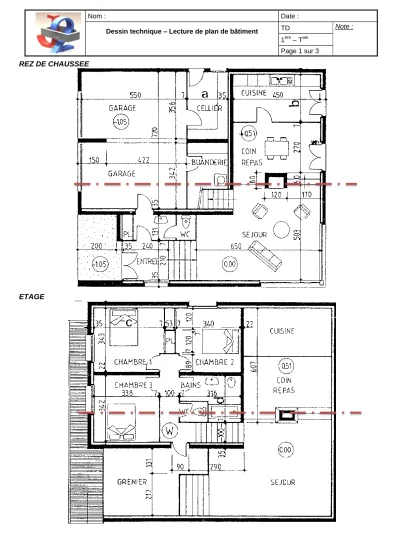

REZ DE CHAUSSEE

(1)

Nom : Date :

Dessin technique – Lecture de plan de bâtiment -Béquille de motocyclette -

TD Note :

1^ère – T^ale Page 1 sur 3 REZ DE CHAUSSEE

ETAGE

(2)

Nom : Date :

TD Note :

1^ère – T^ale Page 2 sur 3

1°) Donner le nom du plan 1: plan de situation.

2°) Donner le nom du plan 2 : plan de masse.

3°) Calculer l’échelle du plan 2 :

4°) Calculer l’échelle du plan du RDC :

5°) Quelle est l’utilité de « l’impasse des mimosas » : accéder aux parcelles 328 et 332.

6°) Quelle est la superficie de la parcelle A (calcul).

( ( )) ( )

7°) Indiquer les orientations :

- façade 1: Sud - façade 2 : Est

8°) Indiquer le plan de coupe A-A sur le plan du rez-de-chaussée.

9°) Par quel pièce passe-t-il : garage, buanderie, coin repas, chambre 3, salle de bain 10°) Que représentent les repères :

- V : fenêtre de la chambre 3 - X : porte de la buanderie - Y : porte de la cuisine

- Z : porte fenêtre du coin repas 11°) Préciser les numéros des parcelles :

- B : 325 - C : 328 - D : 332 - E : 331

12°) Calculer la hauteur d’une marche de l’escalier, entre : - l’entrée et le séjour :

- le séjour et le coin repas :

13°) Calculer la cote de niveau W.

14°) Calculer les dimensions :

(3)

Nom : Date :

TD Note :

1^ère – T^ale Page 3 sur 3

- a : 1310 = 22 + 550 + 7 + a + 35 + 450 + 35 ; a = 211 cm - b : 1160 =35 + 503 + 60 + 270 + 7 + b + 35 ; b = 250 cm

- c : 1310 = 35 + c + 7 + 53 + 7 + 340 + 22 + 450 + 35 ; c = 361 cm - d : 777 = 35 + 100 + 7 + d + 22 + 343 + 35 ; d = 235 cm

15°) Calculer les surfaces des pièces :

- séjour : ( ) ( ) (( ) ( )) - buanderie :

- chambre 3 :

16°) Indiquer les cotes des portes de garage.

- LNB : 250 cm - HNB : 200 cm
