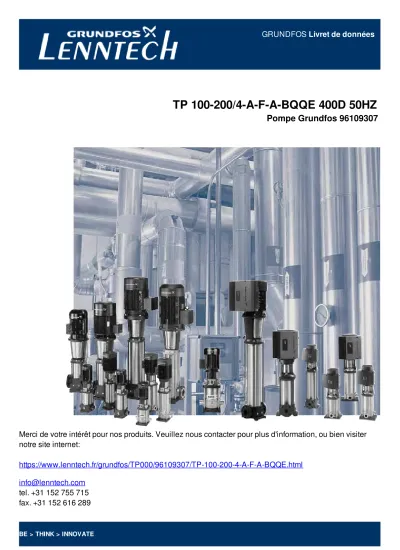

GRUNDFOS Livret de données
TP 100-200/4-A-F-A-BQQE 400D 50HZ
Pompe Grundfos 96109307
Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:
https://www.lenntech.fr/grundfos/TP000/96109307/TP-100-200-4-A-F-A-BQQE.html info@lenntech.com
tel. +31 152 755 715 fax. +31 152 616 289
BE > THINK > INNOVATE
Position Quantité Description
1 TP 100-200/4 A-F-A-BQQE
Référence: 96109307
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2).
La pompe est équipée d'un moteur ventilé asynchrone.
Autres détails du produit Pompe
Le corps et la tête de pompe ont un revêtement cataphorèse pour améliorer la résistance à la corrosion.
Le traitement cataphorèse comprend les étapes suivantes : 1) Nettoyage à base d'une solution alcaline.
2) Pré-traitement avec couche en phosphate de zinc.
3) Cataphorèse cathodique (époxy).
4) Séchage du film peint à 200-250°C.
1: Corps de pompe 2 : Roue
3 : Bout d'arbre
4 : Tête de pompe/lanterne 5 : Bagues d'usure
Le corps de pompe est muni d'une bague de centrage en laiton facile à changer pour réduire la quantité de liquide coulant depuis le côté refoulement de la roue vers le côté aspiration. La roue est sécurisée à l'arbre avec un écrou.
La pompe est équipée d'une garniture à soufflet en élastomère avec transmission de couple au travers du ressort et autour du soufflet. En raison du soufflet, la garniture ne porte pas l'arbre et le mouvement axial n'est pas empêché par des dépôts sur l'arbre.
Garniture primaire :
• Matériau de la bague de garniture mobile : carbure de silicium (SiC)
• Matériau du grain fixe : carbure de silicium (SiC)
Cette association de matériaux est utilisée lorsqu'une résistance à la corrosion plus élevée est nécessaire. La grande robustesse de cette association de matériaux offre une bonne résistance contre les particules abrasives.
Matériau de la garniture secondaire : EPDM (caoutchouc éthylène-propylène)
L'EPDM a une excellente résistance à l'eau chaude. L'EPDM ne convient pas pour les huiles minérales.
Une circulation de liquide à travers la gaine de la vis de purge d'air assure la lubrification et le refroidissement de la garniture mécanique.
Les brides ont des prises pour le montage de manomètres.
La lanterne forme le raccordement entre le corps de pompe et le moteur ; elle est équipée d'une vis de purge d'air manuelle pour la ventilation du corps de pompe et de la chambre de la garniture mécanique. La garniture entre la lanterne et le corps de pompe est un joint torique.
La pièce centrale de la lanterne est munie de dispositifs de protection contre l'arbre et l'accouplement. L'arbre de la pompe est fixé directement sur l'arbre du moteur à l'aide d'une clavette et de vis de réglage.
Moteur
Le moteur est complètement fermé et ventilé avec les principales dimensions conformes aux normes CIE et DIN. Les tolérances électriques sont conformes à la norme CIE 60034.
Le moteur est bridé avec bride à libre orifice (FF).
Conception de montage du moteur conformément à la norme IEC 60034-7 : IM B 5, IM V 1 (Code I) / IM 3001, IM 3011 (Code II).
Le rendement du moteur est classé IE3, conformément à IEC 60034-30-1.
Le moteur est équipé de thermistances (capteurs PTC) dans les enroulements selon les normes DIN 44081/DIN 44082. La protection réagit à la fois aux hausses de température lentes et rapides, par exemple en cas de surcharge constante et de conditions de blocage.
Les thermorupteurs doivent être raccordés à un circuit de commande externe de manière à ce que la réinitilisation automatique ne puisse pas provoquer des accidents. Les moteurs doivent être raccordés à un disjoncteur de protection du moteur conformément aux réglementations locales.
Le moteur peut être raccordé à un entraînement à vitesse variable pour le réglage des performances de la pompe à n'importe quel point de consigne. Grundfos CUE propose une gamme d'entraînements à vitesse variable. Pour plus d'informations, consultez le Grundfos Product Center.
Caractéristiques techniques
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C Liquid temperature during operation: 20 °C Masse volumique: 998.2 kg/m³ Technique:
Débit nominal: 117 m³/h
Pression nominale: 16.3 m Diamètre réelle de la roue mobile: 240 mm Garniture mécanique primaire: BQQE
Tolérance de courbe: ISO9906:2012 3B Matériaux:
Corps de pompe: Fonte
EN-JL1040 ASTM A48-40 B
Roue mobile: Fonte
EN-JL1030 ASTM A48-30 B Installation:
Plage température ambiante: -30 .. 60 °C Pression maximale de service: 16 bar
Bride standard: DIN
Raccordement tuyauterie: DN 100
Asp. pompe: DN 100
Refoulement pompe: DN 100
Position Quantité Description
Pression par étage: PN 16
(@): 670 mm
Taille de bride pour moteur: FF265 Donnée électrique:
Type moteur: 132MB
Classe de rendement IE: IE3 Puissance nominale - P2: 7.5 kW Puissance (P2) requise par pompe: 7.5 kW Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-415D/660-690Y V Courant nominal: 14,9-14,2/8,60-8,40 A Intensité démarrage: 680-780 %
Cos phi - facteur de puissance: 0.86-0.82
Vitesse nominale: 1460 mn-1
Rendement IE: IE3 90,4%
Rendement moteur à pleine charge: 90.4 % Rendement moteur à 3/4 charge: 91.6 % Rendement moteur à 1/2 charge: 92.4 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): 55 Dust/Jetting Classe d'isolement (IEC 85): F
Autres:
Index de Rendement Minimum, MEI ≥: 0.45
Status ErP: EuP Standalone/Prod.
Poids net: 228 kg
Poids brut: 261 kg
Colisage: 1.12 m3
Danish VVS No.: 381716200
96109307 TP 100-200/4 A-F-A-BQQE 50 Hz
H [m]
0 2 4 6 8 10 12 14 16 18 20
Q [m³/h]
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140
eta [%]
0 20 40 60 80 100 TP 100-200/4, 3*400 V, 50Hz
P [kW]
0 2 4 6 8 10
NPSH [m]
0 2 4 6 8 10
P1
P2
H [m]
0 2 4 6 8 10 12 14 16 18 20
Q [m³/h]
0 20 40 60 80 100 120
eta [%]
0 20 40 60 80 100 TP 100-200/4, 3*400 V, 50Hz
P [kW]
0 2 4 6 8 10
NPSH [m]
0 2 4 6 8 10
P1 P2
100 290 249 159 290 290
260 300
670
882
0175278230
335 Rp 1/4
M16
L3 L2 L1
+T +T
+T
TO AMPLIFIER RELAY
IEC TP211 THERMALLY PROTECTED WHEN THE THERMISTORS ARE CONNECTED TO AMPLIFIER RELAY FOR CONTROL OF MAIN SUPPLY THERMISTORS PTC ACCORDING TO DIN 44082 TO AMPLIFIER
RELAY
+T +T +T
L1 L2 L3
Description Valeur
Information générale:
Nom produit: TP 100-200/4 A-F-A-BQQE
Code article: 96109307
Numéro EAN:: 5700396982847
Technique:
Débit nominal: 117 m³/h
Pression nominale: 16.3 m
Pression maxi: 200 dm
Diamètre réelle de la roue mobile: 240 mm Garniture mécanique primaire: BQQE
Tolérance de courbe: ISO9906:2012 3B
Version de pompe: A
Modèle: A
Matériaux:
Corps de pompe: Fonte
EN-JL1040 ASTM A48-40 B
Roue mobile: Fonte
EN-JL1030 ASTM A48-30 B
Code matériau: A
Installation:
Plage température ambiante: -30 .. 60 °C Pression maximale de service: 16 bar
Bride standard: DIN
Raccordement tuyauterie: DN 100
Asp. pompe: DN 100
Refoulement pompe: DN 100
Pression par étage: PN 16
(@) 670 mm
Taille de bride pour moteur: FF265
Code raccordement: F
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C Liquid temperature during operation: 20 °C
Masse volumique: 998.2 kg/m³
Donnée électrique:
Type moteur: 132MB
Classe de rendement IE: IE3 Puissance nominale - P2: 7.5 kW Puissance (P2) requise par pompe: 7.5 kW Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-415D/660-690Y V Courant nominal: 14,9-14,2/8,60-8,40 A Intensité démarrage: 680-780 %
Cos phi - facteur de puissance: 0.86-0.82
Vitesse nominale: 1460 mn-1
Rendement IE: IE3 90,4%
Rendement moteur à pleine charge: 90.4 % Rendement moteur à 3/4 charge: 91.6 % Rendement moteur à 1/2 charge: 92.4 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): 55 Dust/Jetting Classe d'isolement (IEC 85): F
Protection moteur: PTC
No moteur: 87370262
Autres:
Index de Rendement Minimum, MEI
≥: 0.45
Status ErP: EuP Standalone/Prod.
Poids net: 228 kg
Poids brut: 261 kg
Colisage: 1.12 m3
100290249159290290260300670335
Rp 1/4M16
Description Valeur
Danish VVS No.: 381716200
96109307 TP 100-200/4 A-F-A-BQQE 50 Hz
cos phi eta
0.0 0.2 0.4 0.6 0.8
P2 [kW]
0 1 2 3 4 5 6 7 8 9 10
I [A]
0 4 8 12 16 TP100-200/4 + 132MB 7.5 kW 3*400 V, 50 Hz
eta cos phi
I
n [rpm]
1000 1100 1200 1300 1400
P1 [kW]
0 4 8 12 16 n
P1
96109307 TP 100-200/4 A-F-A-BQQE 50 Hz
Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.
Mise en garde: ce dessin d'encombrement simplifié ne montre pas tous les détails.
100
290 249 159
290 290
260 300
670
882
0 175 278 230
335 Rp 1/4
M16
96109307 TP 100-200/4 A-F-A-BQQE 50 Hz
Note ! Toutes les unités sont en [mm] sauf précision contraire.
L3 L2 L1
+T +T
+T
TO AMPLIFIER RELAY
IEC TP211 THERMALLY PROTECTED WHEN THE THERMISTORS ARE CONNECTED TO AMPLIFIER RELAY FOR CONTROL OF MAIN SUPPLY THERMISTORS PTC ACCORDING TO DIN 44082 TO AMPLIFIER
RELAY
+T +T +T
L1 L2 L3
Vue éclatée (tm019315 1600)
13 78
8 7
9 1 70
3
6 2
19b
76 1b 71 19
10 7 16 64
17
14
18a 18
13
TM019315
Dessin en coupe (tm019325 1600)
17 19
71 6
1 1b
70
2 3
19b 76
13
10
16
18 14 64
9
7 8 7
TM019325
Vue éclatée
Dessin en coupe
25a
5a 25 22 27 21
2a
2
3
1
74
