M O D U LE P O LY C R IS TA LLI N H A U T R EN D EM EN T
Module haut rendement
8x9 cellules polycristallines (125,50 x 125,50 mm)
Cadre en aluminium anodisé renforcé
Versions 12V et UL disponibles sur demande
Garantie produit : 5 ans*
Garantie puissance : 25 ans*
Tolérance de puissance : +/- 3%
Certificats qualité : ESTI (61215), TÜV
**(Safety Class II), PVGap, ISO 9001…

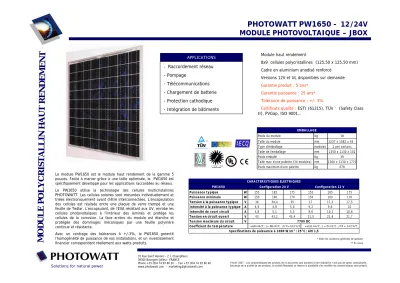

PHOTOWATT PW1650 - 12/24V MODULE PHOTOVOLTAIQUE – JBOX
* Selon les conditions générales de garantie
** En cours
33 Rue Saint Honoré – Z.I. Champfleuri 38300 Bourgoin-Jallieu - FRANCE
Phone +33 (0)4 74 93 80 20 - Fax +33 (0)4 74 93 80 40 www.photowatt.com - marketing@photowatt.com
- Raccordement réseau - Pompage
- Télécommunications - Chargement de batterie - Protection cathodique - Intégration de bâtiments
APPLICATIONS
Solutions for natural power
PV Quality Mark®
No.:001-S-02-1002
Le module PW1650 est le module haut rendement de la gamme 5 pouces. Facile à manier grâce à une taille optimisée, le PW1650 est spécifiquement développé pour les applications raccordées au réseau.
Le PW1650 utilise la technologie des cellules multicristallines PHOTOWATT. Les cellules solaires sont mesurées individuellement et triées électroniquement avant d’être interconnectées. L’encapsulation des cellules est réalisée entre une plaque de verre trempé et une feuille de Tedlar. L’encapsulant, de l’EVA résistant aux UV, enrobe les cellules photovoltaïques à l’intérieur des laminés et protège les cellules de la corrosion. La face arrière du module est étanche et protégée des dommages mécaniques par une feuille polymère continue et résistante.
Avec un centrage des tolérances à +/-3%, le PW1650 garantit l’homogénéité de puissance de vos installations, et un investissement financier correspondant réellement aux watts produits.
Poids du module Kg 18
Taille du module mm 1237 x 1082 x 45
Type d'emballage modules 2 per cartons
Taille de l'emballage mm 1350 x 1130 x 102
Poids emballé Kg 39
Taille max d'une pallette (34 modules) mm 1360 x 1130 x 1770
Poids maximum d'une palette Kg 678
EMBALLAGE
Février 2007 – Les caractéristiques des produits de ce document sont données à titre indicatif et n’ont pas de valeur contractuelle..
Soucieuse de la qualité de ses produits, la société Photowatt se réserve la possibilité d’en modifier les caractéristiques sans préavis.
W 155 165 175 155 165 175
W 150 160 170 150 160 170
V 34 34,4 35 17 17,2 17,5
A 4,6 4,8 5,0 9,2 9,6 10
A 4,8 5,1 5,3 9,6 10,2 10,6
V 43 43,2 43,4 21,5 21,6 21,7
Tension maximum du circuit V
Specifications de puissance à 1000 W/m² : 25°C : AM 1,5 Intensité de court circuit
Tension en circuit ouvert
770V DC
Coefficient de température α=+1,4 6 mA / °C ; β= -158 mV / °C ; γ P/ P= -0 ,4 3 % / °C α = +2 ,9 2 m A / °C ; β = -79 m V / °C ; γ P/ P = - 0 ,4 3 % / °C Puissance typique
Puissance minimale
Tension à la puissance typique Intensité à la puissance typique
CARACTERISTIQUES ELECTRIQUES
PW1650 Configuration 24 V Configuration 12 V
**
PW1650 – DIMENSIONS DU MODULE
CADRE
BOITE DE RACCORDEMENT
Boîte universelle de raccordement permettant une épaisseur de câbles de 1,5 mm² à 4mm² (AWG16 à AWG11)
Module protégé par 4 diodes anti-retour (1 pour 18 cellules) Les vis ne dépassent
pas du cadre
Février 2007 – Les caractéristiques des produits de ce document sont données à titre indicatif et n’ont pas de valeur contractuelle..
Soucieuse de la qualité de ses produits, la société Photowatt se réserve la possibilité d’en modifier les caractéristiques sans préavis.
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48
Volts Amperes100 W
50 W 150 W 0,8 kW /m2
1 kW /m2
0,6 kW /m2
0,5 kW /m2
0,1 kW /m2 0,2 kW /m2 0,4 kW /m2
200 W I=F(V) à E=1 kW/m², AM=1,5 en fonction de la température I=F(V) à T = 25°C en fonction de l’irradiance E (kW / m2), AM 1,5.
PW1650 – CARACTERISTIQUES DU MODULE - Ptyp : 165 Watts
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48
Volts Amperes12 5 W 17 5 W
15 0 W
2 5 °C
4 5 °C
0 °C
6 0 °C
2 0 0 W
