R731R1/LEDN3650DEX1. Product information. application : Bureaux, Soins de santé, Enseignement, Horeca, Vente au détail, Loisirs

(1)

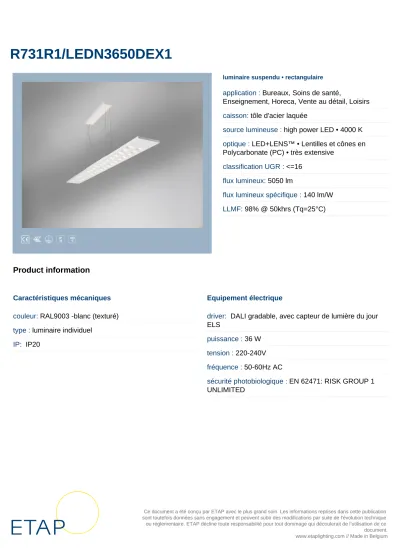

R731R1/LEDN3650DEX1

luminaire suspendu • rectangulaire

application : Bureaux, Soins de santé,

Enseignement, Horeca, Vente au détail, Loisirs

caisson: tôle d'acier laquée

source lumineuse : high power LED • 4000 K optique : LED+LENS™ • Lentilles et cônes en Polycarbonate (PC) • très extensive

classification UGR : <=16 flux lumineux: 5050 lm

flux lumineux spécifique : 140 lm/W LLMF: 98% @ 50khrs (Tq=25°C)

Product information

Caractéristiques mécaniques

couleur: RAL9003 -blanc (texturé) type : luminaire individuel

IP: IP20

Equipement électrique

driver: DALI gradable, avec capteur de lumière du jour ELS

puissance : 36 W tension : 220-240V fréquence : 50-60Hz AC

sécurité photobiologique : EN 62471: RISK GROUP 1

UNLIMITED

(2)

Luminance

flux lumineux : 5050 lm

flux lumineux spécifique : 140 lm/W luminance @ 65° : 1500 cd/m² classification UGR <=16 surface lumineuse : 0.18 m²

Average Luminances (Cd/m²) for 5050lm

Gamma C0 C30 C45 C60 C90

45° 6367 9518 10776 9344 6237

50° 4475 8098 9411 7959 4473

55° 2631 4841 5713 4778 2454

60° 1553 2158 2423 2097 1418

65° 1066 1247 1274 1197 1004

70° 845 865 865 805 736

75° 733 693 632 584 554

80° 553 520 423 364 332

85° 298 194 168 181 181

Classifications

CIE: 407 / 617 / 640 / 643 / 1000

CIE FLUXCODE : 0.63 / 0.96 / 0.99 / 0.64 / 1.00 BZ: BZ2

CAE: Symmetrical

DIN: B52 (Nach Arbeitsblatt 7 und 8) DIN_U: Phi u = 0.64

DIN_SU: Phi su = 0.67

UTE: 0.64 C + 0.36 T

(3)

Intensités lumineuses en cd Lifetime Data (Tq=25.0°C)

Time(khrs) LLMF(%) Cx(%)

10 100 2

20 99 4

30 99 6

40 99 8

50 98 10

60 98 12

Intensity for 5050lm

Gamma C0 C45 C90 Gamma C0 C45 C90 0° 1317.6 1317.6 1317.6 90° 0.0 0.0 0.0 5° 1289.8 1287.6 1289.4 95° 17.5 13.3 8.3 10° 1274.2 1275.8 1274.2 100° 16.5 48.6 46.5 15° 1300.9 1312.9 1291.1 105° 77.8 105.3 98.6 20° 1328.6 1374.0 1315.0 110° 149.3 158.7 153.7 25° 1325.8 1438.5 1300.7 115° 206.5 216.3 211.5 30° 1262.7 1487.7 1240.0 120° 262.6 274.0 270.4 35° 1153.0 1504.6 1131.1 125° 317.8 332.4 331.6 40° 998.8 1463.8 974.7 130° 369.7 387.3 386.0 45° 794.1 1344.1 778.0 135° 424.8 440.1 440.7 50° 507.4 1067.1 507.2 140° 472.1 485.1 486.7 55° 266.2 578.1 248.3 145° 514.5 526.9 531.2 60° 137.0 213.7 125.1 150° 550.8 564.1 563.8 65° 79.5 95.0 74.9 155° 582.2 596.4 594.5 70° 51.0 52.2 44.4 160° 612.3 621.3 620.1 75° 33.5 28.9 25.3 165° 636.2 641.4 639.2 80° 16.9 12.9 10.2 170° 652.2 653.4 652.7 85° 4.6 2.6 2.8 175° 660.2 661.5 661.1 90° 0.0 0.0 0.0 180° 663.0 663.0 663.0

classification UGR

Corrected Glare Ratings for a Total Lamp Flux of 5050lm (S

= 0.25H)

Room Reflection Factors (%) Ceiling

Walls Floor

70 50 20

70 30 20

50 50 20

50 30 20

30 30 20

70 50 20

70 30 20

50 50 20

50 30 20

30 30 20 Room

Dimensions Viewed Crosswise Viewed Endwise X = 2H Y =

2H 15.1 16.2 15.8 17.0 17.7 15.0 16.1 15.7 16.8 17.5 Y = 3H 14.9 15.9 15.7 16.7 17.4 14.8 15.8 15.6 16.6 17.3 Y = 4H 14.9 15.8 15.6 16.6 17.3 14.7 15.6 15.5 16.4 17.1 Y = 6H 14.7 15.6 15.6 16.4 17.1 14.6 15.4 15.4 16.2 17.0 Y = 8H 14.7 15.5 15.5 16.3 17.1 14.5 15.3 15.3 16.1 16.9 Y = 12H 14.6 15.4 15.5 16.2 17.0 14.4 15.2 15.3 16.0 16.8 X = 4H Y =

2H 14.9 15.8 15.7 16.6 17.4 14.8 15.7 15.6 16.5 17.3 Y = 3H 14.8 15.6 15.7 16.4 17.2 14.7 15.4 15.5 16.3 17.0 Y = 4H 14.7 15.4 15.6 16.2 17.0 14.6 15.2 15.4 16.1 16.9 Y = 6H 14.7 15.2 15.5 16.1 16.9 14.5 15.0 15.3 15.9 16.7 Y = 8H 14.6 15.1 15.5 16.0 16.8 14.4 14.9 15.3 15.8 16.6 Y = 12H 14.6 15.0 15.4 15.9 16.8 14.4 14.8 15.2 15.7 16.6 X = 8H Y =

4H 14.6 15.1 15.5 16.0 16.8 14.4 14.9 15.3 15.8 16.6 Y = 6H 14.5 14.9 15.4 15.8 16.7 14.3 14.7 15.2 15.6 16.5 Y = 8H 14.5 14.8 15.4 15.7 16.6 14.3 14.6 15.2 15.5 16.4 Y = 12H 14.4 14.7 15.3 15.6 16.5 14.2 14.5 15.1 15.4 16.3 X = 12H Y

= 4H 14.5 15.0 15.4 15.9 16.7 14.4 14.8 15.2 15.7 16.6 Y = 6H 14.4 14.8 15.4 15.7 16.6 14.3 14.6 15.2 15.5 16.4 Y = 8H 14.4 14.7 15.3 15.6 16.5 14.2 14.5 15.1 15.4 16.3

UGR Variations with Observer Position for Luminaire Spacings S

S = 1.0H +1.8 -3.3 +1.9 -3.5

S = 1.5H +3.6 -6.4 +3.7 -7.1

S = 2.0H +4.1 -7.6 +4.2 -8.4

(4)

Colour properties

Correlated Colour Temperature : 4000 Ra: 80

Rendement

Utilisation Factors according to IES (%) Room Reflection Factors (%) Ceiling

Walls Floor

80 50 20

80 30 20

80 10 20

50 50 20

50 30 20

50 10 20

30 50 20

30 30 20

30 10 20

0 0 0 RCR = 1 100 98 96 83 81 80 73 72 71 57

2 89 85 82 74 72 70 65 63 62 50

3 80 75 71 67 63 60 59 56 54 44

4 71 65 61 60 56 53 53 50 47 39

5 64 58 53 54 49 46 48 44 42 34

6 58 51 46 49 44 40 44 40 37 30

7 52 45 41 45 39 36 40 36 33 27

8 48 41 36 41 36 32 37 32 29 24

9 44 37 32 37 32 28 34 29 26 22

10 40 33 29 35 29 26 31 27 24 20

Utilisation Factors according to LiTG (%) Room Reflection Factors (%) Ceiling

Walls Floor

80 50 30

80 30 30

80 50 10

50 30 10

50 50 30

50 30 30

50 50 10

50 30 10

30 30 10

0 0 0 k = 0.60 48 40 45 38 41 35 40 34 32 24

0.80 59 51 56 49 51 45 49 44 40 32

1.00 68 59 63 56 58 52 55 50 46 37

1.25 77 69 70 64 65 59 61 57 52 43

1.50 83 75 75 70 70 65 65 61 56 46

2.00 90 83 81 76 75 71 70 67 61 50

2.50 96 90 85 81 79 75 73 71 64 53

3.00 100 95 88 85 83 79 76 74 67 56 4.00 105 100 91 88 85 83 78 76 69 57 5.00 108 104 93 90 88 85 80 78 71 59

Accessoires

R7H11/100-3 Jeux de suspension - fixation minimaliste - 3 pôles - max. 1 m R7H11/100-5 Jeux de suspension - fixation minimaliste - 5 pôles - max. 1 m R7H11/100-7 Jeux de suspension - fixation minimaliste - 7 pôles - max. 1 m

R7H12/100-3X1 Jeux de suspension avec rosette (RAL9003- blanc) - 3 pôles - max. 1 m

R7H12/100-3X2 Jeux de suspension avec rosette (RAL9006-aluminium) - 3 pôles - max. 1 m

R7H12/100-5X1 Jeux de suspension avec rosette (RAL9003- blanc) - 5 pôles - max. 1 m

R7H12/100-5X2 Jeux de suspension avec rosette (RAL9006-aluminium) - 5 pôles - max. 1 m

R7H12/100-7X1 Jeux de suspension avec rosette (RAL9003- blanc) - 7 pôles - max. 1 m

R7H12/100-7X2 Jeux de suspension avec rosette (RAL9006-aluminium) - 7 pôles - max. 1 m

R7H12/200-3X1 Jeux de suspension avec rosette (RAL9003-blanc) - 3 pôles - max. 2 m

(5)

Esquisse
