TP-BAC PRO-45
PRODUCTION D’ENERGIE ELECTRIQUE
Nom et prénom de l’élève
OBJECTIFS - Identifier les différentes sources d’énergie.
- Connaître les différentes parties des usines de production d’électricité.

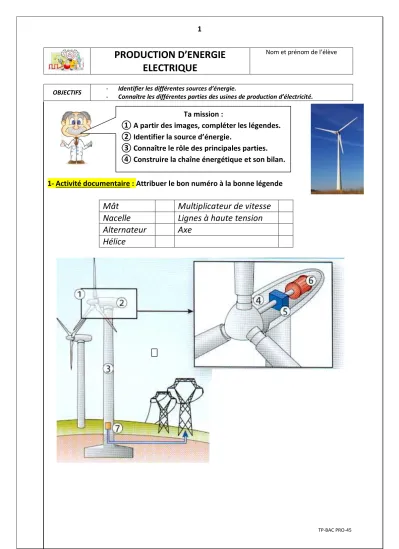

1- Activité documentaire : Attribuer le bon numéro à la bonne légende
Mât Multiplicateur de vitesse Nacelle Lignes à haute tension Alternateur Axe
Hélice
Ta mission :
① A partir des images, compléter les légendes.
② Identifier la source d’énergie.
③ Connaître le rôle des principales parties.
④ Construire la chaîne énergétique et son bilan.
2
TP-BAC PRO-45
2- Principe de fonctionnement
Sous l’action du vent, les pâles des éoliennes entrainent l’alternateur en rotation. Grâce à un multiplicateur de vitesse (système d’engrenages), le rotor tourne beaucoup plus vite que les pâles.
Une éolienne produit du courant l’électricité à partir d’une vitesse de vent de 4 m/s et débraye automatiquement à partir de 25 m/s, pour ne pas casser.
2-1 Quelle source d’énergie permet le fonctionnement de cette éolienne ?
2-2 Quelle est le rôle des parties suivantes :
→ du multiplicateur :
→ de l’alternateur :
3- Construire la chaîne énergétique et donner le bilan énergétique
PERTES
Bilan énergétique :
ALTERNATEUR
