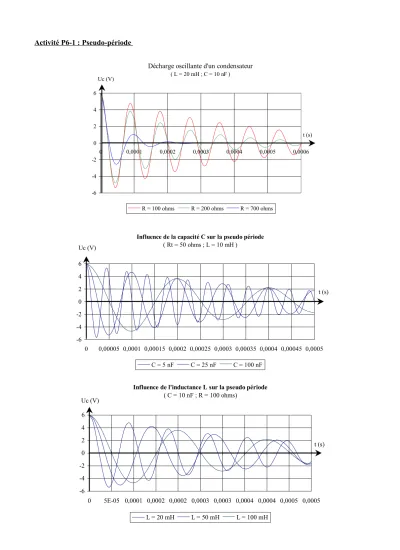

Activité P6-1
: Pseudo-période
Décharge oscillante d'un condensateur
( L = 20 mH ; C = 10 nF )
-6 -4 -2 0 2 4 6
0 0,0001 0,0002 0,0003 0,0004 0,0005 0,0006
R = 100 ohms R = 200 ohms R = 700 ohms Uc (V)
t (s)
Influence de la capacité C sur la pseudo période ( Rt = 50 ohms ; L = 10 mH )
-6 -4 -2 0 2 4 6
0 0,00005 0,0001 0,00015 0,0002 0,00025 0,0003 0,00035 0,0004 0,00045 0,0005 C = 5 nF C = 25 nF C = 100 nF
Uc (V)
t (s)
Influence de l'inductance L sur la pseudo période ( C = 10 nF ; R = 100 ohms)
-6 -4 -2 0 2 4 6
0 5E-05 0,0001 0,0002 0,0002 0,0003 0,0003 0,0004 0,0004 0,0005 0,0005 L = 20 mH L = 50 mH L = 100 mH
Uc (V)
t (s)
