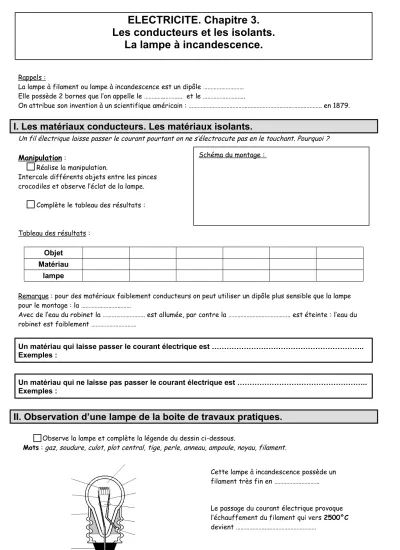

ELECTRICITE. Chapitre 3.
Les conducteurs et les isolants.
La lampe à incandescence.
Rappels :
La lampe à filament ou lampe à incandescence est un dipôle ………
Elle possède 2 bornes que l’on appelle le …………..……….. et le ……….
On attribue son invention à un scientifique américain : ………. en 1879.
I. Les matériaux conducteurs. Les matériaux isolants.
Un fil électrique laisse passer le courant pourtant on ne s’électrocute pas en le touchant. Pourquoi ? Manipulation :
Réalise la manipulation.
Intercale différents objets entre les pinces crocodiles et observe l’éclat de la lampe.
Complète le tableau des résultats :
Tableau des résultats : Objet
Matériau lampe
Remarque : pour des matériaux faiblement conducteurs on peut utiliser un dipôle plus sensible que la lampe pour le montage : la ………
Avec de l’eau du robinet la ………. est allumée, par contre la ……….. est éteinte : l’eau du robinet est faiblement ………
Un matériau qui laisse passer le courant électrique est ………..
Exemples :
Un matériau qui ne laisse pas passer le courant électrique est ………..
Exemples :
II. Observation d’une lampe de la boite de travaux pratiques.
Observe la lampe et complète la légende du dessin ci-dessous.
Mots : gaz, soudure, culot, plot central, tige, perle, anneau, ampoule, noyau, filament.
Cette lampe à incandescence possède un filament très fin en ………
Le passage du courant électrique provoque l’échauffement du filament qui vers 2500°C devient ……….….………
Schéma du montage :
III. Rôle de l’ampoule de verre.
Le professeur a cassé l’ampoule de verre sans détruire le filament. Dessine une nouvelle fois la lampe.
Mais que contient l’ampoule ?………..
………..……….
IV. Qu’est-ce qu’une lampe grillée ?
On dit qu’une lampe est grillée lorsque son filament est ………..
V. La chaîne conductrice de la lampe.
Complète une nouvelle fois le schéma de la lampe avec le matériau de chacune des parties de la lampe.
Utilise la liste : étain – cuivre – verre – ciment – plomb – verre noir - tungstène – laiton – argon
Cite dans l’ordre les différentes parties de la chaîne conductrice de la lampe :
Plot central - ………..
La lampe fonctionne-t-elle normalement ?
……….
Le filament a ………
L’ampoule en verre empêche donc……….
……….
Souligne à la règle :
En bleu les matériaux isolants.
En rouge les matériaux conducteurs.
La chaîne conductrice de la lampe est formée par une chaîne ininterrompue de matériaux
……….. qui sont traversés par le courant lorsque la lampe brille.
