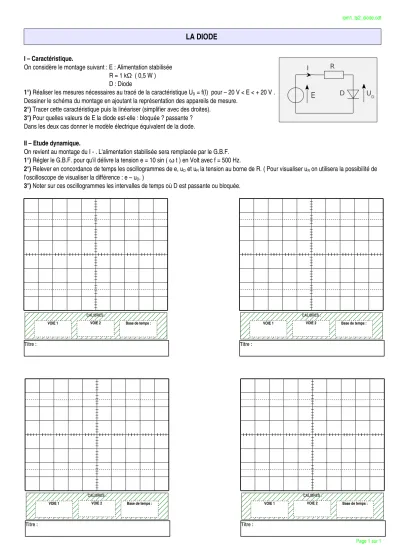

LA DIODE
I – Caractéristique.
On considère le montage suivant : E : Alimentation stabilisée R = 1 k ( 0,5 W )Ω D : Diode
1°) Réaliser les mesures nécessaires au tracé de la caractéristique UD = f(I) pour – 20 V < E < + 20 V . Dessiner le schéma du montage en ajoutant la représentation des appareils de mesure.
2°) Tracer cette caractéristique puis la linéariser (simplifier avec des droites).
3°) Pour quelles valeurs de E la diode estelle : bloquée ? passante ? Dans les deux cas donner le modèle électrique équivalent de la diode.
II – Etude dynamique.
On revient au montage du I . L'alimentation stabilisée sera remplacée par le G.B.F.
1°) Régler le G.B.F. pour qu'il délivre la tension e = 10 sin ( t ) en Volt avec f = 500 Hz.ω
2°) Relever en concordance de temps les oscillogrammes de e, uD et uR la tension au borne de R. ( Pour visualiser uR on utilisera la possibilité de l'oscilloscope de visualiser la différence : e – uD. )
3°) Noter sur ces oscillogrammes les intervalles de temps où D est passante ou bloquée.
Page 1 sur 1
D UD
I
E
CALIBRES :
VOIE 1 VOIE 2 Base de temps :
Titre :
CALIBRES :
VOIE 1 VOIE 2 Base de temps :
Titre :
CALIBRES :
VOIE 1 VOIE 2 Base de temps :
Titre :
CALIBRES :
VOIE 1 VOIE 2 Base de temps :
Titre :
R
