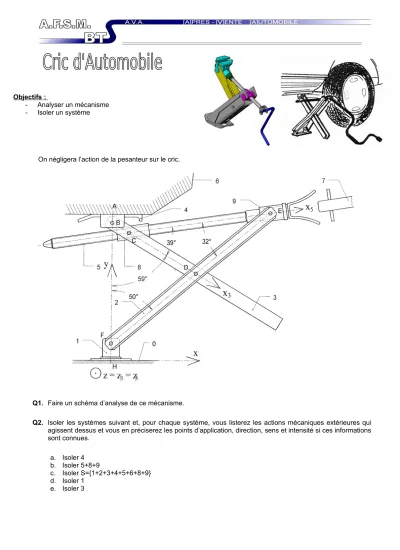

Module 3-A : Isoler un système Exercice p1/1
Objectifs :
- Analyser un mécanisme - Isoler un système
On négligera l’action de la pesanteur sur le cric.
Q1. Faire un schéma d’analyse de ce mécanisme.
Q2. Isoler les systèmes suivant et, pour chaque système, vous listerez les actions mécaniques extérieures qui agissent dessus et vous en préciserez les points d’application, direction, sens et intensité si ces informations sont connues.
a. Isoler 4 b. Isoler 5+8+9
c. Isoler S={1+2+3+4+5+6+8+9}
d. Isoler 1 e. Isoler 3
