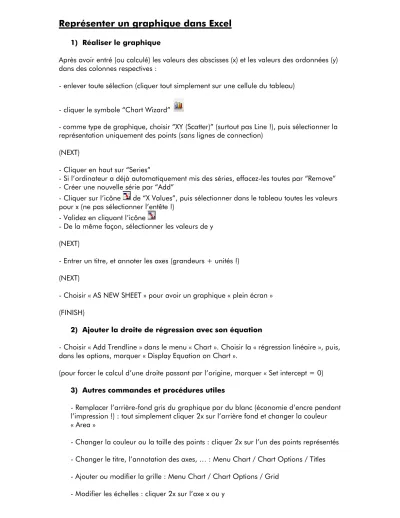

Représenter un graphique dans Excel
1) Réaliser le graphique
Après avoir entré (ou calculé) les valeurs des abscisses (x) et les valeurs des ordonnées (y) dans des colonnes respectives :
- enlever toute sélection (cliquer tout simplement sur une cellule du tableau)
- cliquer le symbole “Chart Wizard”
- comme type de graphique, choisir “XY (Scatter)” (surtout pas Line !), puis sélectionner la représentation uniquement des points (sans lignes de connection)
(NEXT)
- Cliquer en haut sur “Series”
- Si l’ordinateur a déjà automatiquement mis des séries, effacez-les toutes par “Remove”
- Créer une nouvelle série par “Add”
- Cliquer sur l’icône de “X Values”, puis sélectionner dans le tableau toutes les valeurs pour x (ne pas sélectionner l’entête !)
- Validez en cliquant l’icône
- De la même façon, sélectionner les valeurs de y (NEXT)
- Entrer un titre, et annoter les axes (grandeurs + unités !) (NEXT)
- Choisir « AS NEW SHEET » pour avoir un graphique « plein écran » (FINISH)
2) Ajouter la droite de régression avec son équation
- Choisir « Add Trendline » dans le menu « Chart ». Choisir la « régression linéaire », puis, dans les options, marquer « Display Equation on Chart ».
(pour forcer le calcul d’une droite passant par l’origine, marquer « Set intercept = 0) 3) Autres commandes et procédures utiles
- Remplacer l’arrière-fond gris du graphique par du blanc (économie d’encre pendant l’impression !) : tout simplement cliquer 2x sur l’arrière fond et changer la couleur
« Area »
- Changer la couleur ou la taille des points : cliquer 2x sur l’un des points représentés - Changer le titre, l’annotation des axes, … : Menu Chart / Chart Options / Titles - Ajouter ou modifier la grille : Menu Chart / Chart Options / Grid
- Modifier les échelles : cliquer 2x sur l’axe x ou y
