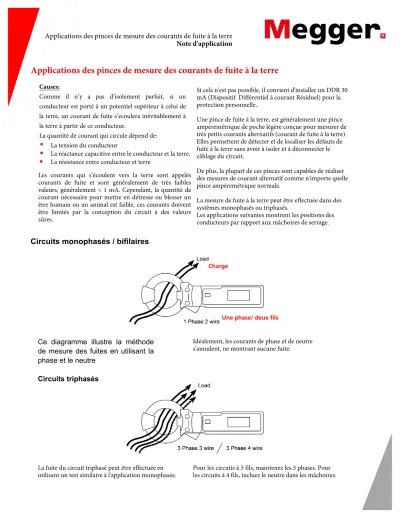

Applications des pinces de mesure des courants de fuite à la terre
Note d'applicationApplications des pinces de mesure des courants de fuite à la terre
Causes:
Comme il n’y a pas d’isolement parfait, si un conducteur est porté à un potentiel supérieur à celui de la terre, un courant de fuite s’écoulera inévitablement à la terre à partir de ce conducteur.
La quantité de courant qui circule dépend de:
La tension du conducteur
La réactance capacitive entre le conducteur et la terre.
La résistance entre conducteur et terre
Les courants qui s’écoulent vers la terre sont appelés courants de fuite et sont généralement de très faibles valeurs, généralement < 1 mA. Cependant, la quantité de courant nécessaire pour mettre en détresse ou blesser un être humain ou un animal est faible, ces courants doivent être limités par la conception du circuit à des valeurs sûres.
Si cela n'est pas possible, il convient d'installer un DDR 30 mA (Dispositif Différentiel à courant Résiduel) pour la protection personnelle.
Une pince de fuite à la terre, est généralement une pince ampèremétrique de poche légère conçue pour mesurer de très petits courants alternatifs (courant de fuite à la terre).
Elles permettent de détecter et de localiser les défauts de fuite à la terre sans avoir à isoler et à déconnecter le câblage du circuit.
De plus, la plupart de ces pinces sont capables de réaliser des mesures de courant alternatif comme n'importe quelle pince ampèremétrique normale.
La mesure de fuite à la terre peut être effectuée dans des systèmes monophasés ou triphasés.
Les applications suivantes montrent les positions des conducteurs par rapport aux mâchoires de serrage.
Circuits monophasés / bifilaires
Idéalement, les courants de phase et de neutre s'annulent, ne montrant aucune fuite.
Ce diagramme illustre la méthode de mesure des fuites en utilisant la phase et le neutre
Circuits triphasés
La fuite du circuit triphasé peut être effectuée en
utilisant un test similaire à l'application monophasée. Pour les circuits à 3 fils, maintenez les 3 phases. Pour les circuits à 4 fils, incluez le neutre dans les mâchoires.
Une phase/ deux fils Charge
Conducteur de terre
Il convient de mentionner que cette méthode ne mesurera que le courant de fuite dans le conducteur de terre, pas la fuite totale dans le système.
Le diagramme ci-dessus illustre la mesure des fuites à la terre en utilisant uniquement le conducteur de terre. Le même principe peut être utilisé pour les circuits triphasés.
Courant alternatif (CA)
Comme mentionné précédemment, certaines pinces de fuite à la terre peuvent être utilisées comme pinces ampèremétriques standards simplement en enserrant la phase dans les mâchoires.
