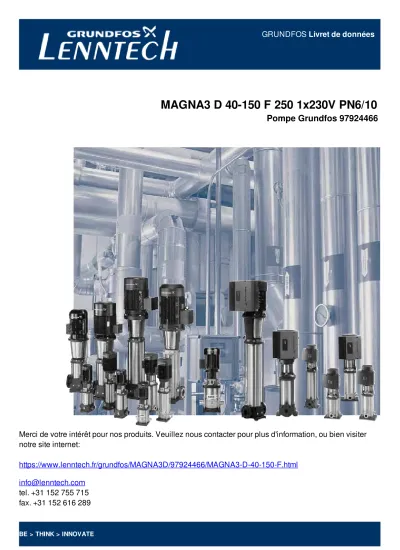

GRUNDFOS Livret de données
MAGNA3 D 40-150 F 250 1x230V PN6/10
Pompe Grundfos 97924466
Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:
https://www.lenntech.fr/grundfos/MAGNA3D/97924466/MAGNA3-D-40-150-F.html [email protected]
tel. +31 152 755 715 fax. +31 152 616 289
BE > THINK > INNOVATE
Position Quantité Description
1 MAGNA3 D 40-150 F
Référence: 97924466
MAGNA3 – Bien plus qu'un circulateur
Le Magna 3 est la dernière génération du célèbre circulateur MAGNA dont la technologie basée sur des années d'expérience en matière de pompes électroniques n'est plus à prouver. Toujours équipé d'un moteur à aimant permanent, de la fonction AUTOADAPT et du convertisseur de fréquence intégré, le MAGNA 3 présente de nombreuses innovations. Véritable concentré de technologie intelligente, ce nouveau circulateur révèle une nouvelle fois la qualité Grundfos. Le MAGNA 3, circulateur à haut rendement énergétique, est destiné aux installations de chauffage, climatisation et aux applications d'eau chaude sanitaire pour les bâtiments neufs ou pour les projets de rénovation.
Circulateur à rotor noyé. Hydraulique et moteur forment une unité compacte sans garniture mécanique. Deux joints assurent l'étanchéité. Paliers lubrifiés par le liquide pompé.
Le circulateur est pourvu d'un collier de serrage innovant et spécifiquement conçu pour faciliter un repositionnement rapide et une maintenance aisée de la tête de pompe.
Le MAGNA3 est une pompe qui ne nécessite aucune maintenance avec un coût global extrêmement bas.
Le circulateur se compose de :
• régulateur intégré dans la boîte à bornes
• interface utilisateur avec écran couleur TFT pour une configuration facile et intuitive du circulateur
• Pour vous raccorder à un système de gestion de bâtiment, vous pouvez intégrer des modules CIM prenant en charge les bus de terrains suivants : LON, Profibus, Modbus, SMS/GSM/GPRS et BACnet. GENIbus est également disponible.
• Un capteur intégré mesure la pression différentielle ainsi que la température du liquide
• Corps de pompe en fonte (selon modèle)
• Chemise du rotor en composite (carbone renforcé fibre de verre). Réduit la perte de puissance et contribue à un plus haut rendement énergétique
• Support palier en acier inoxydable
• Corps stator en alliage d'aluminium
• Refroidissement à air anti-condensation dans le boîtier de commande Le MAGNA3 est un circulateur simple.
Caractéristiques
• AUTOADAPT.
• FLOWADAPT : FlowAdapt est une combinaison des fonctions AUTOADAPT et FLOWLIMIT. Le MAGNA 3 surveille en permanence le débit pour s'assurer qu'il n'y ait aucun dépassement (débit maxi).
• Mode Pression proportionnelle.
• Mode Pression constante.
• Mode Température constante.
• Mode Courbe constante.
• Mode Courbe Max. ou Min.
• Mode Régime réduit de nuit.
• Aucune protection moteur n'est nécessaire.
• Isolation parfaite : des coquilles d'isolation thermiques sont livrées en standard sur les pompes simples pour les applications chauffage.
• Le Magna 3 est conçu pour pomper des liquides dont la température peut atteindre -10°C. Par ailleurs, la température du liquide pompé (-10°C à +110°C) est maintenant indépendante de la température ambiante (0°C à +40°C).
Position Quantité Description Communication
Le MAGNA3 peut communiquer de la manière suivante :
• Communication à distance sans fil Grundfos GO
• Communication Bus terrain via modules CIM
• Entrées digitales
• Relais de sortie
• Entrée analogique (fonction estimation de l'énergie thermique : ajouter un capteur
supplémentaire de température pour mesurer la température du liquide dans la tuyauterie de retours)
Moteur et régulateur
Le MAGNA3 possède un moteur 4 pôles synchrone, à aimant permanent (PM :"Permanent Magnet"). Ce moteur se caractérise par un niveau de rendement énergétique supérieur à un moteur asynchrone conventionnel à cage d'écureuiil.
La vitesse de la pompe est contrôlée par un convertisseur de fréquences intégré.
Un capteur de pression différentielle et un capteur d etempérature est également intégré à la pompe.
Liquide:
Liquide pompé: Eau
Plage température liquide: -10 .. 110 °C Liquid temperature during operation: 60 °C Masse volumique: 983.2 kg/m³ Technique:
Débit nominal: 14.1 m³/h
Hmt nom.: 9.6 m
Classe TF: 110
Certifications sur la plaque signalétique: CE,VDE,EAC,CN ROHS,WEEE Matériaux:
Corps de pompe: Fonte
EN-GJL-250 ASTM A48-250B
Roue mobile: PES 30%GF
Installation:
Plage température ambiante: 0 .. 40 °C Pression maximale de service: 10 bar
Bride standard: DIN
Raccordement tuyauterie: DN 40 Pression par étage: PN6/10
(@): 250 mm
Donnée électrique:
Puissance élec.-P1: 16 .. 610 W Fréquence d'alimentation: 50 Hz Tension nominale: 1 x 230 V Intensité maximum consommée: 0.18 .. 2.75 A Indice de protection (IEC 34-5): X4D
Classe d'isolement (IEC 85): F Autres:
Energie (EEI): 0.18
Poids net: 31.3 kg
Poids brut: 35.2 kg
Volume d'expédition: 0.087 m3
Swedish RSK No.: 5732533
Norwegian NRF no.: 9042759
97924466 MAGNA3 D 40-150 F 50 Hz
H [m]
0 2 4 6 8 10 12 14 16
Q [m³/h]
0 5 10 15 20 25 30 35 40 45
eta [%]
0 20 40 60 80 100 MAGNA3 D 40-150 F, 50Hz
P1 [W]
0 100 200 300 400 500 600 700 800 900 1 000 1 100 1 200 1 300
H [m]
0 2 4 6 8 10 12 14 16
Q [m³/h]
0 5 10 15 20 25 30 35 40
eta [%]
0 20 40 60 80 100 MAGNA3 D 40-150 F, 50Hz
P1 [W]
0 200 400 600 800 1 000 1 200
220 294
512
250
69 303
372
84
130 130
58155 250
260
294 220
40 84 150
14/19 100/110
L
N
NCNOCINMAXMINS/S RELAY1RELAY2 Max. 250V AC, 2A, AC1Min. 5V DC, 20mA
24VMax.22mA
U/I
Digital inputsRelay outputsAnalog input for
external sensor NCNOC LN
Example of mains-connected motor with mains switch, backup fuse and additional protection
RCD/RCCB
Description Valeur
Information générale:
Nom produit: MAGNA3 D 40-150 F
Code article: 97924466
Numéro EAN:: 5710626495443
Technique:
Débit nominal: 14.1 m³/h
Hmt nom.: 9.6 m
Pression maxi: 150 dm
Classe TF: 110
Certifications sur la plaque signalétique: CE,VDE,EAC,CN ROHS,WEEE
Modèle: D
Matériaux:
Corps de pompe: Fonte
EN-GJL-250 ASTM A48-250B
Roue mobile: PES 30%GF
Installation:
Plage température ambiante: 0 .. 40 °C Pression maximale de service: 10 bar
Bride standard: DIN
Raccordement tuyauterie: DN 40
Pression par étage: PN6/10
(@) 250 mm
Liquide:
Liquide pompé: Eau
Plage température liquide: -10 .. 110 °C Liquid temperature during operation: 60 °C
Masse volumique: 983.2 kg/m³
Donnée électrique:
Puissance élec.-P1: 16 .. 610 W
Fréquence d'alimentation: 50 Hz
Tension nominale: 1 x 230 V
Intensité maximum consommée: 0.18 .. 2.75 A Indice de protection (IEC 34-5): X4D Classe d'isolement (IEC 85): F Autres:
Energie (EEI): 0.18
Poids net: 31.3 kg
Poids brut: 35.2 kg
Volume d'expédition: 0.087 m3
Swedish RSK No.: 5732533
Norwegian NRF no.: 9042759
220294512693033721301302602942204084150
14/19
100/110
97924466 MAGNA3 D 40-150 F 50 Hz
Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.
Mise en garde: ce dessin d'encombrement simplifié ne montre pas tous les détails.
220294
512
250
69303
372
84
130130
58 155
250
260
294220 4084150
14/19
100/110
97924466 MAGNA3 D 40-150 F 50 Hz
Note ! Toutes les unités sont en [mm] sauf précision contraire.
L N
NC NO C IN
MAX MIN S/S
RELAY1 RELAY2
Max. 250V AC, 2A, AC1 Min. 5V DC, 20mA
24V Max.
22mA
U/I
Digital inputs Relay outputs Analog input for
external sensor
NC NO C
L N
Example of mains-connected motor with mains switch, backup fuse and additional protection RCD/RCCB
Vue éclatée (tm019315 1600)
13 78
8 7
9 1 70
3
6 2
19b
76 1b 71 19
10 7 16 64
17
14
18a 18
13
TM019315
Dessin en coupe (tm019325 1600)
17 19
71 6
1 1b
70
2 3
19b 76
13
10
16
18 14 64
9
7 8 7
TM019325
Vue éclatée
Dessin en coupe
25a
5a 25 22 27 21
2a
2
3
1
74
Avertissement: Les informations sur la pompe Grundfos figurant dans ce document peuvent être dépassées.
Les données peuvent être modifiées sans préavis.
Veuillez nous contacter pour vérifier que les données ci-dessus sont toujours exactes / à jour.
