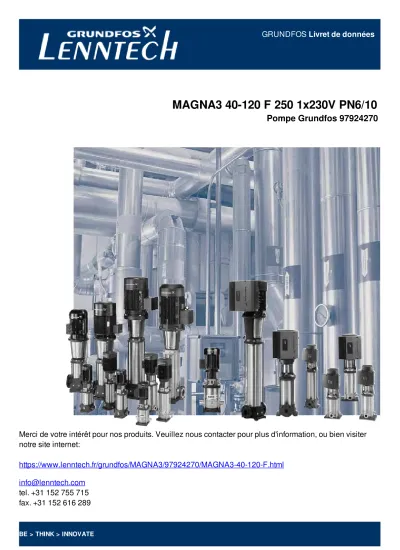

MAGNA F 250 1x230V PN6/10 Pompe Grundfos

GRUNDFOS Livret de données

MAGNA3 40-120 F 250 1x230V PN6/10

Pompe Grundfos 97924270

Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:

https://www.lenntech.fr/grundfos/MAGNA3/97924270/MAGNA3-40-120-F.html

[email protected] tel. +31 152 755 715 fax. +31 152 616 289

BE > THINK > INNOVATE

Positi on Quanti té Descri pti on 1 MAGNA3 40-120 F

Référence:97924270

MAGNA3 – Bien plus qu'un circulateur

Le Magna 3 est la dernière générati on du célèbre circulateur MAGNA dont la technologie basée sur des années d'expéri ence en mati ère de pompes électroniques n'est plus à prouver. Toujours équipé d'un moteur à aimant permanent, de la foncti on AUTOADAPT et du converti sseur de fréquence intégré, le MAGNA 3 présente de nombreuses innovati ons. Véri table concentré de technologie intelli gente, ce nouveau circulateur révèle une nouvelle fois la quali té Grundfos. Le MAGNA 3, circulateur à h aut rendement énergéti que, est desti né aux installati ons de chauffage, cli mati sati on et aux appli cati ons d'eau chaude sanitaire pour les bâti ments neufs ou pour les projets de rénovati on.

Circulateur à rotor noyé. Hydrauli que et moteur forment une unité compacte sans garniture mécanique. Deux joints assurent l'étanchéité. Pali ers lubri fi és par le li quide pompé.

Le circulateur est pourvu d'un colli er de serrage innovant et spécifi quement conçu pour facili ter un repositi onnement rapide et une maintenance aisée de la tête de pompe.

Le MAGNA3 est une pompe qui ne nécessite aucune maintenance avec un coût global extrêmement bas.

Le circulateur se compose de :

• régulateur intégré dans la boîte à bornes

• interface uti li sateur avec écran couleur TFT pour une confi gurati on facile et intuiti ve du circulateur

• Pour vous raccorder à un système de gesti on de bâti ment, vous pouvez intégrer des modules CIM prenant en charge les bus de terrains suivants : LON, Profi bus, Modbus, SMS/GSM/GPRS et BACnet. GENIbus est également disponible.

• Un capteur intégré mesure la pression différenti elle ainsi que la température du li quide

• Corps de pompe en fonte (selon modèle)

• Ch emise du rotor en composite (carbone renforcé fi bre de verre). Réduit la perte de puissance et contri bue à un plus h aut rendement énergéti que

• Support pali er en acier inoxydable

• Corps stator en alli age d'aluminium

• Refroidissement à air anti -condensati on dans le boîti er de commande Le MAGNA3 est un circulateur simple.

Caractéri sti ques

• AUTOADAPT.

• FLOWADAPT : FlowAdapt est une combinaison des foncti ons AUTOADAPT et FLOWLIMIT. Le MAGNA 3 surveille en permanence le débit pour s'assurer qu'i l n'y ait aucun dépassement (débit maxi).

• Mode Pression proporti onnelle.

• Mode Pression constante.

• Mode Température constante.

• Mode Courbe constante.

• Mode Courbe Max. ou Min.

• Mode Régime réduit de nuit.

• Aucune protecti on moteur n'est nécessaire.

• Isolati on parfaite : des coquilles d'i solati on th ermiques sont li vrées en standard sur les pompes simples pour les appli cati ons chauffage.

• Le Magna 3 est conçu pour pomper des li quides dont la température peut atteindre -10°C. Par ailleurs, la température du li quide pompé (-10°C à +110°C) est maintenant indépendante de la température ambiante (0°C à +40°C).

Positi on Quanti té Descri pti on Communicati on

Le MAGNA3 peut communiquer de la manière suivante :

• Communicati on à distance sans fi l Grundfos GO

• Communicati on Bus terrain via modules CIM

• Entrées digitales

• Relais de sorti e

• Entrée analogique (foncti on esti mati on de l'énergie th ermique : ajouter un capteur

supplémentaire de température pour mesurer la température du li quide dans la tuyauteri e de retours)

Moteur et régulateur

Le MAGNA3 possède un moteur 4 pôles synchrone, à aimant permanent (PM :"Permanent Magnet"). Ce moteur se caractéri se par un niveau de rendement énergéti que supéri eur à un moteur asynchrone conventi onnel à cage d'écureuiil.

La vitesse de la pompe est contrôlée par un converti sseur de fréquences intégré.

Un capteur de pression différenti elle et un capteur d etempérature est également intégré à la pompe.

Liquide:

Liquide pompé: Eau

Plage température li quide: -10 .. 110 °C Liquid temperature duri ng operati on: 60 °C Masse volumique: 983.2 k g/m³ Tech nique:

Débit nominal: 12.6 m³/h

Hmt nom.: 7.8 m

Classe TF: 110

Certi fi cati ons sur la plaque signaléti que: CE,VDE,EAC,CN ROHS,WEEE Matéri aux:

Corps de pompe: Fonte EN-GJL-250 ASTM A48-250B Roue mobile: PES 30%GF Installati on:

Plage température ambiante: 0 .. 40 °C Pression maximale de service: 10 bar Bri de standard: DIN Raccordement tuyauteri e: DN 40 Pression par étage: PN6/10

(@): 250 mm

Donnée électri que:

Puissance élec.-P1: 17 .. 427 W Fréquence d'ali mentati on: 50 Hz Tension nominale: 1 x 230 V Intensité maximum consommée:0.19 .. 1.96 A Indice de protecti on (IEC 34-5):X4D

Classe d'i solement (IEC 85): F Autres:

Energie (EEI): 0.18 Poids net: 16.1 k g Poids brut: 17.6 k g Volume d'expéditi on: 0.04 m3 Danish VVS No.: 380952412 Swedish RSK No.: 5732489

Finnish: LVI NO 4615148

Norwegian NRF no.: 9042662

97924270 MAGNA3 40- 120 F 50 Hz

[Hm]

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Q [m³/h ]

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30

eta [%]

0 10 20 30 40 50 60 70 80 90 100 MAGNA3 40-120 F, Modèle D

[P1W]

0 50 100 150 200 250 300 350 400 450

[m]H

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Q [m³/h ]

0 5 10 15 20 25

eta [%]

0 10 20 30 40 50 60 70 80 90 100 MAGNA3 40-120 F, Modèle D

[P1W]

0 50 100 150 200 250 300 350 400

150 40 84

14/19

100/110 100/110 73

106 164

128 204 250

83 304

84

65 369

L

N

NCNOCINMAXMINS/S RELAY1RELAY2 Max. 250V AC, 2A, AC1

Min. 5V DC, 20mA

24VMax.22mA

U/I

Digital inputsRelay outputsAnalog input forexternal sensor NCNOC LN Example of mains-connected motor

with mains switch, backup fuse and additi onal protecti on

RCD/RCCB

Descri pti on Valeur

Informati on générale:

Nom produit: MAGNA3 40-120 F Code arti cle: 97924270 Numéro EAN:: 5710626493456 Tech nique:

Débit nominal: 12.6 m³/h

Hmt nom.: 7.8 m

Pression maxi: 120 dm

Classe TF: 110

Certi fi cati ons sur la plaque signaléti que: CE,VDE,EAC,CN ROHS,WEEE

Modèle: D

Matéri aux:

Corps de pompe: Fonte EN-GJL-250 ASTM A48-250B

Roue mobile: PES 30%GF

Installati on:

Plage température ambiante: 0 .. 40 °C Pression maximale de service: 10 bar Bri de standard: DIN Raccordement tuyauteri e: DN 40 Pression par étage: PN6/10

(@) 250 mm

Liquide:

Liquide pompé: Eau

Plage température li quide: -10 .. 110 °C Liquid temperature duri ng operati on: 60 °C Masse volumique: 983.2 k g/m³ Donnée électri que:

Puissance élec.-P1: 17 .. 427 W Fréquence d'ali mentati on: 50 Hz Tension nominale: 1 x 230 V Intensité maximum consommée: 0.19 .. 1.96 A Indice de protecti on (IEC 34-5): X4D Classe d'i solement (IEC 85): F Autres:

Energie (EEI): 0.18

Poids net: 16.1 k g

Poids brut: 17.6 k g

Volume d'expéditi on: 0.04 m3 Danish VVS No.: 380952412 Swedish RSK No.: 5732489

Finnish: LVI NO 4615148

Norwegian NRF no.: 9042662

1504084

14/19100/110100/110731061641288330465369

97924270 MAGNA3 40- 120 F 50 Hz

Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.

Mise en garde: ce dessin d'encombrement simpli fi é ne montre pas tous les détails.

15 0 40 84

1 4/1 9

10 0/ 11 0 10 0/ 11 0 73 10 6

16 4 12 8

2 04 2 50

83

30 4

8 4

65 36 9

97924270 MAGNA3 40- 120 F 50 Hz

Note ! Toutes les unités sont en [mm] sauf précision contraire.

L N

NC NO C IN

MAX MIN S/S

RELAY1 RELAY2 Max. 250V AC, 2A, AC1 Min. 5V DC, 20mA

24VMax.

22mA

U/I Digital inputs Relay outputs Analog input for

external sensor NC NO C

L

Example of mains-connected motor with mains switch, backup fuse and additional protection RCD/RCCB

Vue écl at ée ( t m019315 1600)

13 78

8 7

9 1 70

3

6 2

19b 76 1b 71 19

10 7 16 64

17

14

18a 18

13

TM019315

Dessin en coupe ( t m019325 1600)

17 19

71 6

1 1b

70

2 3

19b

76

13

10

16

18 14 64

9

7 8 7

TM019325

Vue écl at ée

Dessin en coupe

25a 5a 25 22 27 21

2a 2

3

1

74
