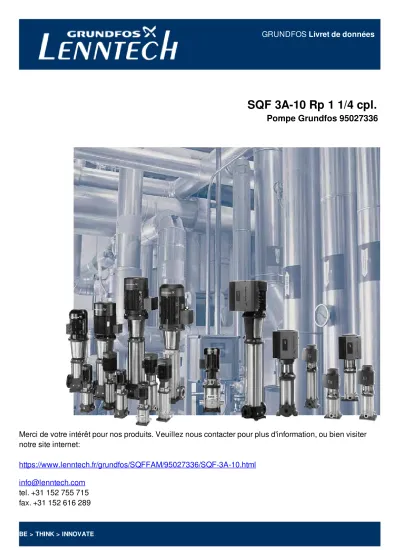

GRUNDFOS Livret de données
SQF 3A-10 Rp 1 1/4 cpl.
Pompe Grundfos 95027336
Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:
https://www.lenntech.fr/grundfos/SQFFAM/95027336/SQF-3A-10.html [email protected]
tel. +31 152 755 715 fax. +31 152 616 289
BE > THINK > INNOVATE
Position Quantité Description 1 SQF 3A-10
Note ! La photo produit peut différer du produit réel
Référence: 95027336
La pompe centrifuge 3" SQF permet d'atteindre de petites hauteurs et des débits importants.
Avantages et caractéristiques:
-protection manque d'eau
-rotor à aimantation permanente haut rendement (moteur PM) -protection sous et surtension
-protection surcharge
-ajustement à la puissance maximale (MPPT) -plage de tension importante
Liquide:
Liquide pompé: Eau
Température liquide maximum: 40 °C Liquid temperature during operation: 20 °C Masse volumique: 998.2 kg/m³ Technique:
Certifications sur la plaque signalétique du moteur: CE,RCM,EAC Certifications sur la plaque signalétique de la pompe: CE,EAC Matériaux:
Pompe: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Roue mobile: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Installation:
Pression ambiante maximum: 15 bar Refoulement pompe: Rp 1,25 Diamètre minimum du forage: 102 mm Donnée électrique:
Type moteur: MSF3
Puissance absorbée - P1: 1.4 kW Tension nominale AC: 1 x 90-240 V Tension nominale DC: 30-300 V
Courant nominal: 8.4 A
Facteur de puissance: 1.0
Vitesse nominale: 500-3600 mn-1 Méthode de démarrage: direct
Indice de protection (IEC 34-5): IP68 Classe d'isolement (IEC 85): F
Longueur du câble: 2 m
Udc: 300 V
30 V
Position Quantité Description Autres:
Index de Rendement Minimum, MEI ≥: 0.70
Poids net: 9.8 kg
Poids brut: 10.9 kg
Colisage: 0.028 m3
95027336 SQF 3A-10 50 Hz
Q [m³/h]
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
P1 [kw]
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4
eta [%]
0 10 20 30 40 50 60 70 80 SQF 3A-10
30 35
40
45
50
55
60
65
70 m
Q [m³/h]
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
P1 [kw]
0 0,2 0,4 0,6 0,8 1,0 1,2
eta [%]
0 10 20 30 40 50 60 70 80 SQF 3A-10
30 35 40 45 50 55 60 65 70 m
101 Rp 1 1/4
968
N L
Description Valeur
Information générale:
Nom produit: SQF 3A-10
Code article: 95027336
Numéro EAN:: 5700834760099
Technique:
Etages: 10
Certifications sur la plaque signalétique du moteur:
CE,RCM,EAC Certifications sur la plaque signalétique de la
pompe:
CE,EAC
Pompe No: 95027384
Clapet: pompe avec clapet
anti-retour intégré Matériaux:
Pompe: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Roue mobile: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Rotor: DIN W.-Nr. 1.4301
AISI 304
Stator: DIN W.-Nr. 1.4301
AISI 304 Installation:
Pression ambiante maximum: 15 bar
Refoulement pompe: Rp 1,25
Diamètre minimum du forage: 102 mm Liquide:
Liquide pompé: Eau
Température liquide maximum: 40 °C Liquid temperature during operation: 20 °C
Masse volumique: 998.2 kg/m³
Donnée électrique:
Type moteur: MSF3
Puissance absorbée - P1: 1.4 kW
Tension nominale AC: 1 x 90-240 V
Tension nominale DC: 30-300 V
Courant nominal: 8.4 A
Facteur de puissance: 1.0
Vitesse nominale: 500-3600 mn-1
Méthode de démarrage: direct
Indice de protection (IEC 34-5): IP68 Classe d'isolement (IEC 85): F
Protection moteur: O
Protection thermique: interne
Longueur du câble: 2 m
No moteur: 96275336
Udc: 300 V
30 V Autres:
Index de Rendement Minimum, MEI ≥: 0.70
Poids net: 9.8 kg
Poids brut: 10.9 kg
Colisage: 0.028 m3
Région de vente: Europe/South
America/Japan
101
Rp 1 1/4
95027336 SQF 3A-10 50 Hz
Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.
Mise en garde: ce dessin d'encombrement simplifié ne montre pas tous les détails.
101 Rp 1 1/4
968
95027336 SQF 3A-10 50 Hz
Note ! Toutes les unités sont en [mm] sauf précision contraire.
N L
Vue éclatée (tm019315 1600)
13 78
8 7
9 1 70
3
6 2
19b
76 1b 71 19
10 7 16 64
17
14
18a 18
13
TM019315
Dessin en coupe (tm019325 1600)
17 19
71 6
1 1b
70
2 3
19b 76
13
10
16
18 14 64
9
7 8 7
TM019325
Vue éclatée
Dessin en coupe
25a
5a 25 22 27 21
2a
2
3
1
74
