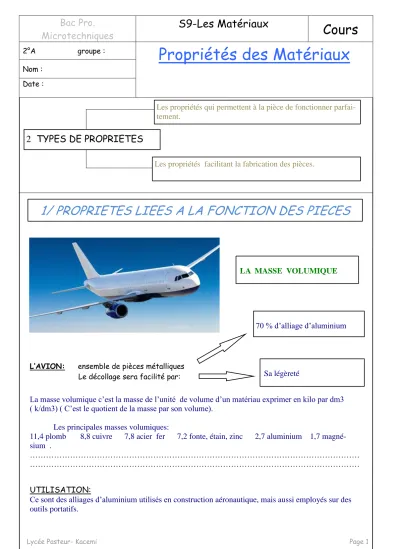

Lycée Pasteur- Kacemi Page 1
2 TYPES DE PROPRIETES
1/ PROPRIETES LIEES A LA FONCTION DES PIECES
Les propriétés qui permettent à la pièce de fonctionner parfai- tement.
………
Les propriétés facilitant la fabrication des pièces.
LA MASSE VOLUMIQUE
70 % d’alliage d’aluminium
Sa légèreté
L’AVION: ensemble de pièces métalliques
Le décollage sera facilité par:
La masse volumique c’est la masse de l’unité de volume d’un matériau exprimer en kilo par dm3 ( k/dm3) ( C’est le quotient de la masse par son volume).
Les principales masses volumiques:
11,4 plomb 8,8 cuivre 7,8 acier fer 7,2 fonte, étain, zinc 2,7 aluminium 1,7 magné- sium .
………
………
UTILISATION:
Ce sont des alliages d’aluminium utilisés en construction aéronautique, mais aussi employés sur des outils portatifs.
………
………
Lycée Pasteur- Kacemi Page 2
LA CONDUCTIBILITE THERMIQUE
……….
USTENSILE DE CUISINE FONCTION
POIGNEE CORPS
Maintien
……….
Transmettre la chaleur au foyer
………..
Nécessité de choisir une matière Poignée: Isolante, pas du tout conductrice
Ex: le bois, la bakélite...
………
………...
Corps: bonne conductibilité Ex: cuivre, aluminium.
………
………...
La conductibilité thermique est la propriété de transmettre la chaleur dans la masse plus ou moins faci- lement.
………
………...
UTILISATION: Serpentin de chauffe eau en cuivre...
LA CONDUCTIBILITE ELECTRIQUE
……….
FUSIBILITE
………...
SECURITE
………...
ETAIN, PLOMB
………...
CUIVRE
………...
CONDUIRE LE COURANT
………
FILS
………...
FONCTION MATIERE
La conductibilité électrique est la propriété de laisser passer plus ou moins le courant.
UTILISATION: Pourles bons conducteurs ( cuivre, alu) on les retrouves dans les appareillages et les lignes électriques. Pour les mauvais conducteurs ( alliages, chromes, nickel ) on les retrouves dans les résistances élec- triques.
………...………
………...
Lycée Pasteur- Kacemi Page 3
LA DILATABILITE
DILATATION
Sécurité c’est l’espace « e » entre 2 rails
La dilatabilité est l’augmentation ou la diminution des dimensions d’une pièce en fonction des varia- tions thermiques.
………...
UTILISATION: Frettage, montage des roulements, chemisage moteurs.……
LA DURETE
Définition:
La dureté est définie par la résistance à la pénétration d’un corps par un autre corps plus dur.
………...…………...……….…...…...
UTILISATION Les outils de coupes ( limes ), outils de chocs, pièces en frottements.
………...………..
Définition:
Les rails sont soumis à des variations de température:
Eté: 50° Hiver: - 20°
Différence: ……..°
Pièce A : Fixe Pièce B : Mobile
Lorsque 2 pièces de matière différentes sont en mouvement l’une par rapport à l’autre, les surfaces de contacts de l’une des pièces: s’usent………..
Laquelle:… celle en aluminium
Pourquoi:… le métal est plus tendre Pièce A en Fonte
Pièce B en Aluminium
Lycée Pasteur- Kacemi Page 4
A
Sous l’action de la charge, Les câbles ont tendance à :
………s’allonger…
Ils sont soumis à un effort De:
Sous l’action de chocs répétés, Le câble de la grue, en contact au point A, a tendance à :
……cisailler…le crochet
Le crochet est soumis à un effort de:
CISAILLEMENT
Le poids de la toiture reposant sur les poutres A , B , C , tend à les:
………comprimer………
Les poutres sont soumises à un effort de:
COMPRESSION
Lors du blocage de la vis, le tour- nevis a tendance à: se tordre… Il est soumis à un effort de:
TORSION
LA TENACITE
TRACTION
A B C
A
Lycée Pasteur- Kacemi Page 5
Sous le poids de la charge la traverse
a tendance à:
………fléchir……
Elle est soumise à un effort de:
FLEXION
Définition:
La ténacité est la résistance qu’opposent les corps à la rupture sous un effort de déformation lent ( traction, cisaillement, compression, torsion, flexion).
………..
LA RESILIENCE
Sous l’action d’un choc, certains matériaux:
…………se déforment…( fig. 1)
Exemple:… acier, cuivre, aluminium…
…………se brisent...
Exemple:…… acier trempé, fonte.….
Conclusion certains métaux sont plus fragiles que d’autres.
Cette propriété s’appelle la résilience.
………..
Figure1
Définition:
La résilience est la résistance des corps à l’action des chocs ou des efforts brusques.( la fonte est fragile, c’est un métal peu résilient.)
………...
UTILISATION:… Outillage de forge. ( aciers très résilients ).
...
Choc
Lycée Pasteur- Kacemi Page 6
Définition:
La fluidité est la propriété d’un métal de remplir plus ou moins la forme du moule dans lequel il est cou- lé.
………...
UTILISATION:… Obtention de pièces moulées ( en fonderie ).
...
Propriétés permettant la fabrication des pièces par fusion
LA FUSIBILITE
L’ étain fond à 230° - Le tungstène ne fond qu’à 3 460° - L’alu fond à 660° - Le fer fond à 1 527° - Le cuivre fond à 1 083°.
Définition:
La fusibilité est la propriété d’un métal de passer de l’état solide, à l’état liquide, sous l’action de la cha- leur.
Cette propriété est caractérisée par : le « Point de Fusion ».
Plus la température est basse, plus le métal est fusible.
………...
LA FLUIDITE
Lycée Pasteur- Kacemi Page 7
Propriétés permettant la déformation à chaud :
LA MALLEABILITE A CHAUD
Définition:
C’est la déformation possible à chaud, sous l’effet de choc ou pression.
Le métal chauffé passe avant de fondre par un état intermédiaire pâteux.
………...
UTILISATION: Forgeage, matriçage, laminage.
...
LA SOUDABILITE
Définition:
C’est la propriété qui permet de lier entre eux deux morceaux d’un même métal, sous l’action de la cha- leur.
………...
UTILISATION: Soudure à la forge, soudure par fusion du métal.
... ...
Lycée Pasteur- Kacemi Page 8
Propriétés permettant la déformation à froid :
LA MALLEABILITE A FROID
LA DUCTIBILITE Définition:
Propriété de se déformer à froid sous l’action de chocs ou de pression. Les métaux très malléables sont dit plastiques.
Ordre croissant de malléabilité, acier, zinc, plomb, étain, cuivre, aluminium.
UTILISATION : Chaudronnerie, emboutissage.
...
Définition:
Propriété qui permet à un même métal d’être étiré ou tréfilé.
Ordre croissant de ductibilité : étain, zinc, acier, cuivre, aluminium.
………...
UTILISATION: Fabrication de barres ( étirage) Fabrication de fil ( tréfilage ).
...
Lycée Pasteur- Kacemi Page 9
Propriétés liées à la fonction des pièces.
LA MASSE VOLUMIQUE
LA CONDUCTIBILITE THERMIQUE
LA CONDUCTIBILITE ELECTRIQUE
LA DILATABILITE
LA DURETE
LA TENACITE
LA RESILIENCE
Propriétés facilitant la fabrication des pièces.
LA FUSIBILITE
LA FLUIDITE
LA MALLEABILITE A CHAUD
LA SOUDABILITE
LA MALLEABILITE A FROID
LA DUCTIBILITE
