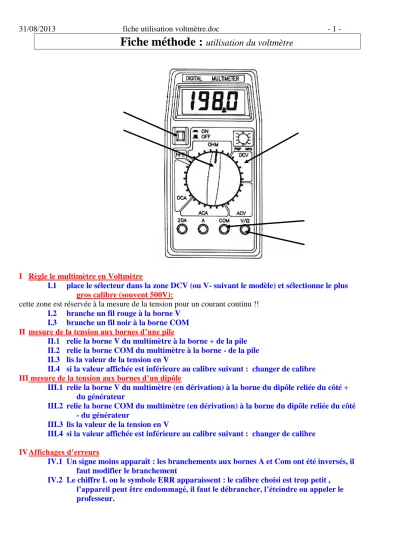

Fiche méthode : utilisation du voltmètre
I Règle le multimètre en Voltmètre
I.1 place le sélecteur dans la zone DCV (ou V- suivant le modèle) et sélectionne le plus gros calibre (souvent 500V):
cette zone est réservée à la mesure de la tension pour un courant continu !!
I.2 branche un fil rouge à la borne V I.3 branche un fil noir à la borne COM II mesure de la tension aux bornes d’une pile
II.1 relie la borne V du multimètre à la borne + de la pile II.2 relie la borne COM du multimètre à la borne - de la pile II.3 lis la valeur de la tension en V
II.4 si la valeur affichée est inférieure au calibre suivant : changer de calibre III mesure de la tension aux bornes d’un dipôle
III.1 relie la borne V du multimètre (en dérivation) à la borne du dipôle reliée du côté + du générateur
III.2 relie la borne COM du multimètre (en dérivation) à la borne du dipôle reliée du côté - du générateur
III.3 lis la valeur de la tension en V
III.4 si la valeur affichée est inférieure au calibre suivant : changer de calibre
IV Affichages d’erreurs
IV.1 Un signe moins apparaît : les branchements aux bornes A et Com ont été inversés, il faut modifier le branchement
IV.2 Le chiffre I. ou le symbole ERR apparaissent : le calibre choisi est trop petit , l’appareil peut être endommagé, il faut le débrancher, l’éteindre ou appeler le professeur.
