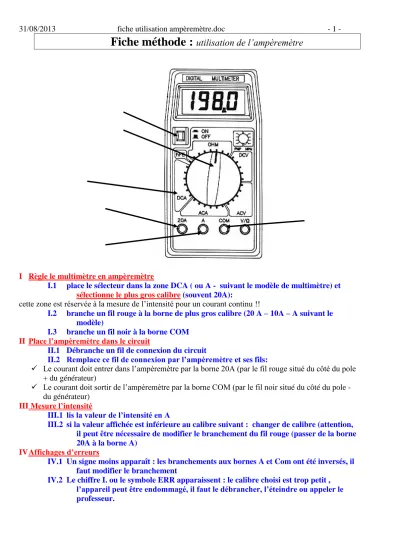

Fiche méthode : utilisation de l’ampèremètre
I Règle le multimètre en ampèremètre
I.1 place le sélecteur dans la zone DCA ( ou A - suivant le modèle de multimètre) et sélectionne le plus gros calibre (souvent 20A):
cette zone est réservée à la mesure de l’intensité pour un courant continu !!
I.2 branche un fil rouge à la borne de plus gros calibre (20 A – 10A – A suivant le modèle)
I.3 branche un fil noir à la borne COM II Place l’ampèremètre dans le circuit
II.1 Débranche un fil de connexion du circuit
II.2 Remplace ce fil de connexion par l’ampèremètre et ses fils:
Le courant doit entrer dans l’ampèremètre par la borne 20A (par le fil rouge situé du côté du pole + du générateur)
Le courant doit sortir de l’ampèremètre par la borne COM (par le fil noir situé du côté du pole - du générateur)
III Mesure l’intensité
III.1 lis la valeur de l’intensité en A
III.2 si la valeur affichée est inférieure au calibre suivant : changer de calibre (attention, il peut être nécessaire de modifier le branchement du fil rouge (passer de la borne 20A à la borne A)
IV Affichages d’erreurs
IV.1 Un signe moins apparaît : les branchements aux bornes A et Com ont été inversés, il faut modifier le branchement
IV.2 Le chiffre I. ou le symbole ERR apparaissent : le calibre choisi est trop petit , l’appareil peut être endommagé, il faut le débrancher, l’éteindre ou appeler le professeur.
