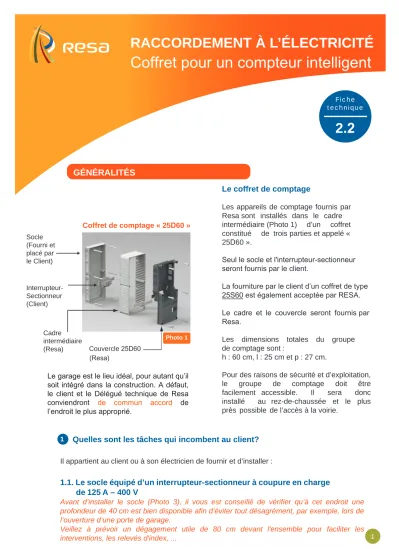

Coffret pour un compteur intelligent

(1)

Coffret de comptage « 25D60 »

Photo 1 Socle

(Fourni et placé par le Client)

Interrupteur- Sectionneur (Client)

Couvercle 25D60 (Resa)

Cadre intermédiaire (Resa)

GÉNÉRALITÉS

RACCORDEMENT À L’ÉLECTRICITÉ

Coffret pour un compteur intelligent

Fiche technique

2. 2

Le coffret de comptage

Les appareils de comptage fournis par Resa sont installés dans le cadre intermédiaire (Photo1) d’un coffret constitué de trois parties et appelé « 25D60 ».

Seul le socle et l'interrupteur-sectionneur seront fournis par le client.

La fourniture par le client d’un coffret de type 25S60 est également acceptée par RESA.

Le cadre et le couvercle seront fournis par Resa.

Les dimensions totales du groupe de comptage sont :

h : 60 cm, l : 25 cm et p : 27 cm.

Pour des raisons de sécurité et d’exploitation, le groupe de comptage doit être facilement accessible. Il sera donc installé au rez-de-chaussée et le plus près possible de l’accès à la voirie.

1

Quelles sont les tâches qui incombent au client?

Il appartient au client ou à son électricien de fournir et d’installer :

1.1. Le socle équipé d’un interrupteur-sectionneur à coupure en charge

de 125 A – 400 V

Avant d’installer le socle (Photo 3), il vous est conseillé de vérifier qu’à cet endroit une profondeur de 40 cm est bien disponible afin d’éviter tout désagrément, par exemple, lors de l’ouverture d’une porte de garage.

Le garage est le lieu idéal, pour autant qu’il soit intégré dans la construction. A défaut, le client et le Délégué technique de Resa conviendront de commun accord de l’endroit le plus approprié.

(2)

Le socle devra être fixé de niveau au mur (voir notice de montage), avant le passage de l’équipe de raccordement de Resa, à l’endroit défini soit sur le plan annexé à l’offre soit de commun accord avec le Délégué technique de Resa.

Le bord inférieur du coffret de comptage se situera à 1,20 m (± 0,1 m) du niveau du sol fini (voir Photo 2).

Dans le cas où le mur n'est pas parfaitement plat, il est nécessaire de placer au préalable sur toute la surface du coffret, un panneau en bois lamellé d'une épaisseur minimale de 18 mm pour éviter toute distorsion lors du placement de la base.

Photo 3 Photo 2

Panneau en bois lamellé

L’interrupteur sectionneur doit être situé impérativement à gauche dans le coffret 25D60 (voir Photo 3).

* Section déterminée par Resa suivant la puissance de raccordement

1.2. Le câble de raccordement (colonne)

Type :

Le câble est du type EXVB à 4 conducteurs (Noir – Gris – Brun – Bleu) tant pour une alimentation monophasée que triphasée. Tout autre type de câble sera refusé.

Section minimale* :

• 4 x 10 mm² cuivre pour les raccordements aériens ;

• 4 x 16 mm² cuivre pour les raccordements souterrains et aéro-souterrains.

Longueur :

Elle est déterminée par le trajet que le câble emprunte entre le coffret de comptage et le point de raccordement au réseau (Connexion au réseau).

Prévoir les suppléments de câble suivants :

- pour le raccordement dans le coffret de comptage : 1 mètre (voir Photo 3).

- pour la connexion au réseau, prévoir :

• 10 mètres, à partir de la base du poteau, pour remonter à la tête,

• 3 mètres, à partir de la base du bornier, pour entrer à l’intérieur.

1,20 m

Longueur du câble : 1m

(3)

* Section déterminée par Resa suivant la puissance de raccordement Photo 5

Photo 4

Il est du type XVB, sauf en cas de tracé souterrain, où le type EXVB est imposé. Il comporte 4 conducteurs (Noir – Gris – Brun – Bleu) tant pour une alimentation monophasée que triphasée et a une section minimale de 4 x 10 mm² cuivre* . Tout autre type de câble sera refusé.

Si le tableau divisionnaire (TGBT) est compatible et accolé au coffret 25D60 et pour autant que la liaison entre les coffrets s’effectue en interne, l’utilisation de fils VOB de 10 mm²* et de type H07V-U, H07V-R, H07V-K noir, gris, brun et bleu est autorisée, pour autant que le placement soit effectué dans le respect des règles de l'art.

Le tableau Général Basse Tension, ou TGBT, contient les disjoncteurs et autres protections de votre installation.

1.4. Contact de commande auxiliaire

Par défaut, le contact de commande auxiliaire n’est pas installé. Le client peut au besoin l’obtenir en en faisant la demande lors du placement du coffret par RESA.

Ce contact reflète les périodes jour/nuit. Il est libre de potentiel, fermé en période "nuit", et doit être protégé par un fusible ou un disjoncteur de 2A à installer par le client.

Il peut être utilisé pour enclencher un contacteur comme précisé dans le schéma ci-dessous.

Ce contacteur, installé par le client, peut être utilisé pour l'alimentation, durant la nuit, de tout type d'appareil électrique, par exemple le chauffage électrique à accumulation ou le chauffe-eau. Pour le câblage exact de cette commande, le client se réfère au schéma suivant :

Versapplication Coffret divisionnaire

Coffret de comptage

Protection

Contacteur Coffret NO

IN 2A

1.3. Le câble de liaison entre le « coffret de comptage » et le « tableau divisionnaire »

1.

5

.

Port de communication client

Le port P1 ou port client ou port S1 est un port de connexion standard.

Il vous permet de connecter un appareil de lecture en direct sur le compteur intelligent.

Les ports P1 ou S1 sont désactivés par défaut. Ils ne seront activés qu'à votre demande. (Voir site www.resa.be).

(4)

1.2. Le câble de raccordement (colonne)

Type :

Le câble est du type EXVB à 4 conducteurs(Noir – Gris – Brun – Bleu) tant pour une alimentation monophasée que triphasée. Tout autre type de câble sera refusé.

Section minimale* :

• 4 x 10 mm² cuivre pour les raccordements aériens ;

• 4 x 16 mm² cuivre pour les raccordements souterrains et aéro-souterrains.

Longueur :

Elle est déterminée par le trajet que le câble emprunte entre le coffret de comptage et le point de raccordement au réseau (Connexion au réseau).

Prévoir les suppléments de câble suivants :

- pour le raccordement dans le coffret de comptage : 1 mètre (voir Photo 3).

- pour la connexion au réseau, prévoir :

• 10 mètres, à partir de la base du poteau, pour remonter à la tête,

• 3 mètres, à partir de la base du bornier, pour entrer à l’intérieur.

1

4 5

2

3

Quelles sont les tâches qui incombent à Resa ?

Fourniture, installation et raccordement du module de comptage du coffret 25D60.

Il contient le compteur, les appareils de commande et de protection associés, le cadre intermédiaire et le couvercle du 25D60.

Connexion du câble de raccordement au réseau de distribution.

Mise sous tension du coffret de comptage.

Placement des scellés.

Rédaction des documents technico-administratifs. Un représentant mandaté par le client doit être présent le jour de l’installation du comptage.

1

2

3

4 5

3

2

(5)

Pour toute question relative à votre offre de raccordement :

[email protected] 04 220 10 57

Vous pouvez également contacter la Division STR par téléphone, du lundi au samedi, de 8h à 21h :

04 220 12 11

Pour toute question relative à la planification de votre raccordement :

[email protected]

Conditions préalables à la réalisation de votre raccordement

Préalablement à tout raccordement, afin de marquer son accord sur les conditions de l'offre, le client doit effectuer le paiement des travaux.

Dès réception de celui-ci, dans le cas d'un nouveau raccordement, Resa transmet au client le code EAN (18 chiffres) de l’installation, ce qui lui permet :

- de signer un contrat de fourniture avec un fournisseur agréé par la Région Wallonne ;

- de faire réceptionner l’installation par un organisme agréé (le PV de réception doit être soumis à Resa pour Visa conformément à la fiche technique n°1).

Lorsque toutes les conditions nécessaires à la réalisation du raccordement seront remplies (voir offre et conditions générales Resa), Resa vous communiquera la date de passage et la plage horaire d’intervention de l’équipe de raccordement.

3

[email protected] Rue Louvrex, 95

4000 Liège

Lorsque le client a réalisé tous les travaux qui lui incombent, il lui appartient de renvoyer à Resala

« demande de réalisation » du raccordement, dûment complétée et signée, à l’adresse suivante :

(6)

RACCORDEMENT À L’ÉLECTRICITÉ Coffret 25D60 pour un

compteur intelligent

NOTICE DE MONTAGE

1 Liste du matériel agréé par Resa que le client doit se procurer 1.1. Le socle d’un coffret de comptage 25D60, précâblé et équipé :

a. d’un profilé de fixation;

b. d’un interrupteur - sectionneur à coupure en charge 125A - 400 V, dont la borne de neutre (N) est à droite, qui répond à la norme NBN EN 60947-3 - IP20 et dont les bornes acceptent des câbles de section comprise entre 6 et 50 mm².

1.2. Le câble de raccordement EXVB de section adéquate et conforme aux prescriptions techniques de RESA.

1.3. Le câble de liaison XVB ou EXVB de section adéquate, entre le « coffret de comptage » et le « tableaudivisionnaire ».

1.4. Eventuellement, si le mur n'est pas parfaitement plat, un panneau en bois lamellé d’une épaisseur de

18 mm et de dimensions minimales : largeur : 27 cm, hauteur : 62 cm.

L'installation de ce panneau est obligatoire en cas de placement du socle par Resa.

Dans le cas où le socle est placé au mur par vos soins, l'installation de ce panneau est facultative.

Veuillez pour cela vous référer à notre offre de prix.

1.5. Chevilles, vis et attaches adéquates pour fixer les câbles de raccordement et de liaison entre le coffret de comptage et le tableau divisionnaire.

2 Où trouver le matériel ?

Le matériel est disponible chez un revendeur de matériel électrique ou chez un installateur électricien.

3 Travaux qui incombent au client ou à son électricien

Mise en place du socle 25D60 et des câbles de raccordement. Les différentes étapes de montage sont décrites ci-après.

(7)

Étape 6

Positionner le passe-câble sur le socle suivant la disposition des câbles.

Enfiler le passe-câble puis dégainer le câble de raccordement (colonne) sur 60 cm.

Étape 3 Étape 4

Vérifier que le profilé de fixation soit bien fixé de sorte que son axe horizontal soit situé au premier emplacement du socle.

Fixer le bord inférieur du socle à 1,20 m du sol fini, de niveau, sur un mur d’aplomb et plat, à même le mur ou sur un panneau de bois (Voir 1.4.), en veillant à ce que la flèche reprenant l’inscription « TOP » soit bien placée vers le haut.

Préparer et installer les dispositifs anti-traction aux positions souhaitées pour l’entrée et la sortie des câbles.

Vérifier que l’interrupteur- sectionneur soit bien clipsé à la gauche du profilé de fixation.

Étape 5

60 cm ±30mm

(8)

Ce câble doit être d’un seul tenant et aussi court que possible.

Ses conducteurs sont raccordés dans le disjoncteur différentiel Répéter les étapes 5, 6 et 7 sur le

câble de liaison entre le coffret comptage et le tableau divisionnaire.

Dénuder les 4 conducteurs du câble de raccordement sur une longueur de 20 mm et les raccorder dans l’interrupteur-sectionneur en respectant l’ordre suivant, de gauche à droite : Noir – Gris – Brun – Bleu.

Fixer le câble de raccordement au socle à l’aide du dispositif anti-traction.

Dégainer sur 60 cm le câble de liaison entre le coffret de comptage et le tableau divisionnaire et le fixer au rail avec une petite attache.

Ne pas dénuder les conducteurs.

Vérifier que le couple de serrage des bornes correspond à celui spécifié par le fabricant (souvent compris entre 6 et 10 Nm).
