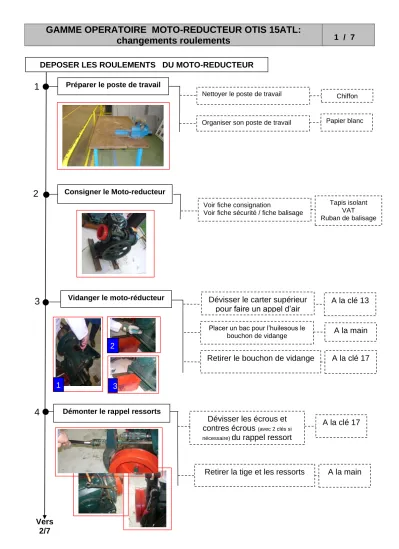

GAMME OPERATOIRE MOTO-REDUCTEUR OTIS 15ATL: changements roulements

N/A
N/A
Protected

Academic year: 2022

Partager "GAMME OPERATOIRE MOTO-REDUCTEUR OTIS 15ATL: changements roulements"

Copied!
7
0
0

Texte intégral

(1)

Préparer le poste de travail

Organiser son poste de travail Papier blanc

1

Nettoyer le poste de travail Chiffon

Vers 2/7

Vidanger le moto-réducteur A la clé 13

3

Consigner le Moto-reducteur

Voir fiche consignation

Voir fiche sécurité / fiche balisage

Tapis isolant VAT Ruban de balisage

2

Dévisser les écrous et contres écrous (avec 2 clés si nécessaire) du rappel ressort

A la clé 17

4

Placer un bac pour l’huilesous le

bouchon de vidange A la main

A la clé 17 Retirer le bouchon de vidange

Démonter le rappel ressorts 1

Dévisser le carter supérieur pour faire un appel d’air

A la main Retirer la tige et les ressorts

2

3

(2)

Démontage de la bobine de frein

5

Retirer les 2 goupilles Pince

Marteau

Démontage du volant d’inertie

A l’extracteur

7

Enlever les anneaux

élastiques Pinces à circlips

6

De 1/7

Retirer le bras avec les mâchoires

A la main

Dévisser la vis centrale en maintenant le volant ou la

poulie

A la clé 24 Pivoter les mâchoires vers

le bas A la Main

Démonter les 2 axes en frappant avec un maillet et

un chasse goupille

Maillet Chasse goupille

Vers 3/7

Démontage des mâchoires

1

2

1

2

Goupille Axe bobine

1 2

Retirer le volant d’inertie à l’aide de l’extracteur (prévoir des gants et du ruban adhésif pour maintenir les

bras de l'extracteur) et retirer la clavette

(3)

A l’aide l’extracteur, retirer la poulie(prévoir des gants et du ruban

adhésif pour maintenir les bras de l'extracteur) et retirer la clavette

A l’extracteur

Démontage stator

9

Démonter les 3 vis du stator A la clé 19 A la clé 17

Enlever le stator à l’aide la chèvre et d'un maillet

A la chèvre Maillet

8

traction Dévisser les 3 vis de la

poulie

1

2

Sangler le stator avec une élingue et la mettre en tension

grâce à la chèvre de levage

Chèvre Elingue Manille

1

2

Elingue

Manille

Chaîne de la chèvre

Démontage de la roue

dentée Dévisser les vis des 2

flasques de la roue

A la clé 17

10

A la main A la clé 17

Répéter la même opération pour l'autre flasque

A la main A la clé 17

3

Placer 4 vis M12 dans les taraudages des flasques et

les serrer en croix

(maintenir l'arbre)

2 1

Vers 4/7

(4)

2

Sortir les bagues extérieures en vissant 2 vis M6 dans les taraudages du flasque et les serrer en croix (jusqu'à ce que la

bague extérieure soit sortie)

Clé

11

Démontage roulements roue dentée

2 1

Sortir les bagues intérieures en plaçant un décolleur derrière le roulement (serrer les

mâchoires à la main pour ne pas abîmer l'arbre)

Décolleur

12

Démontage du rotor

Dévisser l'écrou à encoche Clé à

encoche

Dévisser les 6 vis du flasque rotor

clé

Chèvre Elingue Manille

Placer un bout de bois sur l'extrémité de l'arbre et frapper pour sorti le rotor (supporter le

rotor afin de l'aider à sortir)

Bois Masse Elinguer le rotor et le mettre en

tension à l'aide de la chèvre

Démontage roulements rotor

A la main

13

Placer la cale dans le logement de l'alésage

A la main

Retirer délicatement le joint

1

2

3

4

Tube Maillet

Extraire le 3ème roulement à l'aide d'un extracteur 2 bras

Extracteur

Frapper sur la cale à l'aide d'un tube (pour sortir les 2 roulements)

De 3/7

(5)

1

Vers 6/7

3 2

Remontage roulements rotor

A la main

Replacer délicatement le joint 1

2

3

Tube Maillet

Tube Maillet

Replacer les 2 roulements dans l'alésage avec un tube de

diamètre de la bague extérieure Replacer le roulement sur l'arbre du rotor avec un tube de diamètre de la bague intérieure

Remontage du rotor

Retirer le flasque rotor et serrer l'écrou à encoche

Clé à encoche

Replacer et revisser les 6 vis du flasque rotor

clé

Chèvre Elingue Manille Elinguer le rotor et le placer dans

le réducteur à l'aide de la chèvre

(frapper avec un maillet si nécessaire)

Replacer le flasque rotor provisoirement avec 4 vis

clé

1

3

4

Placer les bagues extérieures des roulements dans les alésages des flasques en les

frappant avec un tube ou un morceau de bois

Tube Maillet

bois Remontage roulements

roue dentée

Placer les bagues intérieures

(en opposition ) sur l'arbre de la roue dentée en utilisant un tube du diamètre de la bague

intérieure.

Tube Maillet 1

2 2

(6)

De 5/7

4

Remontage de la roue

dentée Revisser le plus petit des 2 flasques

A la clé 17

Câble

A la clé 17 Lier un câble autour de l'arbre de

la roue , puis le positionner dans le réducteur et faire passer le câble par la trappe de remplissage 1

Tout en maintenant le câble pour aider à lever l'arbre , positionner

le 2ème flasque et le visser 2

Remontage stator

Revisser les 3 vis du stator A la clé 19 Replacer le stator à l’aide la

chèvre et d'un maillet

A la chèvre Maillet Sangler le stator avec une

élingue et la mettre en tension grâce à la chèvre de levage

Chèvre Elingue Manille

1

2

3

5

Replacer la clavette et la

poulie sur son arbre A la main

A la clé 17 Remontage de la poulie de

traction

Revisser les 3 vis de la poulie

6

Vers

(7)

Fin

d’inertie A la main

Revisser la vis centrale en maintenant le volant ou la

poulie

A la clé 24

1 2

Repositionner la clavette et le volant d’inertie sur l'arbre

Remettre les anneaux

élastiques Pinces à circlips

8

Remontage du frein Replacer les mâchoires A la Main

1

2

Repositionner les 2 goupilles Pince Marteau Replacer les 2 axes en

frappant avec un maillet et un chasse goupille

Maillet Chasse goupille

Goupille Axe bobine

3

Revisser les écrous et contres écrous (avec 2 clés si nécessaire) du rappel ressort

(réglage du frein voir procédure)

A la clé 17 A la main Repositionner la tige et les

ressorts 6

Remplir le moto-réducteur

A la clé 13

9

Remplir le réducteur d'huile

jusqu'au niveau A la main

A la clé 17 Revisser le bouchon de

vidange

1

Revisser le carter supérieur de remplissage 2 3
