Équerre Chapeau. à
Réglet 50 cm Pointe à tracer.
À partir du bord de la tôle, tracer un cinquième trait à 175 mm.
Traçage d’un trait à 105 mm.
À partir du bord de la tôle, tracer troisième trait à 105 mm.
À partir du bord de la tôle, tracer un sixième trait à 210 mm.
RENSEIGNEMENTS TECHNIQUES OUTILS TEMPS GAMME OPERATOIRE
NOM : Prénom : Classe :
Date : FEUILLE N° 2/7

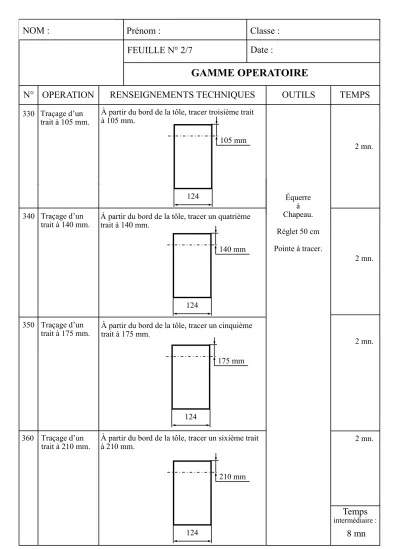

SUPPORT DE TOURNEVIS GAMME OPERATOIRE 2 SUR 7
2 mn.
330
2 mn.
2 mn.
Temps
intermédiaire :
8 mn
340
N° OPERATION
350
Traçage d’un trait à 210 mm.
360 2 mn.
105 mm
124 Traçage d’un
trait à 140 mm. À partir du bord de la tôle, tracer un quatrième trait à 140 mm.
175 mm
124 Traçage d’un
trait à 175 mm.
210 mm
124
140 mm
124
