À partir du bord de la tôle, tracer les traits à 20 mm.
Traçage d’un trait à 20 mm.
Une fois le tracé de 10 mm fait, pivoter la tôle de 180° vers la droite ou la gauche.
À partir du bord de la tôle, tracer un trait à 20 mm.
RENSEIGNEMENTS TECHNIQUES OUTILS TEMPS GAMME OPERATOIRE
NOM : Prénom : Classe :
Date : FEUILLE N° 4/7

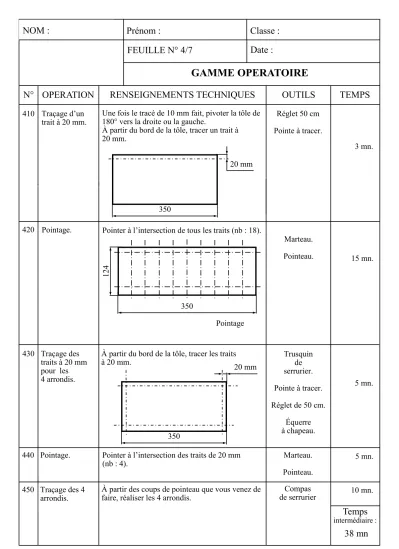

SUPPORT DE TOURNEVIS GAMME OPERATOIRE 4 SUR 7
3 mn.
410
15 mn.
5 mn.
Temps
intermédiaire :
38 mn
420
N° OPERATION
430
5 mn.
Pointage.
Réglet 50 cm Pointe à tracer.
Pointage Pointer à l’intersection de tous les traits (nb : 18).
Marteau.
Pointeau.
20 mm
350
Traçage des traits à 20 mm pour les 4 arrondis.
350
124
350
20 mm
Trusquin serrurier. de
Pointe à tracer.
Réglet de 50 cm.
Équerre à chapeau.
440 Pointage. Pointer à l’intersection des traits de 20 mm
(nb : 4). Marteau.
Pointeau.
À partir des coups de pointeau que vous venez de faire, réaliser les 4 arrondis.
Compas
de serrurier 10 mn.
450 Traçage des 4 arrondis.
