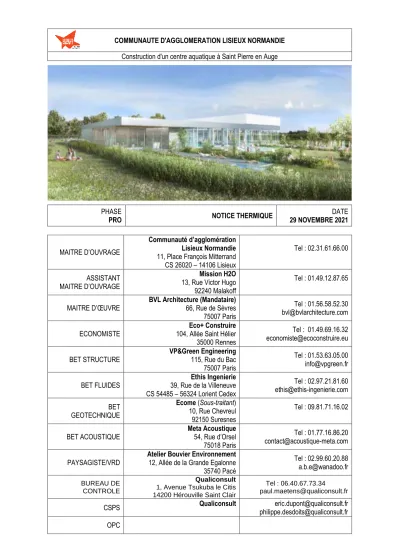

Construction d'un centre aquatique à Saint Pierre en Auge
PHASE
PRO NOTICE THERMIQUE DATE
29 NOVEMBRE 2021
MAITRE D’OUVRAGE
Communauté d’agglomération Lisieux Normandie 11, Place François Mitterrand CS 26020 – 14106 Lisieux
Tel : 02.31.61.66.00
ASSISTANT MAITRE D’OUVRAGE
Mission H2O 13, Rue Victor Hugo 92240 Malakoff
Tel : 01.49.12.87.65
MAITRE D’ŒUVRE BVL Architecture (Mandataire) 66, Rue de Sèvres 75007 Paris
Tel : 01.56.58.52.30 bvl@bvlarchitecture.com
ECONOMISTE Eco+ Construire
104, Allée Saint Hélier 35000 Rennes
Tel : 01.49.69.16.32 economiste@ecoconstruire.eu
BET STRUCTURE VP&Green Engineering 115, Rue du Bac 75007 Paris
Tel : 01.53.63.05.00 info@vpgreen.fr
BET FLUIDES Ethis Ingenierie
39, Rue de la Villeneuve CS 54485 – 56324 Lorient Cedex
Tel : 02.97.21.81.60 ethis@ethis-ingenierie.com BET
GEOTECHNIQUE
Ecome (Sous-traitant) 10, Rue Chevreul 92150 Suresnes
Tel : 09.81.71.16.02
BET ACOUSTIQUE Meta Acoustique
54, Rue d’Orsel 75018 Paris
Tel : 01.77.16.86.20 contact@acoustique-meta.com
PAYSAGISTE/VRD Atelier Bouvier Environnement 12, Allée de la Grande Egalonne 35740 Pacé
Tel : 02.99.60.20.88 a.b.e@wanadoo.fr BUREAU DE
CONTROLE
Qualiconsult 1, Avenue Tsukuba le Citis 14200 Hérouville Saint Clair
Tel : 06.40.67.73.34 paul.maetens@qualiconsult.fr
CSPS Qualiconsult eric.dupont@qualiconsult.fr
philippe.desdoits@qualiconsult.fr OPC
S O M M A I R E
1 OBJET DU DOCUMENT ... 2
2 CONTEXTE REGLEMENTAIRE ... 2
3 PERFORMANCES THERMIQUES DES PAROIS ET MENUISERIES... 3
3.1 PERFORMANCES « VISEES » AU PROGRAMME ... 3
3.2 APPROCHE EN ANALYSE DE CYCLE DE VIE ... 3
3.3 TABLEAU RECAPITULATIF DES PERFORMANCES THERMIQUES DES PAROIS ... 8
3.4 PLANS DE REPERAGE DES PAROIS ... 10
3.5 PERFORMANCES THERMIQUES DES MENUISERIES ... 14
4 TRAITEMENT DES PONTS THERMIQUES ... 14
5 SURFACES OUVRANTES ... 15
6 DEPERDITIONS ... 15
Indice Date Elaboré par Approuvé par Modification/Observations
A 29/11/21 FLB TM 1ère émission de la phase PRO
1 OBJET DU DOCUMENT
La présente notice a pour objectif de détailler les performances thermiques visées pour le projet et les comparer aux objectifs du programme.
Elle précise également les modalités de prise en compte de la réglementation thermique RT 2012.
2 CONTEXTE REGLEMENTAIRE
Le projet est composé de plusieurs zones. Ainsi il est important de définir les modalités de prise en compte de la RT 2012.
Comme défini dans l’Arrêté du 28 décembre 2012 : Art. 1er
- Le présent arrêté a pour objet de déterminer les modalités d’application des règles édictées à l’article R. 111-20 du code de la construction et de l’habitation pour un ensemble de bâtiments tel que précisé ci-après.
Les dispositions du présent arrêté s’appliquent aux bâtiments ou parties de bâtiment répondant simultanément aux conditions suivantes :
- bâtiments chauffés ou refroidis afin de garantir le confort des occupants dans des conditions fixées par convention ;
- bâtiments universitaires d’enseignement et de recherche, hôtels, restaurants, commerces, gymnases et salles de sports y compris les vestiaires, établissements de santé, établissements d’hébergement pour personnes âgées et établissements d’hébergement pour personnes âgées dépendantes, aérogares, tribunaux et palais de justice et bâtiments à usage industriel et artisanal.
Elles ne s’appliquent pas :
- aux constructions provisoires prévues pour une durée d’utilisation de moins de deux ans ; - aux bâtiments et parties de bâtiment dont la température normale d’utilisation est inférieure ou égale à 12°C ;
- aux bâtiments ou parties de bâtiment destinés à rester ouverts sur l’extérieur en fonctionnement habituel ;
- aux bâtiments ou parties de bâtiment qui, en raison de contraintes spécifiques liées à leur usage, doivent garantir des conditions particulières de température, d’hygrométrie ou de qualité de l’air, et nécessitant de ce fait des règles particulières ;
- aux bâtiments ou parties de bâtiment chauffés ou refroidis pour un usage dédié à un procédé industriel ;
- aux bâtiments agricoles ou d’élevage ;
- aux bâtiments servant de lieux de culte et utilisés pour des activités religieuses ; - aux bâtiments situés dans les départements d’outre-mer.
Les zones Halle Bassins, vestiaires, infirmerie et balnéo ne peuvent être soumises à la RT 2012 car les conditions en température et en hygrométrie y sont spécifiques.
L’exploitation du bâtiment nécessite cependant une zone administration dans laquelle les conditions ne sont pas spécifiques. Cependant, cette zone étant directement liée au fonctionnement de la piscine, elle est exclue du champ d’application de la RT 2012 également.
3 PERFORMANCES THERMIQUES DES PAROIS ET MENUISERIES 3.1 Performances « visées » au programme
Les objectifs du programme sont les suivants :
Planchers bas U ≤ 0,15 W/m².K
Murs extérieurs U ≤ 0,15 W/m².K
Murs en contact avec le sol U ≤ 0,20 W/m².K
Toitures U < 0,10 W/m².K
Parois des bassins U < 0,27 W/m².K
Ces valeurs sont très exigeantes et difficilement atteignables pour certaines parois, notamment pour la toiture de la halle bassin pour laquelle il faudrait 35 cm d’isolant Foamglas T3+ pour atteindre cette valeur U.
3.2 Approche en analyse de cycle de vie
3.2.1 Parois verticales vers l’extérieur
Pour ce type de paroi, il est prévu une isolation par l’extérieur avec de la laine de roche. Afin de déterminer l’épaisseur, nous avons comparé l’énergie grise du matériau (énergie nécessaire tout au long de son cycle de vie, de sa fabrication à sa fin de vie) au gain sur l’énergie de chauffage pour chaque centimètre d’isolation supplémentaire.
Nous nous sommes basés sur la FDES suivante :
Nom produit Nom FDES Unité
fonctionnelle
Durée de vie théorique
Date expiration FDES Rockfaçade
(Rockwool) ROCKFACADE 200 mm (v.1.1) 1 m² 50 ans 12/2023
0 MWh 10 MWh 20 MWh 30 MWh 40 MWh 50 MWh 60 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm
Energie totale isolant laine de roche mur
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par les murs extérieurs par an Total énergie
Epaisseur préconisée
Epaisseur programme
L’énergie grise de cet isolant reste plus faible que le gain en énergie thermique, même pour des épaisseurs élevées. Cependant, à partir de 20 cm d’épaisseur, la courbe devient relativement plane et le gain devient négligeable.
Ainsi, nous préconisons une épaisseur de 20 cm, qui est aussi l’épaisseur maximale disponible pour cette référence d’isolant. Cela permet de s’approcher des exigences du programme : la valeur U atteinte est de 0,17 W/m².K.
3.2.2 Toitures
Le projet comporte plusieurs types de toitures : - La toiture de la halle bassin ;
- Les autres toitures en béton pour les locaux chauffés ;
- Les toitures des locaux techniques (non chauffés) : pour ce type de toiture, une isolation est aussi nécessaire pour limiter les risques de condensation dans ces locaux, mais les épaisseurs d’isolant peuvent être réduites (cf. tableau récapitulatif § 3.5).
Toiture halle bassin :
Pour cette toiture, une isolation par du verre cellulaire Foamglas T3+ est nécessaire du fait des conditions hygrométriques de la halle bassins. La FDES est la suivante :
Nom produit Nom FDES Unité
fonctionnelle
Durée de vie théorique
Date expiration FDES
Foamglas T3+ FOAMGLAS T3+ (v.1.3) 1 m² 100 ans 01/2026
Pour respecter la valeur visée au programme, il faudrait prévoir une épaisseur de 350 mm !
0 MWh 10 MWh 20 MWh 30 MWh 40 MWh 50 MWh 60 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm
Energie totale isolant Foamglas toiture halle bassin
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par la toiture par an Total énergie
Epaisseur préconisée
Epaisseur programme
La durée de vie de ce produit extrêmement élevée et son énergie grise faible (fabriqué en partie à partir de verre recyclé), rendent « rentable » d’un point de vue énergétique une isolation importante.
Nous préconisons une épaisseur de 200 mm pour ce type d’isolant, qui nous semble le bon compromis.
Toitures béton des autres locaux chauffés :
Plusieurs types d’isolant sont possibles pour ce type de toiture. Nous avons réalisé deux variantes, une avec une isolation en laine de roche, et l’autre avec une isolation en polyuréthane, plus performant thermiquement et qui permet donc une diminution des épaisseurs :
Nom produit Nom FDES Unité
fonctionnelle
Durée de vie théorique
Date expiration FDES Rock C
(Rockwool)
ROCKACIER C NU Epaisseur 160
mm (v.1.2) 1 m² 50 ans 07/2022
Efigreen Duo (Soprema)
Panneau d’isolation en mousse rigide de polyuréthane EFIGREEN
DUO+® 160 mm d’épaisseur, R=
7,25 m².K/W (hors accessoires de pose) (v.1.2)
1 m² 50 ans 10/2025
Pour la variante en laine de roche, nous préconisons une épaisseur de 250mm. A partir de cette valeur, la courbe est quasiment plate, ce que signifie que le gain en énergie de chauffage est à peu près compensé par l’énergie supplémentaire qu’il faut pour produire le matériau :
Pour respecter la valeur du programme, il faudrait 380 mm d’isolant.
0 MWh 20 MWh 40 MWh 60 MWh 80 MWh 100 MWh 120 MWh 140 MWh 160 MWh 180 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm
Energie totale isolant laine de roche toiture béton
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par la toiture par an Total énergie
Epaisseur préconisée
Epaisseur programme
Pour la variante avec du polyuréthane, l’épaisseur nécessaire pour obtenir des performances équivalentes est moindre. Il faudrait 210mm pour respecter l’objectif du programme, mais nous préconisons une épaisseur de 160 mm :
3.2.3 Planchers
Les locaux chauffés possèdent des planchers : - Sur vide sanitaire ;
- Sur locaux et galeries techniques ; - Sur sol.
Planchers sur vide sanitaire, locaux et galeries techniques : Ces planchers sont isolés avec du Fibraroc A2 35 Clarté :
Nom produit Nom FDES Unité
fonctionnelle
Durée de vie théorique
Date expiration FDES Fibraroc A2 35
Clarté (Rockwool)
Fibraroc A2 35 200mm & Fibraroc
A2 35 FC/Typ3 200mm (v.1.4) 1 m² 50 ans 02/2025
230mm sont nécessaires pour respecter les valeurs programme mais l’épaisseur la plus cohérente d’un point de vue énergétique est 150 mm :
0 MWh 10 MWh 20 MWh 30 MWh 40 MWh 50 MWh 60 MWh 70 MWh 80 MWh 90 MWh 100 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm
Energie totale isolant poluyréthane toiture béton
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par la toiture par an Total énergie
Epaisseur préconisée
Epaisseur programme
Ainsi, nous préconisons une épaisseur de 150mm, ce qui correspond à une valeur U de 0,23 W/m².K.
Planchers sur sol :
Le plancher sur sol des locaux du RDC sont isolés avec du polystyrène expansé à haute densité :
Nom produit Nom FDES Unité
fonctionnelle
Durée de vie théorique
Date expiration FDES Unimat Sol
Supratech (Siniat)
UNIMAT SOL ULTRATECH 102-160
et SOL SUPRATECH 101-157 (v.1.2) 1 m² 50 ans 04/2023 Il faudrait 210mm de ce type d’isolant sur sol afin de respecter le programme. Cependant, à partir de 160mm, il n’est plus « rentable » d’un point de vue énergétique d’ajouter de l’isolant. Nous recommandons ainsi la mise en place de 130mm d’isolant :
0 MWh 20 MWh 40 MWh 60 MWh 80 MWh 100 MWh 120 MWh 140 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm
Energie totale isolant sur VS et locaux techniques
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par les planchers par an Total énergie
0 MWh 5 MWh 10 MWh 15 MWh 20 MWh 25 MWh
0 mm 50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm
Energie totale isolant polystyrène expansé haute densité sur sol
Consommation énergie grise sur 1 an
Energie thermique due à la déperdition par les planchers sur sol par an Total énergie
Epaisseur préconisée
Epaisseur programme
Epaisseur préconisée
Epaisseur programme
3.3 Tableau récapitulatif des performances thermiques des parois
N° Paroi Isolation thermique λ
(W/m.K)
Epais- seur
R min isolant
U paroi max (W/m².K)
Commentaire Planchers
PL01 Plancher bas sur terre-plein
Isolant polystyrène expansé haute
densité (type Unimat sol Supratech de chez
Siniat ou équiv.)
0,033 130 mm
3,95 m².K/W
0,24 W/m².K
Exigence programme U ≤ 0,15 W/m².K non
atteinte Performance visée
U ≤ 0,24 W/m².K avec une
approche énergétique globale (énergie
grise) PL02
Plancher bas sur galeries et locaux techniques (hors
emprise bacs tampon)
Panneau composite (type Fibraroc A2 35 Clarté de chez Knauf ou équiv.)
0,038 150 mm
4,00 m².K/W
0,23 W/m².K
PL03 Planchers bas sur vide sanitaire
Panneau composite (type Fibraroc A2 35 Clarté de chez Knauf ou équiv.)
0,038 150 mm
4,00 m².K/W
0,23 W/m².K
PL04
Plancher bas sur extérieur (cour
anglaise)
Panneau composite (type Fibraroc A2 35 Clarté de chez Knauf ou équiv.)
0,038 150 mm
4,00 m².K/W
0,24 W/m².K Parois verticales
MEXT01 Mur extérieur béton ITE façade pierre
Laine de roche (type Rockfaçade de chez Rockwool
ou équiv.)
0,035 200 mm
5,71 m².K/W
0,17 W/m².K
Exigence programme U <
0,15 W/m².K non atteinte
MEXT02
Mur extérieur enduit de façade (locaux techniques vers cour
anglaise)
Isolant type polystyrène expansé
0,038 80 mm 2,10 m².K/W
0,45 W/m².K
Isolation nécessaire pour
supprimer les risques de condensation MEXT03
Mur extérieur bardage métallique en partie haute de la
halle bassin sportive
Foamglas T3 + (ossature métallique)
0,036 200 mm
5,56 m².K/W
0,17 W/m².K
Exigence programme U <
0,15 W/m².K non atteinte MEXT04
Mur extérieur bardage - Bandeau
de façade RDC
Laine de roche (type Rockfaçade de chez Rockwool
ou équiv.)
0,035 200 mm
5,71 m².K/W
0,17 W/m².K
Exigence programme U <
0,15 W/m².K non atteinte
MENT01
Mur enterré périphérique ITE – Toute hauteur
gaine maçonnée
Panneau de polystyrène extrudé (type Périmate DI-A de chez Isover ou
équiv.)
0,033 80 mm 2,40 m².K/W
0,40 W/m².K
- Sur toute hauteur si gaine maçonnée dans la
Halle bassins - 1,20 m de retombée en
façade autre - 0,60 m en nez de
dalle pour les locaux sur terre- MENT02
Mur enterré périphérique ITE – 1,2m de retombée en façade
autre
Panneau de polystyrène extrudé (type Périmate DI-A de chez Isover ou
équiv.)
0,033 80 mm 2,40 m².K/W
0,40 W/m².K
N° Paroi Isolation thermique λ (W/m.K)
Epais- seur
R min isolant
U paroi max (W/m².K)
Commentaire
MENT03
Mur enterré périphérique
Isolation par l’extérieur – 0,6m en
nez de dalle
Panneau de polystyrène extrudé (type Périmate DI-A de chez Isover ou
équiv.)
0,033 80 mm 2,40 m².K/W
0,40 W/m².K
plein (Cf. plans de
repérage)
MLNC01
Mur vers locaux non chauffés (locaux
techniques…)
Panneau composite (type Fibraroc A2 35 Clarté de chez Knauf ou équiv.)
0,036 80 mm 2,78 m².K/W
0,33 W/m².K
MLNC02 Passage des gaines
dans le bâtiment Isolant à définir 0,038 50 mm 1,32 m².K/W
0,63 W/m².K Toitures
TOI01
Toiture bac acier découvrable halle
bassin
Verre cellulaire
Foamglas T3+ 0,036 200 mm
5,56 m².K/W
0,18 W/m².K
Exigence programme U ≤ 0,10 W/m².K non
atteinte TOI02
Toiture fixe béton halle bassins (autres
types d'isolants possibles)
Polyuréthane (type Efigreen Duo de chez Soprema ou
équiv.)
0,022 160 mm
7,27 m².K/W
0,13 W/m².K
Exigence programme U ≤ 0,10 W/m².K non
atteinte Pour les toitures
béton, autres types d’isolants
possibles.
Epaisseur optimale à déterminer pour chaque matériau
(approche en énergie grise) TOI03
Autres toitures béton (autres types d'isolants possibles)
Polyuréthane (type Efigreen Duo de chez Soprema ou
équiv.)
0,022 160 mm
7,27 m².K/W
0,13 W/m².K
TOI04
Toiture des locaux techniques vers extérieur (au niveau
du patio)
Isolation au-dessus de la dalle pour le traitement du pont
thermique Type d’isolant à
définir
0,038 80 mm 2,10 m².K/W
0,45 W/m².K
Isolation nécessaire pour traitement pont thermique et limiter risque de
condensation Isolation des FONDS de bassins
BAS01
Isolation du fond des bassins (hors bassins
en dalle portée)
Isolant adapté (type
à confirmer) 0,036 100 mm
2,78 m².K/W
0,34 W/m².K
Exigence programme U ≤ 0,27 W/m².K non
atteinte mais épaisseur supplémentaire
peu pertinente
3.4 Plans de repérage des parois
3.4.1 Parois verticales
Plan de repérage des parois verticales – Plan de sous-sol
Plan de repérage des parois verticales – RDC
Plan de repérage des parois verticales – RDC haut
3.4.2 Parois horizontales inférieures (planchers) Repérage de l’isolation du fond des bassins
Repérage des isolants de plafond du sous-sol
Repérage des isolants de planchers du RDC (idem plan précédent mais vue en plan du RDC)
Repérage des isolants de toiture
3.5 Performances thermiques des menuiseries
N° Menuiserie Type Valeur U
(W/m².K)
Facteur Solaire vitrage
TL vitrage Observations
OUV01
Menuiseries translucides Sud-
Ouest
Double vitrage Menuiserie en aluminium à rupture
de pont thermique
Ug = 1,00 Uw ≤ 1,40
≤ 0,30 ≥ 0,55
Respecte exigences programme : - Paroi vitrée hall
bassin : U < 1,40 W/m².K - Paroi vitrée hall bassin, coulissante et/ou accordéon : U
< 1,70 W/m².K - Paroi vitrée hall bassin si au Nord: U
< 1,20 W/m².K OUV02
Menuiseries translucides Sud-Est
et Nord-Ouest
Double vitrage Menuiserie en aluminium à rupture
de pont thermique
Ug = 1,00 Uw ≤ 1,40
≤ 0,45 ≥ 0,65
OUV03
Menuiseries translucides autres orientations (Nord)
Double vitrage Menuiserie en aluminium à rupture
de pont thermique
Ug = 1,00 Uw ≤ 1,40
≤ 0,60 ≥ 0,80
OUV04
Menuiseries intérieures Halle Bassins / Locaux
annexes
Double vitrage clair Menuiserie en aluminium à rupture
de pont thermique
Uw ≤
2,00 - ≥ 0,80
OUV05 Lanterneaux Urc ≤
1,90 ≤ 0,44 0,5
OUV06
Porte pleine vers extérieur ou vers locaux non chauffés
Porte pleine isolée Up ≤ 1,80
OUV07 Porte vitrée
Double vitrage Menuiserie en aluminium à rupture
de pont thermique
Ug = 1,00 Uw ≤ 1,70
Selon orientation
Selon orientation
4 TRAITEMENT DES PONTS THERMIQUES
Traitement des ponts thermiques
Plancher bas Continuité d'isolation extérieure en nez de dalle.
Plancher haut Continuité d'isolation extérieure entre isolant vertical et horizontal avec isolation des relevés d'acrotères (R ≥ 1,6 m².K/W)
Menuiseries
Poser les menuiseries dans l'isolant pour assurer la continuité entre la rupture thermique du châssis et la couche isolante de la paroi pour limiter le risque de condensation à ce niveau.
Auvents, casquettes
Traitement des ponts thermiques par mise en place de rupteurs de pont thermique dans la continuité de l'isolation verticale ou isolation de l'ensemble de l'avancée de toiture (au-dessus et en dessous) sur 1 mètre.
5 SURFACES OUVRANTES
Prévoir des ouvrants pour la ventilation naturelle dans la halle bassin, ainsi que dans tous les locaux à occupation prolongée (hall d’accueil, bureaux, salles de réunion, zone détente de la balnéo…).
La surface minimale d’ouvrants pour les halles bassins est définie dans le rapport STD.
Pour les autres locaux à occupation prolongée, la surface d’ouvrant à prévoir est de l’ordre de 30%
des surfaces vitrées.
6 DEPERDITIONS
Déperditions selon NF EN 12831-1 (juillet 2017) :
Local Transmission W Infiltrations W
CHARGE THERMIQUE sans majoration
CHARGE THERMIQUE avec maj. 20%
01 - Sas 824 W 134 W 958 W 1 150 W
02 - Hall + banque accueil 259 W 516 W 775 W 930 W
03 - Circulation vers réunion 911 W 225 W 1 135 W 1 362 W
04 - Local poussettes 0 W 44 W 44 W 53 W
05 - WC public 0 W 19 W 19 W 23 W
06 - Salle de réunion 1 075 W 396 W 1 471 W 1 765 W
07 - Local info 70 W 47 W 116 W 140 W
08 - Circulation personnel 293 W 308 W 600 W 720 W
09 - Bureau polyvalent 378 W 140 W 518 W 622 W
10 - Bureau direction 364 W 137 W 500 W 600 W
11 - WC personnel H 323 W 86 W 408 W 490 W
12 - WC personnel F 52 W 35 W 87 W 104 W
13 - Salle de repos pers. 235 W 179 W 415 W 498 W
14 - Local entretien pers. 298 W 99 W 397 W 476 W
15 - Vestiaires pers F 509 W 61 W 571 W 685 W
16 - Vestiaires pers H 565 W 79 W 644 W 773 W
17 - Déchaussage public 2 851 W 481 W 3 331 W 3 997 W
18 - Local entretien 53 W 25 W 78 W 94 W
19 - Vestiaire public 1 1 101 W 500 W 1 602 W 1 922 W
20 - Vestiaire public 2 1 445 W 366 W 1 811 W 2 174 W
21 - Circulation public 571 W 139 W 711 W 853 W
22 - Déchaussage collectif 1 499 W 526 W 2 025 W 2 430 W
23 - Vestiaire collectif 1 229 W 82 W 310 W 372 W
24 - Vestiaire collectif 2 230 W 83 W 314 W 377 W
25 - Vestiaire collectif 3 232 W 85 W 318 W 381 W
26 - Vestiaire collectif 4 457 W 210 W 668 W 801 W
27 - Circulation collectif 449 W 171 W 620 W 744 W
Local Transmission W Infiltrations W
CHARGE THERMIQUE sans majoration
CHARGE THERMIQUE avec maj. 20%
28 - Circulation douches 390 W 255 W 645 W 774 W
29 - WC hommes 176 W 118 W 294 W 353 W
30 - WC femmes 173 W 116 W 289 W 347 W
31 - Espace bébé 247 W 152 W 399 W 478 W
32 - Douches + pédiluve 1 259 W 621 W 1 879 W 2 255 W
33 - Bureau MNS 270 W 115 W 386 W 463 W
34 - Dépôt matériels 325 W 236 W 561 W 674 W
35 - Halle bassin 38 104 W 12 108 W 50 212 W 60 255 W
36 - Infirmerie 650 W 244 W 894 W 1 073 W
37 - Zone attente bien être 709 W 70 W 779 W 935 W
38 - Vestiaires bien être 840 W 92 W 932 W 1 118 W
39 - Salle de soin 192 W 153 W 345 W 414 W
40 - Circulation bien être 162 W 109 W 271 W 325 W
41 - Entretien 114 W 55 W 169 W 203 W
42 - Sanitaires 1 109 W 48 W 157 W 188 W
43 - Douches bien être 679 W 279 W 958 W 1 149 W
44 - Sanitaires 2 230 W 48 W 278 W 334 W
45 - Circulation + pédiluve 1 159 W 348 W 1 507 W 1 808 W
46 - Détente / tisanerie 346 W 231 W 578 W 693 W
47 - Hammam 281 W 187 W 468 W 562 W
48 - LT 130 W 51 W 181 W 217 W
49 - Sauna 483 W 174 W 657 W 789 W
50 - Douches expérience 302 W 111 W 413 W 496 W
51 - Halle bassin soins 7 921 W 1 631 W 9 552 W 11 463 W
52 - Dépôt matériels halle
soins 272 W 277 W 550 W 660 W
53 - Entretien 52 W 135 W 187 W 225 W
54 - Dépôt matériels halle
sport 279 W 212 W 492 W 590 W
Total général 71 299 W 23 349 W 94 648 W 113 577 W
NOTA :
- Les déperditions par renouvellement d’air (hors infiltrations) n’apparaissent pas dans le tableau précédent car elles sont directement compensées par le dimensionnement de la batterie chaude de la CTA.
- Un coefficient de majoration de 20% est prix en compte dans le dimensionnement des émetteurs de chaleur.
