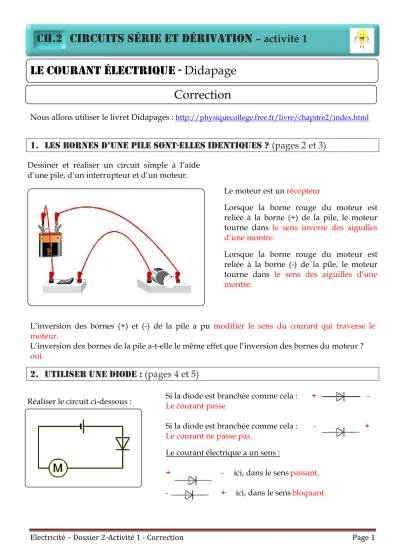

Electricité – Dossier 2-Activité 1 - Correction Page 1

LE COURANT ÉLECTRIQUE - Didapage

Correction

Nous allons utiliser le livret Didapages : http://physiquecollege.free.fr/livre/chapitre2/index.html

1. LES BORNES D’UNE PILE SONT-ELLES IDENTIQUES ? (pages 2 et 3)

L’inversion des bornes (+) et (-) de la pile a pu modifier le sens du courant qui traverse le moteur.

L’inversion des bornes de la pile a-t-elle le même effet que l’inversion des bornes du moteur ? oui.

2. UTILISER UNE DIODE : (pages 4 et 5)

CH.2 CIRCUITS SÉRIE ET DÉRIVATION – activité 1

Dessiner et réaliser un circuit simple à l’aide d’une pile, d’un interrupteur et d’un moteur.

Le moteur est un récepteur

Lorsque la borne rouge du moteur est reliée à la borne (+) de la pile, le moteur tourne dans le sens inverse des aiguilles d’une montre.

Lorsque la borne rouge du moteur est reliée à la borne (-) de la pile, le moteur tourne dans le sens des aiguilles d’une montre.

Réaliser le circuit ci-dessous : Si la diode est branchée comme cela : + - Le courant passe

Si la diode est branchée comme cela : - + Le courant ne passe pas.

Le courant électrique a un sens :

+ - ici, dans le senspassant.

- + ici, dans le sensbloquant.

Electricité – Dossier 2-Activité 1 - Correction Page 2 Si on veut que le courant passe dans le circuit, il doit être dans le sens indiqué par la flèche de la diode. Le courant ne peut pas passer en sens inverse de celui indiqué par la diode.

A l’extérieur du générateur, le courant circule de la borne + à la borne – du générateur.

3. EXERCICE SUR LE SENS DU COURANT : (page 6)

Cocher les circuits pour lesquels la flèche rouge indique bien le sens du courant.

Justifiez votre choix : 1. Le courant va du +au – du générateur et la diode est passante. 2. Il n’y a pas de courant car l’interrupteur est ouvert. 3. C’est faux car sur le schéma, le courant va de – à + du générateur. 4. Le courant va du +au – du générateur.

4. EXERCICE SUR LE SENS LE PASSAGE DU COURANT : (pages 7 et 8)

Cocher les circuits où le moteur tourne.

Justifiez votre choix : Dans les circuits 1 et 2, les deux diodes sont passantes donc le moteur tourne. Dans le circuit 3, la diode de droite est bloquante donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas. Dans le circuit 4, la diode d’en bas est donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas.

Une diode montée dans le sens passant se comporte comme un interrupteur fermé.

Une diode montée dans le sens non passant se comporte comme un interrupteur ouvert.

x x

x

x
