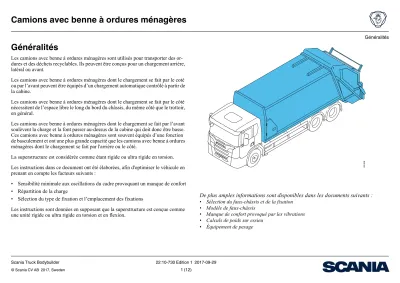

Camions avec benne à ordures ménagères
Généralités
Les camions avec benne à ordures ménagères sont utilisés pour transporter des or- dures et des déchets recyclables. Ils peuvent être conçus pour un chargement arrière, latéral ou avant.
Les camions avec benne à ordures ménagères dont le chargement se fait par le coté ou par l’avant peuvent être équipés d’un chargement automatique contrôlé à partir de la cabine.
Les camions avec benne à ordures ménagères dont le chargement se fait par le côté nécessitent de l’espace libre le long du bord du châssis, du même côté que le trottoir, en général.
Les camions avec benne à ordures ménagères dont le chargement se fait par l’avant soulèvent la charge et la font passer au-dessus de la cabine qui doit donc être basse.
Ces camions avec benne à ordures ménagères sont souvent équipés d’une fonction de basculement et ont une plus grande capacité que les camions avec benne à ordures ménagères dont le chargement se fait par l'arrière ou le côté.
La superstructure est considérée comme étant rigide ou ultra rigide en torsion.
Les instructions dans ce document ont été élaborées, afin d'optimiser le véhicule en prenant en compte les facteurs suivants :
• Sensibilité minimale aux oscillations du cadre provoquant un manque de confort
• Répartition de la charge
• Sélection du type de fixation et l’emplacement des fixations
Les instructions sont données en supposant que la superstructure est conçue comme
De plus amples informations sont disponibles dans les documents suivants :
• Sélection du faux-châssis et de la fixation
• Modèle de faux-châssis
393 828
Généralités
Camions avec benne à ordures ménagères
Préparer le véhicule avec des options d'usine
Commander des solutions et préparations finies en usine. La pose en deuxième monte entraîne des coûts plus élevés.
Par exemple, il y a des solutions finies pour les prises de mouvement et les prépara- tions électriques pour les prises de mouvement qui peuvent être commandées de l’usine.
De plus amples informations sur les solutions et préparations finies pouvant être commandées en usine sont disponibles sur la page d'accueil Informations carros- siers.
De plus amples informations sur les prises de mouvement de l'usine figurent dans le document Sélection d'une prise de mouvement.
De plus amples informations sur les prises de mouvement Scania se trouvent dans le document de chaque prise de mouvement :
• Exemple de terme de recherche : ED120P.
• Exemples de filtres :
– Type de travail : Sélection de prise de mouvement et équipement hydraulique.
– Type de produit : Prise de mouvement ED.
De plus amples informations sur les options pour l’équipement hydraulique figurent dans le document Composants de l'équipement hydraulique.
Conception de la superstructure
Camions avec benne à ordures ménagères
Conception de la superstructure
Tenter de maintenir un empattement le plus court possible pour réduire le risque d'os- cillations du cadre pouvant provoquer un manque de confort. Le poids sur essieu maximum limite la longueur de l'empattement.
Positionner la superstructure aussi loin vers l'avant que le poids sur l'essieu avant le permet.
Le centre de gravité de la superstructure doit être aussi bas que possible pour réduire le moment de roulis.
ATTENTION
• Quand un camion avec benne à ordures ménagères dont le chargement se fait par l’arrière est partiellement chargé, le poids sur l’essieu avant peut être trop faible.
De ce fait, utiliser un porte-à-faux arrière le plus court possible.
Conception de la superstructure
Camions avec benne à ordures ménagères
Les camions avec benne à ordures ménagères peuvent être construits avec ou sans faux-châssis, voir illustrations. Les avantages relatifs à l'utilisation d'un faux-châssis sont les suivants :
• Distribution régulière de la charge
• Amortissement des oscillations de cadre qui causent de la gêne
• Plus grande possibilité d’emplacement correct de la fixation la plus en avant selon les recommandations de Scania
IMPORTANT !
Scania recommande l'utilisation d'un faux-châssis. L’option qui implique de ne pas utiliser de faux-châssis permet de diminuer le poids et de réduire les tensions dans la superstructure, mais elle augmente la sensibilité aux oscillations du cadre provoquant un manque de confort.
Pour de plus amples informations sur la construction du véhicule, contacter un atelier Scania.
392 073
Exemple de camion avec benne à ordures ménagères équipé d’un faux-châssis.
391 977
Exemple de camion avec benne à ordures ménagères non équipé d’un faux-châssis.
Conception de la superstructure
Camions avec benne à ordures ménagères
Conception de superstructure avec faux-châssis
Le faux-châssis bouge par rapport au cadre du châssis en raison des mouvements de torsion qui se produisent lorsque le véhicule est en mouvement. Le mouvement est amorti par le frottement qui se produit entre le faux-châssis et le cadre du châssis.
Pour que le frottement soit aussi important que possible, le faux-châssis doit suivre la forme du cadre du châssis et avoir une surface de contact aussi grande que possible par rapport aux longerons de cadre, voir l'illustration.
Emplacement du faux-châssis
Le faux-châssis doit être tiré vers l'avant et fixé sur le cadre de châssis aussi près que possible de l'essieu le plus avant. Cela diminue la charge sur le cadre du châssis et réduit le risque d'oscillations du cadre provoquant un manque de confort.
La distance maximum autorisée entre le centre de l'essieu le plus avant et le bord avant du faux-châssis est de 600 mm, voir l'illustration. L'utilisation du support de fixation de carrosserie le plus en avant, monté en usine, garantit que le faux-châssis est placé suffisamment vers l'avant.
388 959
Le faux-châssis doit avoir une surface de contact aussi grande que possible contre les longerons du cadre.
≤ 600
383 049
Conception de la superstructure
Camions avec benne à ordures ménagères
Sélection et emplacement des fixations IMPORTANT !
Concevoir les fixations et installer les supports de fixation de carrosserie, afin que les forces verticales de la superstructure ne causent pas de force de torsion élevées dans les longerons de cadre. Les forces de torsion élevées dans les longerons de cadre peuvent endommager le cadre du châssis.
Minimiser le transfert du mouvement de torsion du cadre de châssis au faux-châssis.
Lorsque le véhicule est en mouvement, les forces de torsion s’élèvent et peuvent gé- nérer des mouvements de torsion dans le cadre du châssis, voir l'illustration. Le trans- fert du mouvement de torsion depuis le cadre du châssis vers la superstructure doit être minimisé pour compenser les forces de torsion élevées dans la superstructure et ses fixations.
383 603
Forces de torsion qui peuvent générer des mouvements de torsion dans le cadre du châssis lorsque le véhicule est en mouvement.
Conception de la superstructure
Camions avec benne à ordures ménagères
IMPORTANT !
• Minimiser le transfert du mouvement de torsion depuis le cadre du châssis en uti- lisant des fixations flexibles entre le faux-châssis et le cadre du châssis dans la section avant du véhicule.
• Suivre les directives de Scania pour l'emplacement et la sélection du type de fixa- tions et des supports de fixation de carrosserie.
De plus amples informations sur les supports de fixation de carrosserie, leurs empla- cements et la sélection du type de fixation, figurent dans les documents suivants :
• Fixation de la superstructure
• Sélection du faux-châssis et de la fixation
De plus amples informations sur l’emplacement des supports et des trous de fixation de carrosserie figurent dans l'ICD (schéma de châssis individuel) du véhicule.
Conception de la superstructure
Camions avec benne à ordures ménagères
Fixations sur la partie avant du véhicule (A)
Installer le faux-châssis à l’aide de fixations flexibles qui permettent les mouvements suivants par rapport au cadre du châssis :
• Déplacement longitudinal
• Certains mouvements vers le haut
L'ampleur des mouvements dépend des conditions de conduite et de la résistance à la torsion de la superstructure.
Les fixations doivent contrôler le mouvement latéral du faux-châssis.
Emplacement de la fixation la plus en avant
Pour contrer les éventuelles oscillations du cadre, le point de fixation le plus en avant doit se trouver aussi près que possible de l'essieu le plus avant.
La distance maximum autorisée entre le centre de l'essieu le plus avant et le bord avant et la vis de fixation la plus avant dans le faux-châssis est de 725 mm, voir l'il- lustration. L'utilisation du support de fixation de carrosserie le plus en avant, monté en usine, garantit que la fixation est placée suffisamment vers l'avant.
A B C
D 392 071
≤ 725
383 050
Conception de la superstructure
Camions avec benne à ordures ménagères
Fixations sur la partie arrière (B) et la partie arrière (C) du véhicule.
Installer le faux-châssis avec des fixations rigides, afin qu’elles fournissent la rigidité nécessaire entre le faux-châssis et la cadre du châssis.
Les fixations doivent contrôler le mouvement latéral du faux-châssis.
Fixations au niveau de la transition (D) entre la partie avant (A) et la partie arrière (B) du véhicule.
Différentes conditions de conduite exigent différentes limites de mobilité entre le cadre du châssis et le faux-châssis. Augmenter ou réduire la mobilité entre le faux- châssis et le cadre de châssis en adaptant et en redistribuant les fixations dans la tran- sition (D) entre la partie avant et la partie arrière du véhicule. Des fixations plus flexibles situées plus en arrière augmentent la mobilité et des fixations plus rigides situées plus en avant réduisent la mobilité.
A B C
D 392 071
Conception de la superstructure
Camions avec benne à ordures ménagères
Conception de superstructure sans faux-châssis
Note !
Trouver les points de fixation de la superstructure pour obtenir la meilleure distribu- tion de charge possible sur le cadre du châssis. Ceci peut être obtenu des manières suivantes :
• En utilisant d’autres fixations et en augmentant ainsi le nombre de points de sup- port.
• En utilisant des fixations avec la surface de contact avec le cadre de châssis la plus grande possible.
391 977
Conception de la superstructure
Camions avec benne à ordures ménagères
Fixations entre le cadre de châssis et la superstructure
La conduite d’un véhicule à superstructure résistant à la torsion nécessite des fixa- tions flexibles entre le cadre de châssis et la superstructure.
Les fixations doivent permettre les mouvements suivants :
• Certains mouvements vers le haut et un peu de mouvement vers le bas
• Déplacement longitudinal
Les fixations doivent contrôler le mouvement latéral de la superstructure.
La taille des mouvements dépend des conditions de conduite.
Disposer les fixations avec un entraxe maximale de 1 500 mm et à proximité des sup- ports de ressort ou des traverses de châssis.
A B C
392 072
Conception de la superstructure
Camions avec benne à ordures ménagères
Conception et emplacement de la fixation la plus en avant Note !
Pour contrer les oscillations du cadre, la fixation de superstructure la plus en avant doit se trouver aussi près que possible de l'essieu avant.
La distance maximale autorisée entre le centre de l'essieu avant et la vis de fixation avant dans la fixation la plus en avant est de 725 mm, voir illustration. L'utilisation du support de fixation de carrosserie le plus en avant, monté en usine, garantit que la vis de fixation la plus en avant est placée suffisamment vers l'avant.
Pour que la fixation aille le plus en avant possible, il peut être nécessaire qu’elle pré- sente une grande surface de contact (2) avec le cadre du châssis.
La grande surface de contact doit avoir des fixations rigides (3) au cadre de châssis.
La fixation à la superstructure (4) doit permettre les mouvements suivants :
• Certains mouvements vers le haut et un peu de mouvement vers le bas
• Déplacement longitudinal
La fixation doit contrôler le mouvement latéral du faux-châssis.
La taille des mouvements dépend des conditions de conduite.
≤ 725 ≤ 900
4 2
3 1
393 829
Exemple de fixation présentant une grande surface de contact avec le cadre de châs- sis.
1. Point de support le plus en avant de la superstructure.
2. Fixation présentant une grande surface de contact avec le cadre de châssis.
3. Supports de fixation de carrosserie rigides.
4. Fixation à la superstructure flexible vers le haut, vers le bas et longitudinalement.
