Lycée secondaire Hammam-Lif Page 1

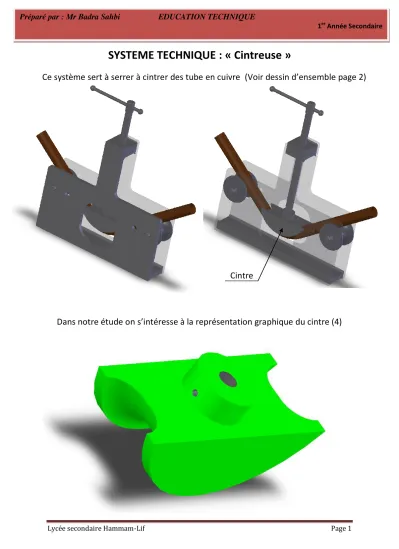

SYSTEME TECHNIQUE : « Cintreuse »
Ce système sert à serrer à cintrer des tube en cuivre (Voir dessin d’ensemble page 2)
Dans notre étude on s’intéresse à la représentation graphique du cintre (4)
Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE1er Année Secondaire
1er Année Secondaire
Cintre
Lycée secondaire Hammam-Lif Page 2
Lycée secondaire Hammam-Lif Page 3 Rep Nb
Cintre
Désignation Matière Observation
Nom : Date :
Numéro : 00
Le 25-02-2011 ECHELLE : 1:2
ETABLISSEMENT : 1
4
Lycée Lycée Hammam-Lif
Cintreuse
BADRA On demande de compléter :
a) La vue de face en coupe A-A du cintre b) La vue de droite
c) La vue de dessus
Travail demandé:
A
A
Lycée secondaire Hammam-Lif Page 4 Rep Nb
Cintre
Désignation Matière Observation
Nom : Date :
Numéro : 00
Le 25-02-2011 ECHELLE : 1:2
ETABLISSEMENT : 1
4
Lycée Lycée Hammam-Lif
Cintreuse
BADRA On demande de compléter :
a) La vue de face en coupe A-A du cintre b) La vue de droite
c) La vue de dessus
