L31
L30 C3
M3
L21
L20
C2
M2 M1
L10
L11
C1
P
KM Injecteur (I)
Arrivée du GAZ
Mors de
Transmission par Courroie Bras poussoir (Bp)
Moteur (Mt) L12
Tapis roulant
serrage (Ms)
(T2)
Bouteille de GAZ Tapis roulant (T1)
S

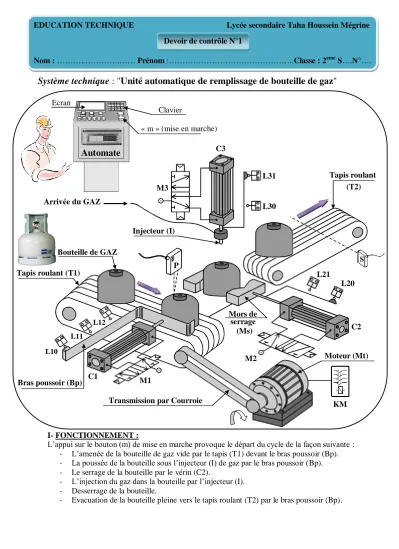

Système technique : "Unité automatique de remplissage de bouteille de gaz"
I- FONCTIONNEMENT :
L’appui sur le bouton (m) de mise en marche provoque le départ du cycle de la façon suivante : - L’amenée de la bouteille de gaz vide par le tapis (T1) devant le bras poussoir (Bp).
- La poussée de la bouteille sous l’injecteur (I) de gaz par le bras poussoir (Bp).
- Le serrage de la bouteille par le vérin (C2).
- L’injection du gaz dans la bouteille par l’injecteur (I).
- Desserrage de la bouteille.
- Evacuation de la bouteille pleine vers le tapis roulant (T2) par le bras poussoir (Bp).
Automate
Clavier
«m » (mise en marche)
Ecran
EDUCATION TECHNIQUE Lycée secondaire Taha Houssein Mégrine Devoir de contrôle N°1
Nom : ………..………….…… Prénom :………..Classe : 2eme S….N°….
0 1
GRAFCET d’un point de vue de la P.O GRAFCET d’un point de vue de la P.C 0
1 2
3
4
5
6 Attendre m
0 1 2
3
4
5
6
Attendre m
GRAFCET d’un point de vue du système
- Après lecture du fonctionnement du système technique compléter les trois GRAFCET :
