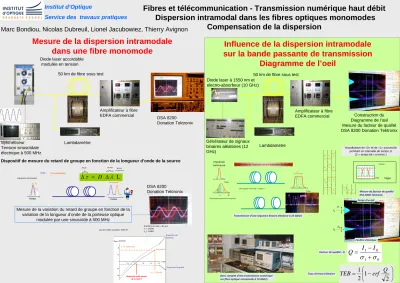

Fibres et télécommunication - Transmission numérique haut débit Dispersion intramodal dans les fibres optiques monomodes
Compensation de la dispersion
Marc Bondiou, Nicolas Dubreuil, Lionel Jacubowiez, Thierry Avignon Institut d’Optique
Service des travaux pratiques
Mesure de la dispersion intramodale dans une fibre monomode
Diode laser accordable modulée en tension
Synthétiseur Tension sinusoïdale électrique à 500 MHz
Dispositif de mesure du retard de groupe en fonction de la longueur d’onde de la source
Cas de la fibre standard : SMF 28
Diamètre de cœur = 8,2 µm nc= 1,4508 ng= 1,4469
Dispersion nulle autour de 1,3 µm !!
λ= 1,55 µm + 17 ps/nm.km
Dispersion du matériau
Dispersion du guide
Lambdamètre 50 km de fibre sous test
Amplificateur à fibre EDFA commercial
DSA 8200
Donation Tektronix
Mesure de la variation du retard de groupe en fonction de la variation de la longueur d’onde de la porteuse optique
modulée par une sinusoïde à 500 MHz
Unité : D en ps/nm.km
Temps Impulsions lumineuses
Temps λ2
λ1
L
τ D λ
Δ = Δ
en nm en km en ps
DSA 8200
Donation Tektronix
Influence de la dispersion intramodale sur la bande passante de transmission
Diagramme de l’oeil
Lambdamètre 50 km de fibre sous test
Amplificateur à fibre
EDFA commercial Construction du Diagramme de l’œil Mesure du facteur de qualité DSA 8200 Donation Tektronix Générateur de signaux
binaires aléatoires (12 GHz)
Diode laser à 1550 nm et electro-absorbeur (10 GHz)
Visualisation de «0» et de «1» successifs pendant un intervalle de temps Δt
(2 « temps bit » environ )
0 0 1
Trigger Voie
DSA8000
0 1 1
0 1 0
1 1 0 1 0 0
0 1
0 1
σ σ +
= I − I Q
0 1
0 1
σ σ +−
=II Q
τ
Temps
Impulsion lumineuse
Fibre optique monomode ‐Longueur L
λ λ0
Temps
Composantes spectrales de l’impulsion
Elargissement de l’impulsion lié à la dispersion intramodale
σ1
σ0 I0
I1
Durée d’un bit
Fenêtre d’analyse
Mesure du facteur de qualité DSA 8200 Tektronix
⎟ ⎠
⎜ ⎞
⎝
⎛ −
= 1 2 2
1 Q
erf TEB
Facteur de qualité : Q
Taux d’erreurs binaires Banc complet d’une transmission numérique
sur fibre optique monomode à 10 Gbit/s
Transmission d’une séquence binaire aléatoire à 10 Gbit/s
