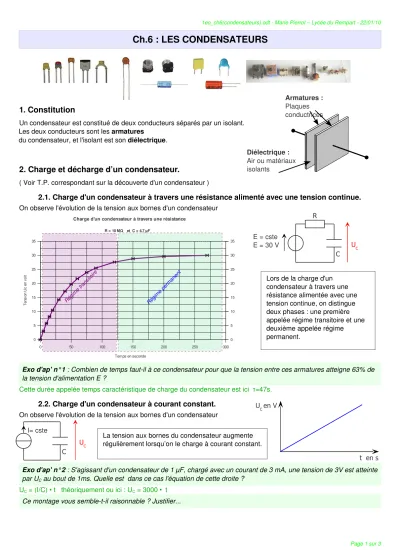

Ch.6 : LES CONDENSATEURS
1. Constitution
Un condensateur est constitué de deux conducteurs séparés par un isolant.
Les deux conducteurs sont les armatures du condensateur, et l'isolant est son diélectrique.
2. Charge et décharge d’un condensateur.
( Voir T.P. correspondant sur la découverte d'un condensateur )
2.1. Charge d'un condensateur à travers une résistance alimenté avec une tension continue.
On observe l'évolution de la tension aux bornes d'un condensateur
Exo d'ap' n°1 : Combien de temps fautil à ce condensateur pour que la tension entre ces armatures atteigne 63% de la tension d'alimentation E ?
Cette durée appelée temps caractéristique de charge du condensateur est ici =47s.τ 2.2. Charge d'un condensateur à courant constant.
On observe l'évolution de la tension aux bornes d'un condensateur
Exo d'ap' n°2 : S'agissant d'un condensateur de 1 μF, chargé avec un courant de 3 mA, une tension de 3V est atteinte par UC au bout de 1ms. Quelle est dans ce cas l'équation de cette droite ?
UC = (I/C) • t théoriquement ou ici : UC = 3000 • t Ce montage vous sembletil raisonnable ? Justifier...
Page 1 sur 3
La tension aux bornes du condensateur augmente régulièrement lorsqu’on le charge à courant constant.
Lors de la charge d'un condensateur à travers une résistance alimentée avec une tension continue, on distingue deux phases : une première appelée régime transitoire et une deuxième appelée régime permanent.
R
C E = cste
E = 30 V UC
0 50 100 150 200 250 300
0 5 10 15 20 25 30 35
0 5 10 15 20 25 30 35 Charge d'un condensateur à travers une résistance
R = 10 M et C = 4,7 µFΩ
Temps en seconde
Tension Uc en volt
Régime transitoire
Régime permanent
UC en V
t en s I= cste
C UC
Armatures : Plaques conductrices
Diélectrique : Air ou matériaux isolants
1eo_ch6(condensateurs).odt Marie Pierrot – Lycée du Rempart 22/01/10
3. Capacité d’un condensateur.
3.1. Définition.
Sous une tension U1 un condensateur se charge de la quantité de charge électrique Q1. Sous une tension U2 le même condensateur se charge de la quantité de charge électrique Q2
On remarque que : Q1 U1 = Q2
U2 =cste
Def:
On appelle capacité ( C ) d'un condensateur le rapport constant Q/U.
où Q est la charge portée par chaque armature en Coulomb ( C ) U est la tension appliquée aux bornes du condensateur en Volt C est la capacité du condensateur en Farad ( F ).
3.2. Capacité d'un condensateur plan.
où
ε
0 est la constante électrostatique
ε
r est la permittivité relative du diélectrique.ex.: air sec :
ε
r =1 ; téflon:ε
r = 2 ; mica:ε
r =7.Exo d'ap' n°3 :
S = 15 cm² et e = 0,1 mm, calculer la capacité de ce condensateur. ( Solution : C = 0,13 nF)
4. Association de condensateurs.
4.1. Capacité équivalente.
Le condensateur équivalent à une association de condensateurs, est celui qui, soumis à la même tension, accumule la même charge totale. Ceq = QT / U
4.2. Association en parallèle.
QT = Q1 + Q2 + Q3
QT = Ceq.U ;
Q1 = C1.U ; Q2 = C2.U ; Q3 = C3.U Ceq.U = C1.U + C2.U + C3.U
Ceq.U = ( C1 + C2 + C3 ).U Lorsque les capacités sont en parallèles elles s'ajoutent :
⇢
C
eq= C
1+ C
2+ C
34.3. Association en série.
Lorsque les capacités sont en série ce sont leurs inverses qui
⇢
s'ajoutent pour donner l'inverse de la capacité équivalente :
Page 2 sur 3 ε 0= 1
36 .π . 109=8,85 . 10−12 F.m−1 C=0.r.S
e
U=U1U2U3 U=Q
Ceq ; U1=Q
C1 ; U2=Q
C2 ; U3=Q C3 Q
Ceq =Q C1Q
C2 Q C3 1
Ceq .Q=
1C11 C21
C3
.Qenfin 1 Ceq
=1 C1
1 C2
1 C3
C Q1
U1
+++ +++
C Q2
U2
+++ +++
C1 Q1
+++ +++
C3 Q3
U
+++ +++
C2 Q2
+++ +++
+++ +++
CEQ QT
U
+++ +++
+++ +++
≃
≃
CEQ
Q +++ ++
+
U
C1
Q +++ ++
+
Q
U1
C2
Q +++ ++
+
Q
U2
C3
Q +++ ++
+
Q
U3
U
C=Q
U ou Q=C.U
1
CEQ = 1 C1 1
C2 1 C3
S
e
F =q .E
1eo_ch6(condensateurs).odt Marie Pierrot – Lycée du Rempart 22/01/10
5. Energie emmagasinée par un condensateur.
L'énergie emmagasinée par un condensateur de capacité C, chargé sous la tension U est : Où l'énergie W s'exprime en Joule ( J )
La capacité C s'exprime en Farad ( F ) La tension en Volt.
Exo d'ap' n°4 : Trouver deux nouvelles expressions de l'énergie W en utilisant la définition de la capacité.
Solution : W = QU / 2 = Q² / 2C
6. Notion de champ électrique.
6.1. Définition.
A l'intérieur d'un condensateur chargé règne un champ électrostatique noté
E
.Ce vecteur
E
est : Perpendiculaire aux armatures.
Dirigé de l'armature positive à l'armature négative
E
a pour intensité : E = ( VA VB ) ÷ e où VA VB = UAB est la tension aux bornes ducondensateur et e la distance entre les armatures.
E s'exprime en V/m ou V.m1.
Exo d'ap' n°5 :
Un condensateur plan a les caractéristiques suivantes : S = 350 cm² et e = 4mm.
Il est chargé sous une tension U = 25 V.
1) Calculer la capacité de ce condensateur.
2) Quel est l'intensité du champ électrique qui règne entre ces armatures ? Solution : C = 77,4 pF ; E = 6,25 kV/m
6.2. Champ de claquage ou champ disruptif.
Def:
C'est la valeur maximale du champ électrique que l'on peut appliquer sans détériorer l'isolant.Ex.: Lorsque le diélectrique est l'air : Ed = 3,2 kV/mm, lorsque c'est du mica : Ed = 200 kV/mm.
Rmq : La tension maximale d'utilisation donnée par le constructeur est inférieure à celle déduite de ce champ de claquage.
Exo d'ap' n°6 :
Au cours d'un orage, un système nuageTerre peut être assimilé à un condensateur à air de surface 8 km² et d'épaisseur de diélectrique 500 m. ( Valeur du champ disruptif pour l'air : Ed = 3.2 MV/m )
Calculer:
a la capacité de condensateur, (C=140 nF)
b la tension maximale entre le nuage et la Terre, (UMAX=1,6 GV)
c l'énergie emmagasinée par le système, (W=180 GJ)
d la puissance libérée au cours de la décharge si celleci dure 10 ms. (P=18 TW) 6.3. Force électrostatique.
Une charge électrique placée dans un champ électrique
E
est soumise à la force électrostatique La force électrostatique à pour caractéristiques : Sa direction est la même que celle de
E
Elle est dirigée dans le même sens que
E
si q>0 et en sens contraire si q<0. Son intensité est
F =∥ F∥=∣ q∣⨯ E
. Elle s'exprime en Newton ( N ).
Page 3 sur 3
W = 1 2 CU
2A
(q > 0)+
(q < 0)
