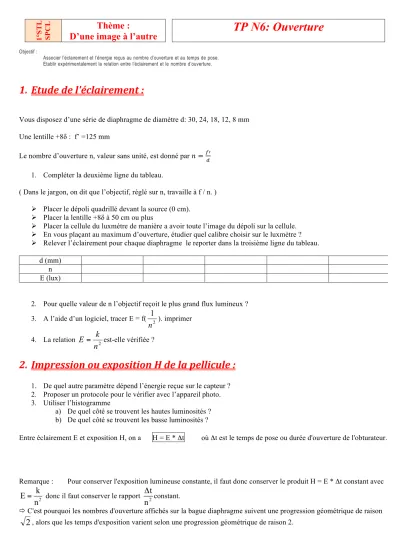

1°STL SPCL
Thème :
D’une image à l’autre TP N6: Ouverture
Objectif :
Associer l’éclairement et l’énergie reçus au nombre d’ouverture et au temps de pose.
Etablir expérimentalement la relation entre l’éclairement et le nombre d’ouverture.
1. Etude de l'éclairement :
Vous disposez d’une série de diaphragme de diamètre d: 30, 24, 18, 12, 8 mm Une lentille +8δ : f’ =125 mm
Le nombre d’ouverture n, valeur sans unité, est donné par 𝑛 = #$
%
1. Compléter la deuxième ligne du tableau.
( Dans le jargon, on dit que l’objectif, réglé sur n, travaille à f / n. )
Ø Placer le dépoli quadrillé devant la source (0 cm).
Ø Placer la lentille +8δ à 50 cm ou plus
Ø Placer la cellule du luxmètre de manière a avoir toute l’image du dépoli sur la cellule.
Ø En vous plaçant au maximum d’ouverture, étudier quel calibre choisir sur le luxmètre ? Ø Relever l’éclairement pour chaque diaphragme le reporter dans la troisième ligne du tableau.
d (mm) n E (lux)
2. Pour quelle valeur de n l’objectif reçoit le plus grand flux lumineux ? 3. A l’aide d’un logiciel, tracer E = f( 12
n ). imprimer 4. La relation 2
n
E = k est-elle vérifiée ?
2. Impression ou exposition H de la pellicule :
1. De quel autre paramètre dépend l’énergie reçue sur le capteur ? 2. Proposer un protocole pour le vérifier avec l’appareil photo.
3. Utiliser l’histogramme
a) De quel côté se trouvent les hautes luminosités ? b) De quel côté se trouvent les basse luminosités ?
Entre éclairement E et exposition H, on a H = E * Δt où Δt est le temps de pose ou durée d'ouverture de l'obturateur.
Remarque : Pour conserver l'exposition lumineuse constante, il faut donc conserver le produit H = E * Δt constant avec
2
E k
=n donc il faut conserver le rapport 2t n
Δ constant.
ð C'est pourquoi les nombres d'ouverture affichés sur la bague diaphragme suivent une progression géométrique de raison
2
, alors que les temps d'exposition varient selon une progression géométrique de raison 2.Liste du matériel :
Banc optique : Lanterne+ papier calque 1 Porte objet
diaphragmes
Luxmètre fixé sur l’écran (élastique) multimètre
Réflex + 2 objectifs
