4 MSOST Act 2
LA MODÉLISATION ET LA SIMULATION DES OBJETS ET DES SYSTÈMES TECHNIQUES
EXERCICES : CHAÎNE D'INFORMATION, CHAÎNE D'ÉNERGIE Doc 1 /4

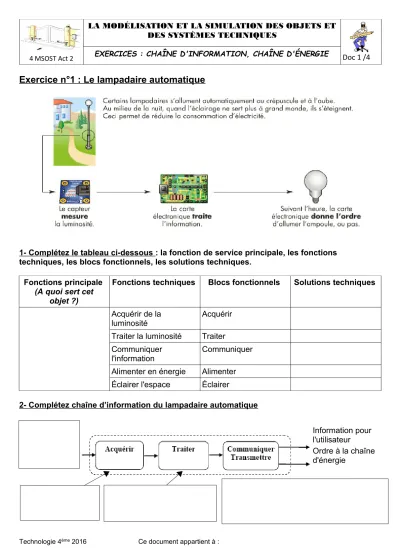

Exercice n°1 : Le lampadaire automatique
1- Complétez le tableau ci-dessous : la fonction de service principale, les fonctions techniques, les blocs fonctionnels, les solutions techniques.
Fonctions principale (A quoi sert cet
objet ?)
Fonctions techniques Blocs fonctionnels Solutions techniques
Acquérir de la luminosité
Acquérir Traiter la luminosité Traiter Communiquer
l'information
Communiquer Alimenter en énergie Alimenter Éclairer l'espace Éclairer
2- Complétez chaîne d’information du lampadaire automatique
Technologie 4ème 2016 Ce document appartient à :
Information pour l'utilisateur
Ordre à la chaîne d'énergie
Exercice n° 2 : Le chauffage automatique
1- Complétez le tableau ci-dessous : la fonction de service principale, les fonctions techniques, les blocs fonctionnels, les solutions techniques.
Fonctions principale (A quoi sert cet
objet ?)
Fonctions techniques Blocs fonctionnels Solutions techniques
Acquérir une température
Acquérir traiter la température Traiter Communiquer
l'information Communiquer Transmettre l'énergie Alimenter Chauffer une pièce Chauffer 2- Complétez chaîne d’information d'un chauffage électrique
Exercice n°3 : Le volet roulant électrique
1- Complétez le tableau ci-dessous : la fonction de service principale, les fonctions techniques, les blocs fonctionnels, les solutions
techniques.
Fonctions principale (A quoi sert cet
objet ?)
Fonctions techniques Blocs fonctionnels
Solutions techniques
Alimenter en énergie alimenter Distribuer l'énergie distribuer Convertir l'énergie convertir Transmettre l'énergie transmettre Obscurcir la pièce Obscurcir
Technologie 4ème 2016 Ce document appartient à :
Affichage de la température Ordre à la chaîne d'énergie
4 MSOST Act 2
LA MODÉLISATION ET LA SIMULATION DES OBJETS ET DES SYSTÈMES TECHNIQUES
EXERCICES : CHAÎNE D'INFORMATION, CHAÎNE D'ÉNERGIE Doc 3/4 2- Complétez chaîne d’énergie du volet roulant électrique
Exemple n°4 : Borne escamotable
1- Complétez le tableau ci-dessous : la fonction de service principale, les fonctions techniques, les blocs fonctionnels, les solutions techniques.
Fonctions principale (A quoi sert cet
objet ?)
Fonctions techniques Blocs fonctionnels
Solutions techniques
Alimenter en énergie alimenter Distribuer l'énergie distribuer Convertir l'énergie convertir Transmettre l'énergie transmettre Bloquer le passage Bloquer
Technologie 4ème 2016 Ce document appartient à :
Ouverture et fermeture du volet 220 volts
4 MSOST Act 2
LA MODÉLISATION ET LA SIMULATION DES OBJETS ET DES SYSTÈMES TECHNIQUES
EXERCICES : CHAÎNE D'INFORMATION, CHAÎNE D'ÉNERGIE Doc 4 /4 2- Complétez chaîne d’énergie de la borne escamotable
Exemple n°5 : Scanner
1- Complétez le tableau ci-dessous : la fonction de service principale, les fonctions techniques, les blocs fonctionnels, les solutions techniques.
Fonctions principale (A quoi sert cet
objet ?)
Fonctions techniques Blocs fonctionnels
Solutions techniques
Alimenter en énergie alimenter Distribuer l'énergie distribuer Convertir l'énergie convertir Transmettre l'énergie transmettre Bloquer le passage Bloquer
2- Complétez chaîne d’information d'un chauffage électrique
Technologie 4ème 2016 Ce document appartient à :
