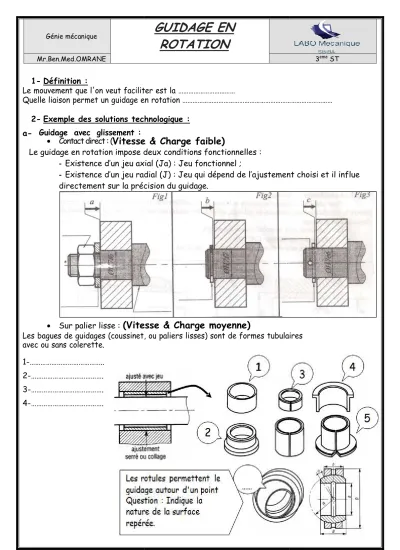

1- Définition :
Le mouvement que l'on veut facilit Quelle liaison permet un guidage e
2- Exemple des solutions technologique
a- Guidage avec glissement :
• Contact direct : ( Vitesse & Charge faible)
Le guidage en rotation impose deux conditions fonctionnelles :
‐‐‐‐ Existence d’un jeu axial (Ja) : Jeu fonctionnel
‐‐‐‐ Existence d’un jeu radial (J) : Jeu qui dépend de l’ajustement directement sur la précision du guidage
• Sur palier lisse : (Vitesse & Charge moyenne)
Les bagues de guidages (coussinet, avec ou sans colerette.
1-………..
2-……….
3-……….
4-……….
Génie mécanique
Mr.Ben.Med.OMRANE
ter est la ………
n rotation ………
Exemple des solutions technologique :
Vitesse & Charge faible)
Le guidage en rotation impose deux conditions fonctionnelles : Existence d’un jeu axial (Ja) : Jeu fonctionnel ;
Existence d’un jeu radial (J) : Jeu qui dépend de l’ajustement directement sur la précision du guidage.
(Vitesse & Charge moyenne)
t, ou paliers lisses) sont de formes tubulai
GUIDAGE EN ROTATION
………
Existence d’un jeu radial (J) : Jeu qui dépend de l’ajustement choisi et il influe
aires
3eme ST
L’interposition des bagues de frottement permettent : - Diminuer le frottement.
- Augmenter la durée de vie en supportant l’usure.
• Application :
b- Guidage par interposition des éléments roulants : (Vitesse & Charge élevées)
En remplace le frottement de glissement par du roulement on diminue la puissance dissipée par le guidage.
Le rendement alors est meilleur.
1 : ………, liée à l’alésage (logement du roulement) 2 : ……….., liée à l’arbre
3 : …………., assure le maintien des éléments roulants 4 : ………, situés entre les deux bagues :
4 3 2 1
L
ES PRINCIPAUX TYPES DE ROULEMENTS A BILLES ET A ROULEAUX:
Type de roulement
Représentation Aptitude à la charge
Aptitude à la vitesse
Remarques Utilisations Normale Conventionnelle Radiale Axiale
Roulement à billes à contact radial
+++ ++ +++
Le plus utilisé.
Très économique.Existe en plusieurs variantes (Etanche, avec rainure et segment d’arrêt …) Roulement
à une ou deux rangées de billes à contact oblique
+++ +++ ++
Les roulements à une rangée de billes doivent être montés par paire.
Avec une rangée de billes, la charge ne peut être appliquée que d’un côté.
Roulement à deux rangées
de billes à rotule
+++ + ++
Il se monte par paire. Il est utilisé lorsque l’alignement des paliers est difficile ou dans le cas d’arbre de grande longueur pouvant fléchir sensiblement.
Roulement à rouleaux cylindriques
++++ 0 +++
Il supporte des grandes charges radiales. Les bagues sont séparables, facilitant le montage.
Roulement à
rouleaux coniques ++++ +++ ++
Il se monte par paire et en opposition. Les bagues sont séparables, facilitant le montage.
Très souvent montés par paire, les roulements sont composés de deux bagues, l'une est fixe l'autre est mobile en rotation. La ………. serrée(ajustement). Il existe deux principaux types de montages de roulements
Application :
Le pignon arbree (4) est guidé en rotation par deux roulements (5) et (26). Répondre aux questions suivantes : a) Colorier l’ensemble des pièces en rotation
b) De quel type de roulement s’agit-il ? ……….
c) Est-ce un montage à arbre ou à alésage tournant ? ………...………...
d) Quelles sont les bagues montées serrées (extérieures ou intérieures) ? ……….
e) Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : ……….……
f) Les bagues extérieures sont-elles montées avec jeu ou avec serrage ? ……….………
g) Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : ……….……
h) Donner la tolérance des portées des bagues intérieures situées sur l’arbre : …….……….……….……..….…
i) Donner la tolérance des portées des bagues extérieures situées sur l’alésage : …….……….……….………..
j) Coter les portées de roulement sur l’arbre (4) k) Coter les portées de roulement sur l’alésage (3)
