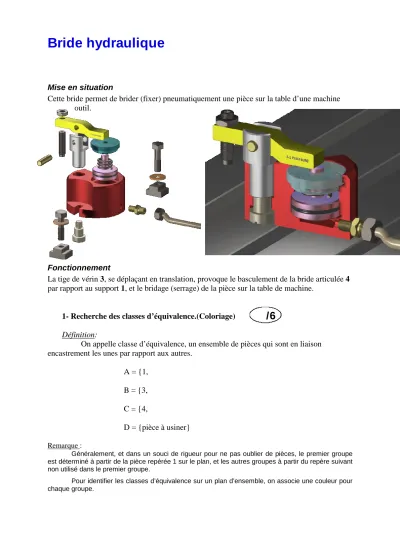

Bride hydraulique
Mise en situation
Cette bride permet de brider (fixer) pneumatiquement une pièce sur la table d’une machine outil.
Fonctionnement
La tige de vérin 3, se déplaçant en translation, provoque le basculement de la bride articulée 4 par rapport au support 1, et le bridage (serrage) de la pièce sur la table de machine.
1- Recherche des classes d’équivalence.(Coloriage)
Définition:
On appelle classe d’équivalence, un ensemble de pièces qui sont en liaison encastrement les unes par rapport aux autres.
A = {1, B = {3, C = {4,
D = {pièce à usiner}
Remarque :
Généralement, et dans un souci de rigueur pour ne pas oublier de pièces, le premier groupe est déterminé à partir de la pièce repérée 1 sur le plan, et les autres groupes à partir du repère suivant non utilisé dans le premier groupe.
Pour identifier les classes d’équivalence sur un plan d’ensemble, on associe une couleur pour chaque groupe.
/6
X Y
X
Z
2- Recherche des liaisons cinématiques entre les différents sous-ensembles
3- Graphe des liaisons
A
B
C
D
Nature de la surface de contact
Degrés de liberté Entre les
sous-ensembles Noms Symboles
(
en couleur)
R T
/4
/2
Support A Rouge Bride C Jaune Tige B Bleu Bride C Jaune Bride C Jaune Pièce D Vert
Support A Rouge Tige B Bleu
4- Tableau des liaisons
A B C D
A
B
C
D
5- Schémas cinématiques
/4
/4
X Y
Z X
Y
Plan Perspective
