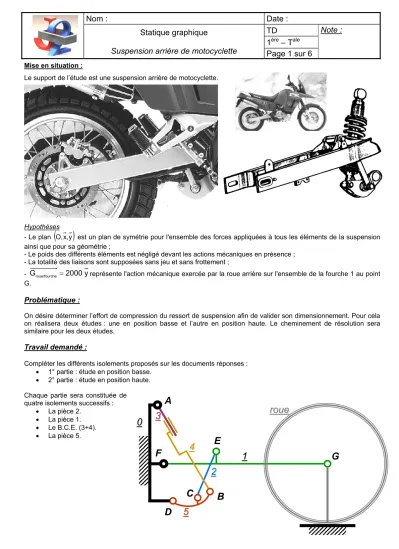

Mise en situation :
Le support de l’étude est une suspension arrière de motocyclette.
Hypothèses
( )
- Le plan O,x,y est un plan de symétrie pour l'ensemble des forces appliquées à tous les éléments de la suspension ainsi que pour sa géométrie ;
- Le poids des différents éléments est négligé devant les actions mécaniques en présence ; - La totalité des liaisons sont supposées sans jeu et sans frottement ;
- Groue/fourche =2000yreprésente l'action mécanique exercée par la roue arrière sur l'ensemble de la fourche 1 au point
G.
Problématique :
On désire déterminer l’effort de compression du ressort de suspension afin de valider son dimensionnement. Pour cela on réalisera deux études : une en position basse et l’autre en position haute. Le cheminement de résolution sera similaire pour les deux études.
Travail demandé :
Compléter les différents isolements proposés sur les documents réponses :
• 1° partie : étude en position basse.
• 2° partie : étude en position haute.
Chaque partie sera constituée de
quatre isolements successifs :
A
rou roue
• La pièce 2.
• La pièce 1.
• Le B.C.E. (3+4).
• La pièce 5.
B D
F G
3 e 0 3 0
4 E
4 1 1
2 2 C
5 5
1° Partie :
A) Isolement de 2 :
Bilan :Point Nom de l’action
mécanique Direction – support de l’action mécanique Norme - intensité
Conclusion du bilan :
______________________________________________________________________________________
Peut-on résoudre entièrement ou est-ce une résolution partielle ? Théorème employé :
Résultats trouvés :
B) Isolement de 1 :
Bilan :Point Nom de l’action
mécanique Direction – support de l’action mécanique Norme - intensité
Conclusion du bilan :
______________________________________________________________________________________
Peut-on résoudre entièrement ou est-ce une résolution partielle ? Théorème employé :
Résultats trouvés :
C) Isolement de (3+4) :
Bilan :Point Nom de l’action
mécanique Direction – support de l’action mécanique Norme - intensité
Conclusion du bilan :
______________________________________________________________________________________
Peut-on résoudre entièrement ou est-ce une résolution partielle ? Théorème employé :
Résultats trouvés :
D) Isolement de 5 :
Bilan :Point Nom de l’action
mécanique Direction – support de l’action mécanique Norme - intensité
Conclusion du bilan :
______________________________________________________________________________________
Peut-on résoudre entièrement ou est-ce une résolution partielle ? Théorème employé :
Résultats trouvés :
Annexes :
Document réponse :
Pièce 1 ; ech = 2000 N pour 40 mm
Position bassePièce 5
Position haute
