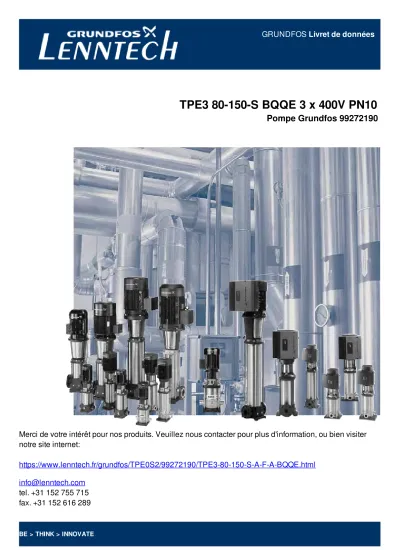

GRUNDFOS Livret de données
TPE3 80-150-S BQQE 3 x 400V PN10
Pompe Grundfos 99272190
Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:
https://www.lenntech.fr/grundfos/TPE0S2/99272190/TPE3-80-150-S-A-F-A-BQQE.html info@lenntech.com
tel. +31 152 755 715 fax. +31 152 616 289
BE > THINK > INNOVATE
Position Quantité Description
1 TPE3 80-150-S A-F-A-BQQE
Référence: 99272190
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 10 (EN 1092-2 et ISO 7005-2).
La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
La pompe est équipée d'un capteur de pression différentielle et de température combiné.
Autres détails du produit
La pompe est conçue pour les applications nécessitant une régulation de la pression ou de la température et offre les modes de régulation suivants :
- AUTOADAPT. Cette fonction ajuste en permanence la courbe de pression proportionnelle et définit automatiquement une courbe plus performante, sans compromettre le confort.
- FLOWADAPT. Ce mode de régulation combine la fonction AUTOADAPT avec une fonction de limitation du débit. La pompe surveille en continu le débit pour assurer que le débit maximum souhaité ne soit pas dépassé. Cela évite l'acquisition d'une vanne de régulation de débit séparée.
- Pression différentielle constante. La hauteur manométrique de la pompe est maintenue constante, indépendamment du débit dans l'installation.
- Pression proportionnelle. La hauteur manométrique de la pompe augmente
proportionnellement au débit pour compenser les pertes de charge importantes dans la tuyauterie de distribution.
- Température constante. La température de retour est maintenue constante. Remarque : Si la pompe est installée dans la tuyauterie de départ, un capteur de température externe doit être installé dans la tuyauterie de retour de l'installation.
- Température différentielle constante. La température différentielle peut être mesurée par un capteur de température différentielle ou par deux capteurs de température distincts.
- Courbe constante. La pompe peut être réglée pour fonctionner à une vitesse constante dans la plage de 25 à 100% de la vitesse maximale.
Le panneau de commande de la boîte à bornes du moteur possède un écran TFT de quatre pouces, des touches et un indicateur Grundfos Eye.
L'écran fournit une interface intuitive et conviviale vers toutes les fonctions. Les touches sont utilisés pour parcourir la structure du menu afin d'accéder aux données relatives à la pompe et aux performances sur place et permettent de régler le point de consigne requis ainsi que le mode de fonctionnement de la pompe sur "Min.", "Max." ou "Arrêt".
Il est également possible de communiquer avec la pompe au moyen de la télécommande
Grundfos GO (accessoire). La télécommande permet d'effectuer des réglages supplémentaires et de prendre connaissance d'un certain nombre de paramètres tels que "Valeur réelle", "Vitesse",
"Alimentation" et "Consommation électrique" totale.
L'indicateur Grundfos Eye sur le panneau de commande fournit une indication visuelle de l'état de la pompe :
• "Sous tension" : Le moteur fonctionne (voyants lumineux rotatifs verts) ou ne fonctionne pas (voyants lumineux verts allumés fixes)
• "Avertissement " : Le moteur fonctionne toujours (voyants lumineux rotatifs jaunes) ou est arrêté (voyants lumineux jaunes allumés fixes)
• "Alarme" : Le moteur est arrêté (voyants lumineux clignotants rouges).
Position Quantité Description
L'indice de rendement minimal (MEI) du produit est égal ou supérieur à 0,70. Le Règlement de la commission (UE) détermine le meilleur indice de rendement des pompes disponibles sur le marché depuis le 1er janvier 2013.
Pompe
Le corps et la tête de pompe ont un revêtement cataphorèse pour améliorer la résistance à la corrosion.
Le traitement cataphorèse comprend les étapes suivantes : 1) Nettoyage à base d'une solution alcaline.
2) Pré-traitement avec couche en phosphate de zinc.
3) Cataphorèse cathodique (époxy).
4) Séchage du film peint à 200-250°C.
1: Corps de pompe 2: Roue
3: Collerette
4: Tête de pompe/lanterne 5: Bout d'arbre
Le corps de pompe est muni d'une bague de centrage en acier inoxydable/PTFE, facile à changer, pour réduire la quantité de liquide coulant depuis le côté refoulement de la roue vers le côté aspiration. La roue est sécurisée à l'arbre avec un écrou.
La pompe est équipée d'une garniture à soufflet en élastomère avec transmission de couple au travers du ressort et autour du soufflet. En raison du soufflet, la garniture ne porte pas l'arbre et le mouvement axial n'est pas empêché par des dépôts sur l'arbre.
Garniture primaire :
• Matériau de la bague de garniture mobile : carbure de silicium (SiC)
• Matériau du grain fixe : carbure de silicium (SiC)
Cette association de matériaux est utilisée lorsqu'une résistance à la corrosion plus élevée est nécessaire. La grande robustesse de cette association de matériaux offre une bonne résistance contre les particules abrasives.
Matériau de la garniture secondaire : EPDM (caoutchouc éthylène-propylène)
L'EPDM a une excellente résistance à l'eau chaude. L'EPDM ne convient pas pour les huiles minérales.
La lanterne forme le raccordement entre le corps de pompe et le moteur ; elle est équipée d'une vis de purge d'air manuelle pour la ventilation du corps de pompe et de la chambre de la garniture mécanique. La garniture entre la lanterne et le corps de pompe est un joint torique.
La pièce centrale de la lanterne est munie de dispositifs de protection contre l'arbre et l'accouplement. L'arbre de la pompe est fixé directement sur l'arbre du moteur à l'aide d'une clavette et de vis de réglage.
Moteur
Le moteur est complètement fermé et ventilé avec les principales dimensions conformes aux normes CIE et DIN. Les tolérances électriques sont conformes à la norme CIE 60034.
Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2.
Le moteur ne nécessite pas de protection moteur externe. L'unité de commande du moteur est équipée d'une protection contre les élévations de température lentes et rapides, par exemple en cas de surcharge constante et de blocage.
La boîte à bornes contient les bornes pour les connexions suivantes : - une entrée digitale dédiée
- deux entrées analogiques, 0(4)-20 mA, 0-10 V
- une entrée digitale configurable ou une sortie collecteur ouvert
Position Quantité Description
- capteur de température et de pression différentielle combiné Grundfos (raccordé séparément)
- alimentation 24 V pour capteurs
- deux sorties relais signal (contacts libres) - une connexion GENIbus
- une interface pour le module fieldbus CIM Grundfos.
Caractéristiques techniques
Commandes:
Frequency converter: Built-in Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C Liquid temperature during operation: 20 °C
Masse volumique: 998.2 kg/m³
Technique:
Débit nominal: 44.5 m³/h
Pression nominale: 9.9 m
Diamètre réelle de la roue mobile: 90 mm Garniture mécanique primaire: BQQE
Tolérance de courbe: ISO9906:2012 3B Matériaux:
Corps de pompe: Fonte
EN-JL1040 ASTM A48-40 B
Roue mobile: Composite PES/PP 30% GF
Installation:
Plage température ambiante: -20 .. 50 °C Pression maximale de service: 10 bar
Bride standard: DIN
Raccordement tuyauterie: DN 80 Pression par étage: PN 10
(@): 360 mm
Taille de bride pour moteur: 56C Donnée électrique:
Type moteur: 90SC
Classe de rendement IE: IE5 Puissance nominale - P2: 1.5 kW Fréquence d'alimentation: 50 Hz Tension nominale: 3 x 380-500 V
Courant nominal: 2.90-2.40 A
Cos phi - facteur de puissance: 0.92-0.85 Vitesse nominale: 360-4000 mn-1
Rendement IE: 88.9%
Rendement moteur à pleine charge: 88.9 % Indice de protection (IEC 34-5): IP55 Classe d'isolement (IEC 85): F Autres:
Index de Rendement Minimum, MEI ≥: 0.7
Status ErP: EuP Standalone/Prod.
Poids net: 36.7 kg
Poids brut: 45.4 kg
Colisage: 160 m3
Danish VVS No.: 381624150
99272190 TPE3 80-150-S A-F-A-BQQE 50 Hz
H [m]
0 2 4 6 8 10 12 14 16
Q [m³/h]
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70
eta [%]
0 20 40 60 80 100 TPE3 80-150-S, 3*400 V
100 %
90 %
80 %
70 %
60 %
50 %
40 %
21 %
P [kW]
0.0 0.5 1.0 1.5 2.0
NPSH [m]
0 5 10 15 20
P1 (motor+freq.converter)
P2
H [m]
0 2 4 6 8 10 12 14 16
Q [m³/h]
0 10 20 30 40 50 60
eta [%]
0 20 40 60 80 100 TPE3 80-150-S, 3*400 V
100 %
90 %
80 %
70 %
60 %
50 % 40 %
21 %
P [kW]
0.0 0.5 1.0 1.5 2.0
NPSH [m]
0 5 10 15 20 P1 (motor+freq.converter)
P2
158
158 158
80
97 123 360
165
94 545
176
134134 122
3 15 8 26 23 25 24 7 21 20 22
B Y 6 5 2 4 10
A +24 V*
1 14 9 12 17 19 11 18
+24 V*OC DI
+24 V*
AI2 GDS RX GDS TX GND GENIbus A
GENIbus B
+24 V GND GENIbus Y GND DI1 AI1 DI3/OC1 LiqTec AI3
GND DI2 LiqTec GND AO Pt100/1000 Pt100/1000 DI4/OC2 GND
+24 V*OC DI
GND NC C2 NO NC C1 NO
+24 V*
+24 V* +24 V*/5 V*
L2 L1
L3 PE
L3 L2 L1
+24 V* +24 V*/5 V*
+24 V*
+24 V*/5 V*
+5 V*
+5 V +24 V +5 V +5 V*
Description Valeur
Information générale:
Nom produit: TPE3 80-150-S
A-F-A-BQQE
Code article: 99272190
Numéro EAN:: 5713826359713
Technique:
Débit nominal: 44.5 m³/h
Pression nominale: 9.9 m
Pression maxi: 150 dm
Diamètre réelle de la roue mobile: 90 mm Garniture mécanique primaire: BQQE
Tolérance de courbe: ISO9906:2012 3B
Version de pompe: A
Modèle: A
Matériaux:
Corps de pompe: Fonte
EN-JL1040 ASTM A48-40 B
Roue mobile: Composite PES/PP 30%
GF
Code matériau: A
Installation:
Plage température ambiante: -20 .. 50 °C Pression maximale de service: 10 bar
Bride standard: DIN
Raccordement tuyauterie: DN 80
Pression par étage: PN 10
(@) 360 mm
Taille de bride pour moteur: 56C
Code raccordement: F
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C Liquid temperature during operation: 20 °C
Masse volumique: 998.2 kg/m³
Donnée électrique:
Type moteur: 90SC
Classe de rendement IE: IE5 Puissance nominale - P2: 1.5 kW Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 2.90-2.40 A
Cos phi - facteur de puissance: 0.92-0.85
Vitesse nominale: 360-4000 mn-1
Rendement IE: 88.9%
Rendement moteur à pleine charge: 88.9 % Indice de protection (IEC 34-5): IP55 Classe d'isolement (IEC 85): F
Protection moteur: OUI
No moteur: 99138002
Commandes:
Armoire de commande: HMI300 - Graphique
Module fonction: FM300 - Avancé
Frequency converter: Built-in Autres:
Index de Rendement Minimum, MEI ≥: 0.7
Status ErP: EuP Standalone/Prod.
Poids net: 36.7 kg
Poids brut: 45.4 kg
Colisage: 160 m3
Fichier configuration No: 98484792
Danish VVS No.: 381624150
1581581588097123360165
99272190 TPE3 80-150-S A-F-A-BQQE 50 Hz
cos phi eta
0.0 0.2 0.4 0.6 0.8
P2 [kW]
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4
I [A]
0.0 1.0 2.0 3.0 4.0 TPE380-150-S + 90SC 1.5 kW 3*400 V, 50 Hz
eta cos phi
I
n [rpm]
0 1000 2000 3000
P1 [kW]
0.0 1.0 2.0 3.0 n
P1 (motor+freq.converter)
n = 100 %
99272190 TPE3 80-150-S A-F-A-BQQE 50 Hz
Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.
Mise en garde: ce dessin d'encombrement simplifié ne montre pas tous les détails.
158
158 158
80
97 123 360
165
94 545
176
134134 122
99272190 TPE3 80-150-S A-F-A-BQQE 50 Hz
Note ! Toutes les unités sont en [mm] sauf précision contraire.
3 15
8 26 23 25 24 7 21 20 22
B Y 6 5 2 4 10
A +24 V*
1 14
9 12 17 19 11 18
+24 V*OC DI
+24 V*
AI2 GDS RX GDS TX GND GENIbus A
GENIbus B
+24 V GND GENIbus Y GND DI1 AI1 DI3/OC1 LiqTec AI3
GND DI2 LiqTec GND AO Pt100/1000 Pt100/1000 DI4/OC2 GND
+24 V*OC DI
GND
NC C2 NO NC C1 NO
+24 V*
+24 V* +24 V*/5 V*
L2 L1
L3 PE
L3 L2 L1
+24 V* +24 V*/5 V*
+24 V*
+24 V*/5 V*
+5 V*
+5 V +24 V +5 V +5 V*
Vue éclatée (tm019315 1600)
13 78
8 7
9 1 70
3
6 2
19b
76 1b 71 19
10 7 16 64
17
14
18a 18
13
TM019315
Dessin en coupe (tm019325 1600)
17 19
71 6
1 1b
70
2 3
19b 76
13
10
16
18 14 64
9
7 8 7
TM019325
Vue éclatée
Dessin en coupe
25a
5a 25 22 27 21
2a
2
3
1
74
Avertissement: Les informations sur la pompe Grundfos figurant dans ce document peuvent être dépassées.
Les données peuvent être modifiées sans préavis.
Veuillez nous contacter pour vérifier que les données ci-dessus sont toujours exactes / à jour.
Toutes les informations sont protégées par le droit d'auteur de l’entreprise Grundfos.
