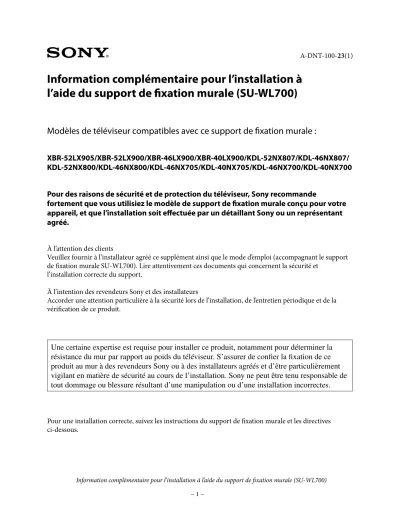

Information complémentaire pour l’installation à l’aide du support de fixation murale (SU-WL700)
Modèles de téléviseur compatibles avec ce support de fixation murale :
XBR-52LX905/XBR-52LX900/XBR-46LX900/XBR-40LX900/KDL-52NX807/KDL-46NX807/
KDL-52NX800/KDL-46NX800/KDL-46NX705/KDL-40NX705/KDL-46NX700/KDL-40NX700
Pour des raisons de sécurité et de protection du téléviseur, Sony recommande
fortement que vous utilisiez le modèle de support de fixation murale conçu pour votre appareil, et que l’installation soit effectuée par un détaillant Sony ou un représentant agréé.
À l’attention des clients
Veuillez fournir à l’installateur agréé ce supplément ainsi que le mode d’emploi (accompagnant le support de fixation murale SU-WL700). Lire attentivement ces documents qui concernent la sécurité et
l’installation correcte du support.
À l’intention des revendeurs Sony et des installateurs
Accorder une attention particulière à la sécurité lors de l’installation, de l’entretien périodique et de la vérification de ce produit.
Une certaine expertise est requise pour installer ce produit, notamment pour déterminer la résistance du mur par rapport au poids du téléviseur. S’assurer de confier la fixation de ce produit au mur à des revendeurs Sony ou à des installateurs agréés et d’être particulièrement vigilant en matière de sécurité au cours de l’installation. Sony ne peut être tenu responsable de tout dommage ou blessure résultant d’une manipulation ou d’une installation incorrectes.
Pour une installation correcte, suivez les instructions du support de fixation murale et les directives ci-dessous.
A-DNT-00-23()
Installation du support de fixation murale
Installez le support de fixation de la base et le support de fixation.
1 Ouvrez l’emballage du support de fixation murale et vérifiez que toutes les pièces nécessaires sont présentes ainsi que le mode d’emploi.
2 Décidez de l’emplacement où vous voulez installer votre téléviseur. Voir le verso de la page pour consulter le tableau des dimensions d’installation des téléviseurs.
Tableau des dimensions
Point central de l’écran
Unité : pouces (mm) Nom du modèle Dimensions
de l’écran
Dimension au centre de
l’écran
Longueur pour chaque angle de fixation Angle (0°) Angle (20°)
XBR-52LX90* (1,261)46 3/4 31 (804)3/4 (13)17/32 17 (434)1/8 (75)3 15 (390)3/8 29 (753)3/4 19 (495)1/2 XBR-46LX900 (1,127)44 3/8 28 (727)5/8 2 (52)1/8 17 (434)1/8 (75)3 14 (364)3/8 26 (681)7/8 19 (495)1/2 XBR-40LX900 39 (994)1/4 25 (652)3/4 3 (89)5/8 17 (434)1/4 (75)3 13 (338)3/8 24 (610)1/8 19 (495)1/2 KDL-52NX80* (1,261)49 3/4 (787)31 (13)17/32 16 (421)5/8 (75)3 15 (389)3/8 29 (745)3/8 19 (488)1/4 KDL-46NX80* (1,127)44 3/8 (710)28 2 (52)1/8 16 (421)5/8 (75)3 14 (362)3/8 26 (673)1/2 19 (488)1/4 KDL-46NX70* (1,127)44 3/8 28 (716)1/4 2 (52)1/8 16 (427)7/8 (75)3 14 (362)3/8 26 (679)3/4 19 (493)1/2
3 Installez le support de fixation de la base sur le mur.
Reportez-vous au mode d’emploi du SU-WL700.
4 Retirez le support de table du téléviseur, si nécessaire.
Retirez le couvercle inférieur et le couvercle de borne avant de retirer le support de table.
Couvercle inférieur Couvercle de borne
Retirez les vis guidées par les flèches du téléviseur.
✍
• Ne retirez pas le support de table pour une raison autre que l’installation des accessoires correspondants sur le téléviseur.• Lorsque vous retirez le support de table du téléviseur, posez la face de ce dernier sur une surface de travail stable de dimensions supérieures à celles du téléviseur.
• Pour éviter d’endommager la surface du téléviseur, veillez à recouvrir la surface de travail d’un linge doux.
• Lorsque vous soulevez ou déplacez le téléviseur, insérez un linge doux en dessous pour éviter tout dégât.
• Le nombre et la position des vis à l’arrière du téléviseur varient selon le modèle du téléviseur. Veillez à lire le mode d’emploi de votre téléviseur.
ATTENTION
• Si la surface du téléviseur subit une pression ou un choc, le téléviseur risque de se briser ou d’être endommagé.
• Posez le téléviseur, écran vers le bas, sur une surface stable horizontale en laissant le support de table dépasser au-delà du bord de la surface. Si la face avant du téléviseur et la base du support de table se trouvent sur la même surface horizontale, vous risquez de travailler dans des conditions instables et d’endommager le téléviseur.
• Lorsque vous détachez le support de table du téléviseur, saisissez fermement le support de table des deux mains.
5 Branchez le cordon d’alimentation CA fourni.
✍
• Ne fixez pas le couvercle inférieur ni le couvercle de borne.6 Placez les entretoises. (XBR-52LX90 * /KDL-52NX80 * uniquement)
Placez les quatre entretoises (fournies).
Retirez les quatre vis et veillez à les ranger dans un endroit sûr, hors de la portée des enfants.
* Dans les noms de modèle utilisés, le « » indique les numéros et/ou caractères spécifiques à chaque modèle.
7 Fixez temporairement le support de fixation à l’arrière du téléviseur.
Serrez temporairement le dessus du support de fixation à l’aide de deux vis (+PSW M6 × 6).
Vis
Support de fixation
8 Fixez la patte de verrouillage en dessous du support de fixation.
Déplacez temporairement le dessous du support de fixation vers l’extérieur.
✍
• Si le dessous du support de fixation ne bouge pas, desserrez les vis (retournez à l’étape 7). Insérez les broches du support de fixation dans les orifices de la patte de verrouillage.
Remettez le support de fixation dans sa position d’origine afin de fixer la patte de verrouillage.
Patte de verrouillage
9 Fixez le support de fixation à l’arrière du téléviseur.
Si vous utilisez un tournevis électrique, réglez son couple sur N•m {0 kgf•cm} environ.
Serrez le dessous du support de fixation à l’aide de deux vis (+PSW M6 × 6).
Vérifiez que toutes les vis sont fermement serrées avec un couple équivalent à l’arrière du téléviseur.
Vis
10 Réglez l’angle du support de fixation.
Utilisez la clé hexagonale fournie.
Si vous installez l’écran parallèlement au mur (0 degré), il n’est pas nécessaire de régler l’angle du support de fixation (procédures et ci-dessous).
Retirez les deux vis de réglage de l’angle du support de fixation.
Fixez les vis aux trous correspondant à l’angle souhaité (« », « », « 0 », « » ou « 0 »).
Clé hexagonale
✍
• Assurez-vous que les côtés gauche et droit sont tous deux réglés selon le même angle et fixez les vis dans les trous correspondant à cet angle (deux vis de chaque côté, gauche et droit).• Vérifiez que les deux bras du support de fixation sont vissés solidement.
ATTENTION
Veillez à ne pas vous pincer les doigts lorsque vous réglez l’angle du support de fixation.
11 Installez le téléviseur sur le mur.
Reportez-vous au mode d’emploi du SU-WL700.
Pour exécuter cette tâche, vous devez prévoir deux personnes au minimum.
N’essayez pas de soulever le téléviseur par vous-même.
Pour savoir comment tenir et déplacer le téléviseur, reportez-vous au mode d’emploi de votre téléviseur.
✍
• Lorsque vous remettez le téléviseur sur le support, exécutez les étapes ci-dessus dans l’ordre inverse.• Déposez les vis ou installez le support de fixation sur une surface stable et de niveau.
• La disponibilité des modèles de téléviseur peut varier selon le pays/la région.
• La disponibilité de ce support de fixation murale (SU-WL700) peut varier selon le pays/la région.
