Diffusion ´ electrique

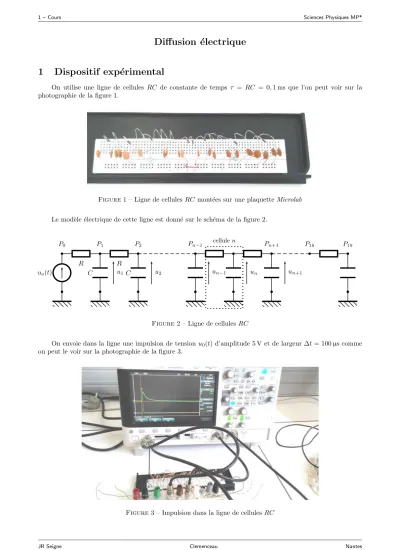

1 Dispositif exp´ erimental
On utilise une ligne de cellules RC de constante de temps τ = RC = 0,1 ms que l’on peut voir sur la photographie de la figure 1.
Figure1 – Ligne de cellulesRC mont´ees sur une plaquetteMicrolab
Le mod`ele ´electrique de cette ligne est donn´e sur le sch´ema de la figure 2.
b b b b b b b
bb
uo(t)
b bbbb bbb b bbbb bbb b bbb
bb
cellulen
un
P19
Pn+1
Pn−1
un−1 un+1
R C
P0 P1 P2 P18
R
u1 C u2
Figure2 – Ligne de cellules RC
On envoie dans la ligne une impulsion de tensionu0(t) d’amplitude 5 V et de largeur ∆t= 100µs comme on peut le voir sur la photographie de la figure 3.
Figure 3 – Impulsion dans la ligne de cellulesRC
JR Seigne Clemenceau Nantes
Sciences Physiques MP* Cours – 2
2 Enregistrement de l’impulsion
2.1 Situation apr` es la premi` ere cellule
Figure4 – Impulsion apr`es 1 cellule RC
2.2 Situation apr` es la deuxi` eme cellule
Figure5 – Impulsion apr`es 2 cellules RC
JR Seigne Clemenceau Nantes
3 – Cours Sciences Physiques MP*
2.3 Situation apr` es la troisi` eme cellule
Figure6 – Impulsion apr`es 3 cellules RC
2.4 Situation apr` es la quatri` eme cellule
Figure7 – Impulsion apr`es 4 cellules RC
JR Seigne Clemenceau Nantes
Sciences Physiques MP* Cours – 4
