Mbarka .Harbawi Professeur émérite Lycée Regueb
EXERCICE N°1 :
Pour chacun des items suivants ( de 1 à 10) cochez la ou les réponse(s) correcte(s) . 1) La carte topographique représente :
a- le relief sur un plan.
b- le climat de la région.
c- la topographie de la région.
d- les habitations.
2) Sur une carte topographique , on trouve des renseignements sur : a- l’âge des terrains .
b- le réseau hydrologique . c- les fossiles rencontrés .
d- les routes et les zones touristiques .
3) sur une carte topographique , on a trouvé le symbole accompagné du chiffre 842 , cela indique : a- un point sommet .
b- un point bas . c- un point coté . d- un point d’eau .
4) Sur une courbe de niveau , en trait gras , est affiché le chiffre 450 : a- il s’agit d’une courbe maitresse .
b- il s’agit d’une courbe normale .
c- l’équidistance des courbes maitresses est de 100m.
d- l’équidistance des courbes normales est de 5 ou de 10m .
5) La distance réelle entre deux village éloignés de 13.5cm sur une carte topographique dressée à une échelle de 1/100000 est :
a- 1.35km.
b- 13.5km . c- 135km . d- 13500m .
6) Si les courbes de niveau sont serrées , cela indique que la pente est : a- concave .
b- convexe.
c- forte . d- cassante . EXERCICE N°2 :
Complétez les deux tableaux 1 et 2 par ce qui convient en justifiant le calcul.
Tableau 1 :
Distance sur la carte en cm 4 4 ?
Distance sur le terrain en km ? 2000 4000
Echelle 1/20000 ? 1/20000
Tableau2 :
Nom Carte de géographie
physique
Carte géologique de la Tunisie
Carte topographique régionale
Echelle 1/850000 1/500000 1/50000
Distance réelle en m correspondant à 1cm
? ? ?

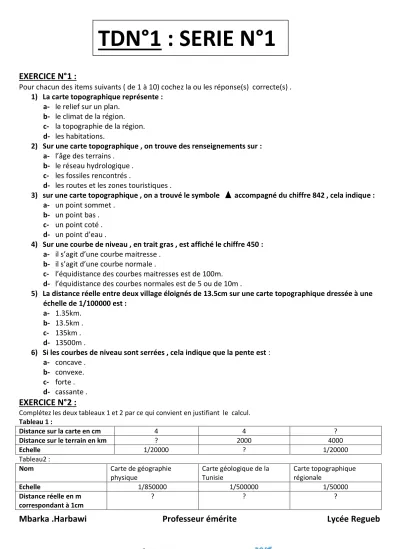

TDN°1 : SERIE N°1
Mbarka .Harbawi Professeur émérite Lycée Regueb
EXERCICE N°3 :
Le document 1 suivant a été réalisé à partir d’une carte topographique d’équidistance e=10m.
Le document 2 montre trois traits de coupe 1.2et3 orientés par rapport au nord géographique (N) .
1) Identifiez le graphe présenté par le document 1 puis lui donnez une définition.
2) Déterminez l’échelle ( échelle verticale et échelle horizontale )de cette carte topographique .Justifiez le calcul 3) Calculez la distance réelle qui sépare les points M et N .
4) A partir de quel trait de coupe 1.2ou 3 présentés par le document2 a été réalisé le graphe du document 1 ? 5) Déterminez les altitudes des points M et N .
6) Les zones 1 et 2 indiquées sur le graphe du document 1 sont représentées sur la carte topographique comme l’indique le document 3 suivant :
Complétez le document 3 par les altitudes correspondantes .
EXERCICE N°4 :
Le document 4 fourni avec l’exercice est un extrait d’une carte topographique régionale .
1) Déterminez la valeur de l’équidistance des courbes de niveau ( courbes maitresses et courbes normales) . 2) Comparez l’écartement des courbes de niveau dans les parties 1 et 2 .Déduisez .
3) Tracez le profil topographique correspondant au trait AC . 4) Analysez le profil obtenu .
5) Peut-on construire un édifice publique au point M .Justifiez .
