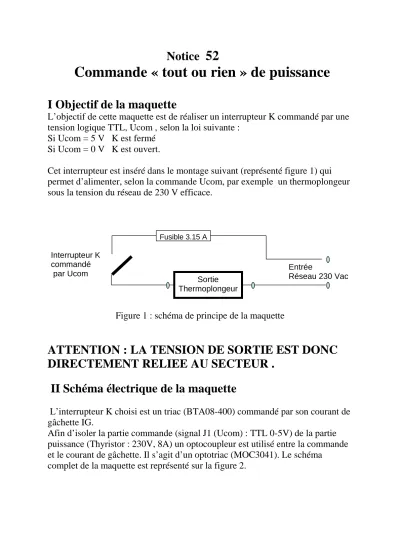

Notice 52
Commande « tout ou rien » de puissance
I Objectif de la maquette
L’objectif de cette maquette est de réaliser un interrupteur K commandé par une tension logique TTL, Ucom , selon la loi suivante :
Si Ucom = 5 V K est fermé Si Ucom = 0 V K est ouvert.
Cet interrupteur est inséré dans le montage suivant (représenté figure 1) qui permet d’alimenter, selon la commande Ucom, par exemple un thermoplongeur sous la tension du réseau de 230 V efficace.
Figure 1 : schéma de principe de la maquette
ATTENTION : LA TENSION DE SORTIE EST DONC DIRECTEMENT RELIEE AU SECTEUR .
II Schéma électrique de la maquette
L’interrupteur K choisi est un triac (BTA08-400) commandé par son courant de gâchette IG.
Afin d’isoler la partie commande (signal J1 (Ucom) : TTL 0-5V) de la partie puissance (Thyristor : 230V, 8A) un optocoupleur est utilisé entre la commande et le courant de gâchette. Il s’agit d’un optotriac (MOC3041). Le schéma
complet de la maquette est représenté sur la figure 2.
Entrée
Réseau 230 Vac Fusible 3.15 A
Sortie Thermoplongeur Interrupteur K
commandé par Ucom
Ucom
Réseau
Thermoplongeur MOC 3041
Ucom
Réseau
Thermoplongeur MOC 3041
Figure 2 : Schéma électrique de la maquette
Attention : le radiateur du triac BTA 08-400 est calculé pour un thermoplongeur consommant 650W maximum.
III Branchement de la maquette
Brancher la tension de commande, Ucom, signal TTL carré entre 0 et 5V sur l’entrée COMMANDE du boitier (fiche BNC). Brancher le thermoplongeur sur la broche SORTIE du boitier (fiche femelle). Ensuite seulement brancher en ENTREE le boitier, par la prise secteur (fiche mâle), sur le réseau 230Vac.
Cette maquette peut être utilisée par exemple pour réaliser une commande de puissance « tout ou rien » d’un thermoplongeur dans le cadre d’une régulation de température.
Les documentations techniques de l’optotriac et du triac sont fournies en annexe.
