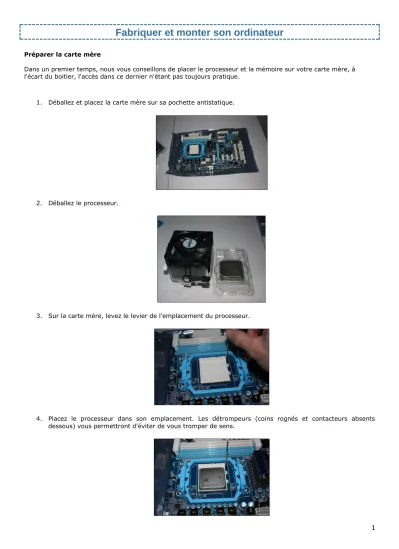

Fabriquer et monter son ordinateur
Préparer la carte mère
Dans un premier temps, nous vous conseillons de placer le processeur et la mémoire sur votre carte mère, à l'écart du boitier, l'accès dans ce dernier n'étant pas toujours pratique.
1. Déballez et placez la carte mère sur sa pochette antistatique.
2. Déballez le processeur.
3. Sur la carte mère, levez le levier de l'emplacement du processeur.
4. Placez le processeur dans son emplacement. Les détrompeurs (coins rognés et contacteurs absents dessous) vous permettront d'éviter de vous tromper de sens.
2
5. Rabaissez le levier et verrouillez-le.
6. Généralement, le dessous du ventilateur est enduit de pate thermique pour améliorer la conductibilité entre le processeur et le ventilateur. Si cela n'est pas le cas, étalez de la pate thermique sur votre processeur.
7. Centrez le ventilateur sur le processeur et posez-le dessus.
8. Attachez les fixations du ventilateur au support de la carte mère.
3
9. Branchez l'alimentation du ventilateur sur la carte mère (prise CPU_FAN).
10. Insérez les modules de mémoire dans leurs emplacements. Commencez par remplir l'emplacement intitulé DDR_1, puis le DDR_2, DDR_3, … Fermez les loquets.
11. Votre carte mère est prête.
4
Préparer le boitier
Avant d'insérer la carte mère, vous devez préparer votre boitier, insérer une alimentation s'il n'y en a pas. Vous pouvez alors insérer et brancher votre carte mère.
1. Ouvrez le boitier en retirant le panneau latéral.
2. Couchez le boitier, cela sera plus simple pour travailler dessus.
3. Fixez l'alimentation au boitier avec les vis fournies.
4. La carte mère sera fixée au boitier par des vis qui viendront se loger dans des petits supports. c'est à vous de placer ces supports sur le fond du boitier pour qu'ils correspondent aux trous de la carte mère.
5
5. Prenez le cache des prises de la carte mère.
6. Fixez-le au boitier.
7. Placez la carte mère sur les supports des boitiers tout en insérant les prises dans le cache mis précédemment. Les trous des vis doivent être alignés avec les supports du boitier. Déplacez-les si nécessaire. Insérez les vis et fixez la carte mère au boitier.
6
8. Vous devez maintenant brancher les éléments frontaux du boitier à la carte mère : diodes, bouton de démarrage.
9. N'hésitez pas à vous référez au schéma de branchement de la documentation de votre carte mère. Sur chaque câble, une petite flèche vous indique le fil positif. Suivez bien le sens : le + du fil doit donc se placer sur le + du connecteur.
7
10. Branchez les ports USB (connecteurs marqués USB 1, USB 2)
11. Les prises écouteurs (F_AUDIO), etc…
12. Branchez l'alimentation 24 ports sur la carte mère.
13. Branchez l'alimentation du processeur (4 ports ou 2x4 ports) sur la carte mère.
8
Assembler les pièces
Vient ensuite l'installation du disque dur, du graveur de DVD, de la carte graphique et des autres cartes d'extension.
1. Insérez le disque dur dans un emplacement 3.5 pouces. Fixez-le au boitier.
2. Branchez un câble SATA sur la carte mère (emplacement SATA 0 ou 1).
3. Branchez-le ensuite au disque dur
4. Branchez une alimentation SATA sur le disque dur.
9
5. Insérez le graveur de DVD par la façade et fixez-le au boitier.
6. Branchez un câble SATA entre le graveur et la carte mère (emplacement SATA 1 ou 2).
7. Branchez une alimentation.
8. Retirez le ou les caches pour l'emplacement de la carte graphique, à côté du connecteur PCI-Express.
10
9. Branchez l'alimentation (ou 2 alimentations si votre carte vidéo le nécessite) PCI-Express sur la carte graphique.
10. Insérez la carte graphique dans son connecteur et dans l'emplacement à l'arrière du boitier.
11. Fixez la carte graphique au boitier avec les vis.
11
12. Si votre boitier est pourvu de ventilateurs, vous pouvez les brancher à l'alimentation à l'aide des connecteurs Molex.
13. Si vous avez des cartes d'extension à brancher (wifi par exemple), faites-le de la même manière que pour la carte vidéo : retirez un cache à l'arrière du boitier, insérez votre carte dans le connecteur et fixez-la au boitier avec une vis.
14. Redressez votre boitier.
15. Pour les premiers démarrages et pour vérifier que tout fonctionne bien, nous allons laisser les panneaux latéraux ouverts.
12
La mise en service
Votre ordinateur est maintenant assemblé. Voici le moment de vérité.
1. Branchez le cordon d'alimentation à l'alimentation du boitier puis sur une prise électrique.
2. Branchez votre écran à la carte graphique. Si la prise ne correspond pas, vous pouvez utiliser l'adaptateur fourni avec la carte graphique.
3. Branchez un clavier et une souris sur les ports USB ou PS2.
13
4. Vous pouvez également brancher vos haut-parleurs.
5. Ainsi que la prise réseau.
6. Si un interrupteur est présent au niveau de l'alimentation, activez-le. Démarrez votre ordinateur.
Roulement de tambour : ça fonctionne.
L'ordinateur ne démarre pas ?
Si votre ordinateur ne démarre pas, vérifiez vos branchements, notamment les petits câbles des éléments frontaux du boitier. Le bouton de démarrage fait en effet partie de ces câbles. Vérifiez ensuite que les différents éléments sont bien branchés : mémoire, carte graphique. N'hésitez pas à
recommencer méticuleusement les étapes précédentes.
14
L'installation du système et des pilotes
Maintenant que votre ordinateur fonctionne, vous devez lui mettre un système d'exploitation comme Windows 7 (ou Linux) et installer les pilotes de votre matériel afin qu'il soit correctement détecté et exploité.
1. Appuyez sur la touche F12 pour accéder au menu de démarrage de votre carte mère. Si cette fonction n'est pas disponible, vous devrez aller dans le BIOS afin d'indiquer à votre ordinateur de booter ("démarrer") sur le lecteur DVD en premier puis sur votre disque dur. Cela est nécessaire pour lancer l'installation d'un système d'exploitation. Sélectionnez votre lecteur DVD, insérez le disque d'installation de votre système dans le lecteur et validez.
2. L'installation de votre système commence. Cela peut être Linux.
3. Ou bien Windows.
15
4. Une fois l'installation terminée et votre ordinateur redémarré, arrêtez-le.
5. Vous pouvez remettre les parois latérales.
6. Démarrez votre ordinateur.
7. Insérez le CD fourni avec votre carte mère.
8. Installez les pilotes pour votre système : disques durs, carte réseau, carte son, chipset, etc… Redémarrez votre ordinateur.
9. Les pilotes réseau ayant été installés, vous disposez d'Internet. Installez alors les pilotes de votre carte graphique (avec le CD fourni ou en les téléchargeant sur le site du fabricant).
10. Vous pouvez ensuite installer les périphériques externes comme une imprimante, un disque dur externe, etc.
