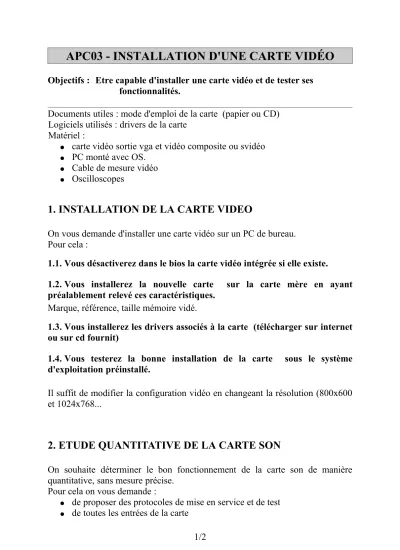

APC03 - INSTALLATION D'UNE CARTE VIDÉO
Objectifs : Etre capable d'installer une carte vidéo et de tester ses fonctionnalités.
Documents utiles : mode d'emploi de la carte (papier ou CD) Logiciels utilisés : drivers de la carte
Matériel :
● carte vidéo sortie vga et vidéo composite ou svidéo
● PC monté avec OS.
● Cable de mesure vidéo
● Oscilloscopes
1. INSTALLATION DE LA CARTE VIDEO
On vous demande d'installer une carte vidéo sur un PC de bureau.
Pour cela :
1.1. Vous désactiverez dans le bios la carte vidéo intégrée si elle existe.
1.2. Vous installerez la nouvelle carte sur la carte mère en ayant préalablement relevé ces caractéristiques.
Marque, référence, taille mémoire vidé.
1.3. Vous installerez les drivers associés à la carte (télécharger sur internet ou sur cd fournit)
1.4. Vous testerez la bonne installation de la carte sous le système d'exploitation préinstallé.
Il suffit de modifier la configuration vidéo en changeant la résolution (800x600 et 1024x768...
2. ETUDE QUANTITATIVE DE LA CARTE SON
On souhaite déterminer le bon fonctionnement de la carte son de manière quantitative, sans mesure précise.
Pour cela on vous demande :
● de proposer des protocoles de mise en service et de test
● de toutes les entrées de la carte 1/2
APC03 - Installation d'une carte vidéo
● de toutes les sorties de la carte
vous disposez pour cela de tous les moyens présents sur le site
2.1. Identifier les différents connecteurs présents sur la carte et donner leur rôle.
2.2. Tester les sorties VGA et Vidéo
Proposer un protocole de test des différentes sorties vidéo de la carte.
Mettre en oeuvre les protocoles et relever les tensions des signaux Conclure.
2.3. Tester les sorties HDMI ou DVI
Chercher sur internet de sinformations sur les signaux présents sur le port DVI ou HDMI
2/2
