0 0,01 0,02 0,03 0,04 0,05 0,06 0,07
0 5000 10000 15000 20000 25000 30000
d(m)
1/L (m-1)

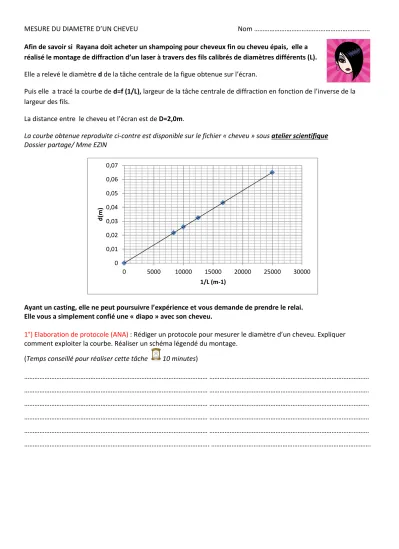

MESURE DU DIAMETRE D’UN CHEVEU Nom ………..
Afin de savoir si Rayana doit acheter un shampoing pour cheveux fin ou cheveu épais, elle a réalisé le montage de diffraction d’un laser à travers des fils calibrés de diamètres différents (L).
Elle a relevé le diamètre d de la tâche centrale de la figue obtenue sur l’écran.
Puis elle a tracé la courbe de d=f (1/L), largeur de la tâche centrale de diffraction en fonction de l’inverse de la largeur des fils.
La distance entre le cheveu et l’écran est de D=2,0m.
La courbe obtenue reproduite ci-contre est disponible sur le fichier « cheveu » sous atelier scientifique Dossier partage/ Mme EZIN
Ayant un casting, elle ne peut poursuivre l’expérience et vous demande de prendre le relai.
Elle vous a simplement confié une « diapo » avec son cheveu.
1°) Elaboration de protocole (ANA) : Rédiger un protocole pour mesurer le diamètre d’un cheveu. Expliquer comment exploiter la courbe. Réaliser un schéma légendé du montage.
(Temps conseillé pour réaliser cette tâche 10 minutes)
……… ……….
……… ……….
……… ……….
……… ……….
……… ……….
………. ……….
Document 2
Le diamètre d’un cheveu humain varie de 15 microns (très fin) à 170 microns (extrêmement épais), avec une moyenne de 60 à 110 microns.
D’après http://www.pantene.fr/hair-science/Pages/hair-structure-science.aspx
2°) Réaliser le montage et appelez l’enseignant (REA)( 5 minutes)
3°) Relever la valeur de d le plus précisément possible ( 5 minutes)
4°) Déterminez le diamètre du cheveu de Rayana en détaillant les calculs ( 5 minutes)
5°) D’après le document 2, quel shampoing conseillerez-vous à Rayana : cheveu très fins, normaux ou épais ? Justifier (VALIDER) ( 5 minutes)
……… ……….
………. ……….
………. ……….
……… ……….
