Cours 3ème Pro-14 V4
1

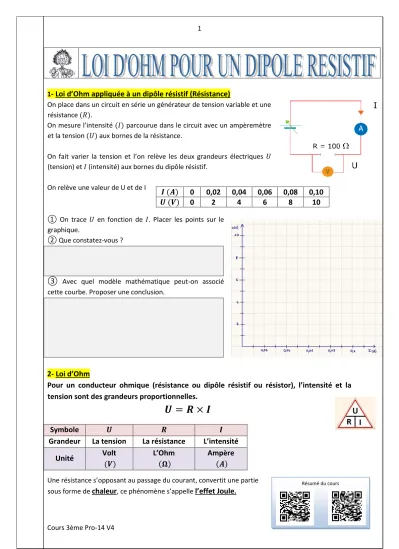

- Loi d’Ohm appliquée à un dipôle résistif (Résistance)
On place dans un circuit en série un générateur de tension variable et une résistance
On mesure l’intensité parcourue dans le circuit avec un ampèremètre et la tension aux bornes de la résistance.
On fait varier la tension et l’on relève les deux grandeurs électriques (tension) et (intensité) aux bornes du dipôle résistif.
On relève une valeur de U et de I
① On trace en fonction de . Placer les points sur le graphique.
② Que constatez-vous ?
③
Avec quel modèle mathématique peut-on associé cette courbe. Proposer une conclusion.2- Loi d’Ohm
Pour un conducteur ohmique (résistance ou dipôle résistif ou résistor), l’intensité et la tension sont des grandeurs proportionnelles.
Une résistance s’opposant au passage du courant, convertit une partie sous forme de
chaleur
, ce phénomène s’appellel’effet Joule
.
0 0,02 0,04 0,06 0,08 0,10
0 2 4 6 8 10
Symbole
Grandeur La tension La résistance L’intensité
Unité Volt
L’Ohm
Ampère
Résumé du cours
2
Cours 3ème Pro-14 V4
3- Applications
Exercice n°1 : Un courant d’intensité traverse une résistance, lorsque la tension entre ses bornes est de .
1-1 Rappeler la loi d’Ohm et exprimer en fonction de et . 1-2 Calculer la valeur de la résistance du conducteur ohmique.
Exercice n°2 : On applique une tension de aux bornes d’un conducteur d’une résistance de .
2-1 Rappeler la loi d’Ohm et exprimer en fonction de et .
2-2 Quelle est l’intensité qui circule dans ce conducteur ? Exprimer le résultat en milliAmpère.
Exercice n°3 : L’intensité qui traverse une résistance de , est de . Rappeler la loi d’Ohm puis calculer la tension appliquée à ses bornes.
Exercice n°4 : Un courant de traverse un conducteur ohmique, lorsque la tension entre ses bornes est de .
4-1 Rappeler la loi d’Ohm et exprimer en fonction de et .
4-2 Calculer la valeur de la résistance du conducteur ohmique. (Arrondir à l’unité le résultat)
