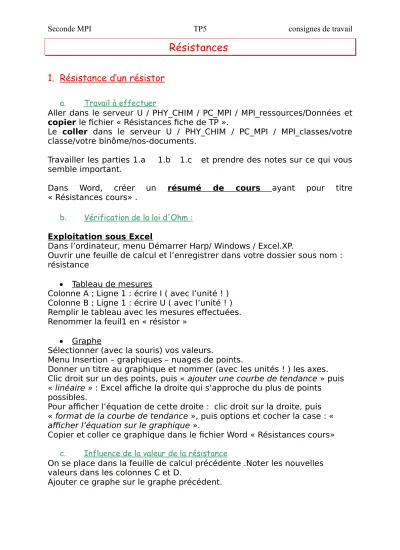

Seconde MPI TP5 consignes de travail
Résistances
1. Résistance d’un résistor
a. Travail à effectuer
Aller dans le serveur U / PHY_CHIM / PC_MPI / MPI_ressources/Données et copier le fichier « Résistances fiche de TP ».
Le coller dans le serveur U / PHY_CHIM / PC_MPI / MPI_classes/votre classe/votre binôme/nos-documents.
Travailler les parties 1.a 1.b 1.c et prendre des notes sur ce qui vous semble important.
Dans Word, créer un résumé de cours ayant pour titre
« Résistances cours» .
b. Vérification de la loi d'Ohm : Exploitation sous Excel
Dans l’ordinateur, menu Démarrer Harp/ Windows / Excel.XP.
Ouvrir une feuille de calcul et l’enregistrer dans votre dossier sous nom : résistance
Tableau de mesures
Colonne A ; Ligne 1 : écrire I ( avec l’unité ! ) Colonne B ; Ligne 1 : écrire U ( avec l’unité ! ) Remplir le tableau avec les mesures effectuées.
Renommer la feuil1 en « résistor »
Graphe
Sélectionner (avec la souris) vos valeurs.
Menu Insertion – graphiques – nuages de points.
Donner un titre au graphique et nommer (avec les unités ! ) les axes.
Clic droit sur un des points, puis « ajouter une courbe de tendance » puis
« linéaire » : Excel affiche la droite qui s’approche du plus de points possibles.
Pour afficher l’équation de cette droite : clic droit sur la droite, puis
« format de la courbe de tendance », puis options et cocher la case : « afficher l’équation sur le graphique ».
Copier et coller ce graphique dans le fichier Word « Résistances cours»
c. Influence de la valeur de la résistance
On se place dans la feuille de calcul précédente .Noter les nouvelles valeurs dans les colonnes C et D.
Ajouter ce graphe sur le graphe précédent.
Seconde MPI TP5 consignes de travail
2. Résistance d’une lampe
a. Tracé de la caractéristique d’une lampe « 6 V 100mA» :
Ouvrir le fichier Excel Résistances ; feuille2 et la renommer « lampe ».
Remplir un tableau.
Tracer le graphe U = f(I ).
b. Utilisation de l’ordinateur :
Mettre l’interface sous tension et relier l’interface à l’ordinateur par une prise USB.Lancer le logiciel Cassy Lab
Réglages
Paramétrage
Afficher les paramètres de mesure :
Représentation :
Cliquer et
paramétrer
Clique
r et
paramétrer
Seconde MPI TP5 consignes de travail Générateur
Lampe
Résistance 100 220 Multimètre : 2
Cassy
