Introduction générale

Contexte de la thèse :

En 1930, L. Lilienfeld de l'Université de Leipzig dépose un brevet dans lequel il décrit le fonctionnement d’un élément qui ressemble au transistor MOS (Métal Oxyde Semiconducteur) actuel. La réalisation pratique d’un composant à effet transistor a été faite en 1947 par les américains John Bardeen, William Shockley et Walter Brattain, chercheurs de la compagnie Bell. Ils ont reçu le prix Nobel de physique en 1956 pour cette découverte. Le transistor a constitué une invention déterminante sans laquelle l'électronique et l'informatique ne possèderaient pas leurs formes actuelles. Le transistor fut considéré comme un énorme progrès face au tube électronique : il est plus robuste, il fonctionne avec des tensions faibles, il peut donc être alimenté par des piles et il fonctionne instantanément une fois mis sous tension [Lilen’03].

Vers 1959, Jack Kilby des laboratoires Texas Instruments allait donner naissance au premier circuit intégré, regroupant sur une même surface de silicium un ensemble de composants actifs et passifs. Quelques mois plus tard, c'est l'équipe de Robert Noyce qui allait déposer à son tour une demande de brevet pour un circuit du même genre. Texas Instruments et d'autres fabricants comme

Fairchild Semiconductor se lancèrent alors dans la production de circuits intégrés.

En 1971, Intel conçoit et commercialise le premier microprocesseur au monde, l'Intel 4004, fonctionnant sur 4 bits et composé de 2300 transistors. La complexité des microprocesseurs n’a depuis pas cessée d’augmenter. La croissance rapide de l’industrie de l’électronique [Dauvin’95] est basée sur l’évolution de la technologie des circuits intégrés en termes de performances et de coût par fonction. Les avancées technologiques ont été obtenues dans les quarante dernières années principalement en réduisant les dimensions des circuits dans le but d’améliorer leur taille (pour un coût de fabrication moindre) et leur fréquence de fonctionnement. Un des cofondateurs d’Intel, Gordon Moore, a d’ailleurs énoncé en 1965 la ‘loi’ empirique portant depuis son nom : le nombre de composants par circuit double approximativement tous les 18 mois [Mann’00]. Cette loi s’est imposée comme un modèle économique décrivant l’évolution technologique des circuits intégrés (Fig. 1).

La brique de base des circuits VLSI (Very Large Scale Integration, i.e. Intégration à Très Grande Echelle) modernes est le transistor MOS à effet de champ (MOSFET – Metal Oxide

Semiconductor Field Effect Transistor, i.e. Transistor à Effet de Champ Métal-Oxyde-Semiconducteur)

qui contribue à lui tout seul à environ 75 % du marché mondial des semiconducteurs. Pour les applications digitales, les défis induits par la réduction des dimensions sont multiples. Il faut ainsi limiter les courants de fuites et les effets de canaux courts, augmenter le courant de saturation tout en diminuant la tension d’alimentation, contrôler les paramètres électriques du dispositif (tension de seuil, fuites) et les effets parasites.

Avec la réduction extrême des dimensions, de nombreux problèmes sévères sont apparus. La poursuite de la réduction des dimensions des transistors va de pair avec l’introduction de nouveaux matériaux dans l’empilement de grille (grilles métalliques, oxydes haute permittivité), dans le canal de conduction afin d’améliorer les propriétés de transport des porteurs ou encore dans les zones de source et drain pour diminuer les résistances d’accès ou encore améliorer l’injection des porteurs dans le canal [ITRS’03][ITRS’04].

Il est également envisagé de modifier la structure de base d’un transistor afin d’augmenter le contrôle électrostatique de la grille. En plaçant par exemple d’autres grilles à l’opposé du dispositif, la capacité de grille est augmentée et le potentiel est mieux contrôlé par l’électrode, limitant ainsi les courants de fuite. En augmentant le nombre de canaux de conduction, on augmente également le courant de saturation.

Parmi les nouveaux dispositifs étudiés dans les laboratoires de recherche, les transistors à grilles verticales FinFET s’annoncent comme de prometteurs candidats. C’est ce type d’architecture qui a fait l’objet de cette thèse.

1E+03 1E+04 1E+05 1E+06 1E+07 1E+08 1E+09 1970 1980 1990 2000 2010

Année de mise sur le marché

Nombre d e tr ansi sto rs par p u ce 4004 8086 80286 80486 Pentium Pentium pro Pentium II Pentium 4 Pentium 4 EE

Fig. 1: Nombre de transistors par puce en fonction de leur date de mise sur le marché pour les microprocesseurs commercialisés par Intel (loi deMoore).

Présentation du manuscrit :

Ce travail de thèse s’intègre dans ce contexte d’évolution rapide de la technologie des transistors MOS. Les objectifs de cette étude consistent en la réalisation, la caractérisation et la compréhension des phénomènes physiques intervenant dans les architectures FinFETs.

Le premier chapitre présente brièvement les concepts de base de la physique des semiconducteurs et des transistors MOS. Il a pour but de positionner le travail effectué dans le cadre de cette thèse dans le contexte global de la microélectronique.

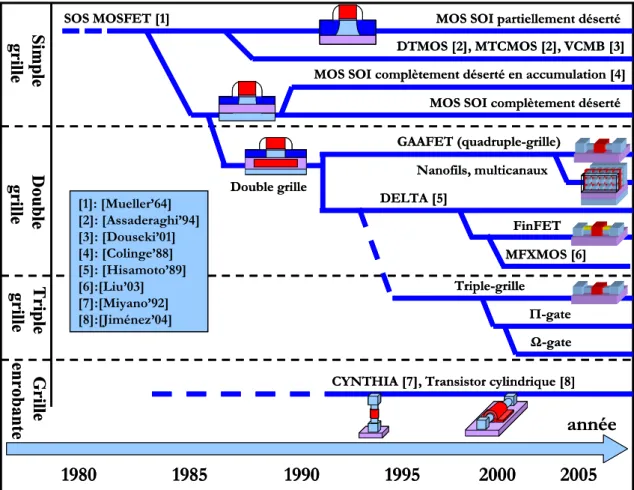

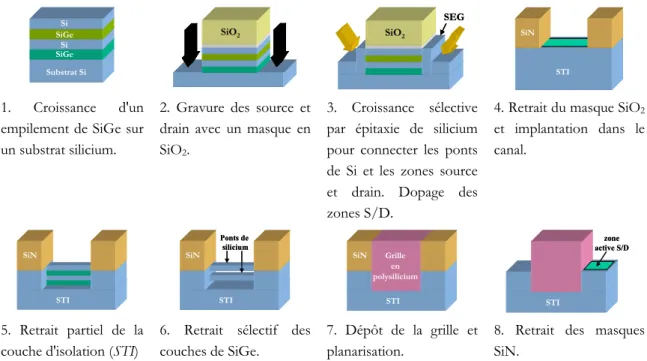

Le deuxième chapitre est plus spécifiquement consacré aux architectures multigrilles. Il a pour objectif de présenter les différents transistors à grilles multiples existants en comparant les techniques de fabrication et les performances.

Le troisième chapitre présente les transistors FinFETs réalisés dans le cadre de cette thèse et leurs performances électriques.

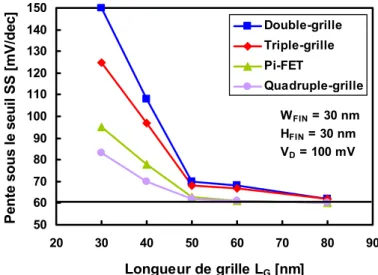

Le but des quatrième et cinquième chapitres est de dégager les phénomènes spécifiques apparaissant dans les structures FinFETs. A travers la caractérisation électrique et la simulation numérique (simulations réalisées avec les logiciels DEVISE et DESSIS de la société ISE®), le quatrième chapitre est consacré aux phénomènes électrostatiques intervenant dans les architectures FinFETs. Les couplages de coin et latéraux sont mis en lumière, ainsi que l’influence de la face arrière et du drain à travers l’oxyde enterré.

Le cinquième chapitre est quant à lui dédié aux phénomènes de transport. A travers la caractérisation électrique, la conduction dans les flancs verticaux permettant de moduler plans et orientations cristallines est étudiée.
