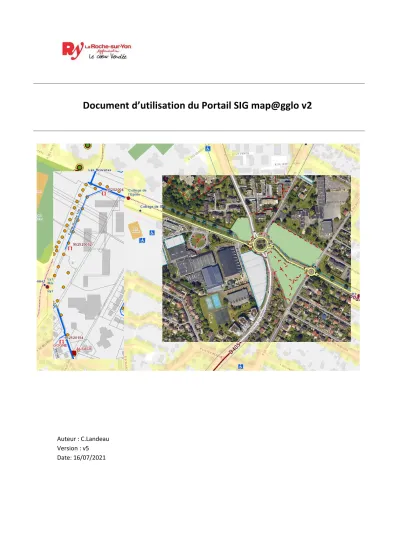

Document d’utilisation du Portail SIG map@gglo v2
Auteur : C.Landeau Version : v5 Date: 16/07/2021
1. SE CONNECTER AU PORTAIL SIG ... 3
2. NAVIGUER ET SE LOCALISER SUR LA CARTE ... 5
2.1 ZOOMER ET SE DEPLACER SUR LA CARTE ... 5
2.2 SE LOCALISER A L’ADRESSE : L’OUTIL DE LOCALISATION BAN ... 5
3. AFFICHER DES DONNEES ... 7
3.1 GERER LA TRANSPARENCE DES COUCHES ... 8
3.2 LES FONDS DE PLANS ... 8
4. SELECTIONNER DES DONNEES ... 9
4.1 INTERROGER LES DONNEES DIRECTEMENT SUR LA CARTE ... 9
4.2 SELECTIONNER LES DONNEES ... 9
4.3 L’OUTIL REQUETE ... 10
4.4 FILTRER LES DONNEES ... 11
5. ACCEDER AUX DONNEES CADASTRALES ... 12
5.1 LOCALISATION CADASTRALE ... 12
5.2 SELECTION MANUELLE DES PARCELLES CADASTRALES ... 14
6. DESSINER SUR LA CARTE ET MESURER ... 15
6.1 DESSINER SUR LA CARTE : LES GEONOTES ... 15
6.2 PRENDRE DES MESURES ... 16
7. REPRESENTATIONS PARCELLAIRES ... 17
8. IMPRIMER ... 18
8.1 IMPRESSION DE PLAN STANDARD ... 18
8.2 PRENDRE UNE PHOTO DE LA CARTE ... 19
9. LA GESTION DE PROJETS ... 20
Sommaire
Le portail SIG est disponible à l’adresse suivante :
https://carto.larochesuryon.fr/portal/home/
Vous arrivez sur la page d’accueil du portail SIG.
Cliquer sur le bouton
- Si vous êtes un agent de la Ville de La Roche-sur-Yon ou de l’agglomération, votre login et
votre mot de passe sont vos codes d’ouverture de session Windows.
- Si vous êtes un agent d’une commune extérieure, vos codes de connexion vous sont
transmis par le SIG de l’agglomération.
- Si vous êtes un nouvel agent, merci de me contacter à [email protected]
pour que je vous crée un compte, ou en cliquant sur « Nous contacter ».
Vous pourrez retrouver le compte avec lequel vous êtes connecté en cliquant sur l’icône à droite de l’application.
Après connexion, vous accédez aux applications.
Par défaut vous visualisez l’ensemble des vignettes d’applications.
1. Se connecter au portail SIG
Pour faire défiler l’ensemble des applications, cliquer sur les boutons et .
Dans le cas où vous ne disposez pas des droits pour accéder à une application, une nouvelle page vous l’indiquera avec le texte et pictogramme ci-dessous :
Si vous disposez des droits d’accès, l’application s’ouvre avec l’interface ci-dessous :
Cette interface sera la même pour toutes les applications SIG, sauf pour l’outil pro Cadastre.
2. Naviguer et se localiser sur la carte
2-1 Zoomer et se déplacer sur la carte
Pour zoomer vers l’avant ou vers l’arrière sur la carte, vous pouvez utiliser la molette de la souris ou l’outil situé en haut à gauche de l’écran.
Pour zoomer sur une zone définie, appuyer sur la touche Majuscule du clavier et tracer un cadre autour de la zone qui vous intéresse.
Vous pouvez passer vers l’étendue précédente ou suivante en cliquant sur les flèches de l’icône : Pour se déplacer sur la carte, cliquer avec la souris et déplacer l’écran sans relâcher.
Pour retourner à la vue de départ d’ouverture de l’application, il faut cliquer sur l’outil « étendue par défaut »
2-2 Se localiser à l’adresse : l’outil de localisation BAN
Pour information, les données saisies dans la BAL85 remontent automatiquement dans la BAN toutes les semaines, une nouvelle adresse créée dans la BAL85 se retrouvera donc dans cet outil de recherche au plus tard une semaine après.
Pour l’ouvrir, veuillez cliquer sur l’icône située dans la barre d’outils en haut à gauche de votre écran.
Choisir d’abord la commune dans laquelle on veut faire la recherche, en tapant son nom ou son code postal, puis saisir votre adresse dans la zone réservée en inscrivant le numéro et le nom de la rue.
L’application vous proposera ensuite la liste des propositions parmi les communes de l’agglomération.
Cliquer sur la proposition qui correspond à l’adresse recherchée. L’application fait un zoom sur l’adresse et un pictogramme rouge se positionne dessus.
L’historique des recherches est conservé jusqu’à la fermeture de l’application.
3. Afficher des données
Pour afficher ou cacher des données sur la carte, il faut utiliser l’outil « Liste des Couches » en haut à droite :
En cliquant dessus, la liste des données de l’application s’affiche à l’écran :
Pour les couches qui font partie d’un groupe de couches, il faut cocher la case pour afficher le groupe de couches et sur la case de la couche pour qu’elle s’affiche. Sur certaines applications, il y a des groupes et sous-groupes de données.
Cocher le groupe de données pour afficher son contenu
Cliquer sur le triangle pour afficher la légende de la couche
Décocher la case pour masquer la donnée Fonctionnalités supplémentaires
disponibles pour la couche
3.1 Gérer la transparence des couches
Vous pouvez ajouter de la transparence à vos données pour voir à la fois vos fonds de plans ou données diverses et la photographique aérienne.
Dans la liste des couches, cliquer sur l’icône située à droite du groupe de données et choisir « transparence », puis faire glisser le curseur :
3.2 Les fonds de plans
Plusieurs fonds de plans sont disponibles dans les applications :
La photo aérienne de 2019 est disponible dans toutes les applications. Les autres photos aériennes sont disponibles dans certaines applications seulement.
Données cadastrales hors parcelles et communes Parcelles et communes
Fond de plan type carte IGN
Toutes les photos aériennes depuis 1950 et les cartes anciennes
4. Sélectionner des données
4-1 Interroger les données directement sur la carte
Dans l’ensemble des applications vous pouvez interroger la données en cliquant directement sur la carte. De nombreuses données ont été configurées afin d’être consultables par un simple clic sur la carte, comme ici.
Lorsque plusieurs couches d’information se superposent, cette
information est disponible en haut à gauche de la fenêtre (2 sur 4 dans la fenêtre du dessus). Vous pouvez passer à la fenêtre suivante en cliquant sur la flèche en haut à droite de la fenêtre.
4.2 Sélectionner les données
Pour sélectionner les données, il faut utiliser l’icône située en haut à droite de votre écran.
Choisir l’outil à utiliser et cliquer sur la carte pour sélectionner des données. L’outil nous demande de
choisir quelle donnée sélectionner :
Ajouter à une sélection existante / supprimer de la sélection
Supprimer la sélection
Choix du mode de sélection : par pointé, avec un rectangle, un cercle ou un polygone.
Cliquer sur celle qui nous intéresse. La fenêtre de sélection se met à jour et se remplit.
Des actions spécifiques sont disponibles, à la fois pour l’ensemble des données sélectionnées, et pour chacune des entités sélectionnées.
Il est ainsi possible d’exporter les données à différents formats (JSON, CSV, XLS…), de se déplacer sur ou de zoomer sur les objets, etc.
4-3 L’outil Requête
Pour utiliser l’outil Requête, il faut cliquer sur l’icône
Vous aurez accès à un certain nombre de requêtes paramétrées, il vous suffit de cliquer sur celle qui vous intéresse pour la lancer.
Les entités sélectionnées apparaissent dans l’onglet Résultats.
Il est possible d’accéder à un certain nombre d’actions sur les entités ou sur l’ensemble de la sélection en cliquant sur les
à droite des entités.
Le résultat apparaît sous la forme d’une couche temporaire qui peut être activée ou désactivée depuis la liste des couches.
Si besoin, vous pouvez demander de nouvelles requêtes en contactant le service SIG.
Actions liées à l’ensemble des données sélectionnées
Actions liées à une donnée en particulier
Ouvrir la fiche attributaire de l’objet sélectionné
4-4 Filtrer les données
Sur certaines applications, il est possible de filtrer les données par rapport à un ou plusieurs critères.
Les filtres sont définis par le service SIG, n’hésitez pas à me contacter si vous souhaitez en mettre en place.
Le filtrage permet de n’afficher que les données correspondant aux critères retenus.
Le choix du critère (frappe du mot ou choix dans un menu déroulant) est effectué par le service SIG en fonction du besoin de l’utilisateur.
Activer / désactiver le filtre en faisant basculer le curseur de gauche à droite
Taper le critère souhaité
Ou choisir le critère dans le menu déroulant
5. Accéder aux données cadastrales
5.1 Localisation Cadastrale
Vous disposez de différentes méthodes pour vous localiser à partir de cet outil. Dans ce document nous allons prendre l’exemple des parcelles cadastrales. L’utilisation est identique pour les autres choix
Il faut commencer par taper les premières lettres de la commune dans laquelle on fait la recherche, puis les premières lettres de la section qu’on recherche. L’outil propose alors la liste des parcelles contenues dans la section.
Pour sélectionner la parcelle, cliquer dessus dans la liste. L’outil fait un zoom sur la parcelle et la sélectionne.
Pour les agents des communes, l’outil propose seulement la recherche dans la commune de l’agent.
Je peux ensuite soit sélectionner la parcelle sur la carte, soit ouvrir la fiche concernant la parcelle.
En cliquant sur l’outil sélection, la parcelle est sélectionnée sur la carte et la fiche sélection s’affiche, permettant un certain nombre d’actions.
Le résultat en cliquant sur le bouton « fiche »
Présentation des outils disponibles en haut de la fiche parcelle
- L’outil « Localiser à la parcelle » vous permettra en un clic de positionner la carte sur la parcelle concernée.
- l’icône « imprimer la fiche PDF », vous produira un document avec l’ensemble des informations propriétaires. Le plus souvent en fonction des navigateurs Web, le fichier va être enregistré dans votre dossier téléchargement
- L’outil export parcelle vous proposera différents types d’export concernant la ou les parcelles Actions sur la parcelle (cf ci-dessous)
Informations générales sur la parcelle
Accès aux informations cadastrales.
Cliquer sur la flèche blanche à droite pour déplier et accéder aux informations.
Si la parcelle est bâtie, un onglet « Elément(s) bâti(s) apparaît.
Localiser la parcelle sur la carte
Localiser la parcelle sur la carte
Impression PDF
Export Excel Accéder au relevé de bien
Un exemple avec les propriétaires bâtis sur plusieurs parcelles
- Le relevé de biens vous ouvrira une fiche type de relevé de propriété.
5.2 Sélection manuelle des parcelles cadastrales
Cet outil vous permettra de sélectionner une ou plusieurs parcelles afin de pouvoir ensuite effectuer les actions vues précédemment, à savoir la consultation de la fiche ou l’édition de document PDF ou Excel.
L’outil de sélection est actif lorsqu’il est de couleur grise (ci-dessous la sélection par point)
Vous obtenez le résultat suivant avec une liste des parcelles et une sélection sur la carte.
6. Dessiner sur la carte et mesurer
6-1 Dessiner sur la carte : les géonotes
Dans la fenêtre qui s’ouvre, choisir « Nouvelle géonote ». Vous arrivez sur la fenêtre suivante :
Par exemple en choisissant un surfacique, voilà la fenêtre qui s’affiche :
Pour dessiner votre zone ou votre ligne, cliquez successivement pour tracer, et terminez la saisie par un double-clic.
Choisir le nom de la géonote et l’enregistrer
Choix du type de dessin : point, lignes (3 types différents), surfaces (6 types différents), texte.
Choix de l’apparence. Des possibilités plus étendues sont disponibles en cliquant sur
Possibilité de symbologies supplémentaires, gérer la transparence, les contours, etc…
Il est possible de calculer les longueurs / surfaces des objets dessinés en cliquant sur Afficher les mesures.
On peut également choisir l’unité de mesure.
Pour ajouter des objets, cliquer sur .
Dans la fenêtre, la liste des dessins s’affiche au fur et à mesure, et des actions sont disponibles pour chacune en cliquant sur
En cliquant sur le dessin qui nous intéresse, on peut accéder à ses propriétés pour modifier son apparence, ou modifier la forme :
Cliquez sur les points gris pour les déplacer et modifier la forme
La géonote enregistrée peut être retrouvée dans la fenêtre initiale en cliquant sur « Bibliothèque de géonotes ».
L’œil à gauche du nom de la géonote sert à la masquer ou à l’afficher.
Une géonote permet de dessiner sur la carte mais ne crée ou ne modifie pas les données du SIG !
6-2 Prendre des mesures
Cette fenêtre vous permet de faire des calculs de mesures sans conserver les résultats.
Mesurer la longueur d’une ligne (différentes unités disponibles).
Mesurer la surface d’une zone Effacer la mesure réalisée
Le widget représentations parcellaires permet d’afficher simplement un certain nombre de thématiques liées au cadastre. Il est disponibles dans les applications suivantes : Cadastre, Aménagement du territoire, Urbanisme.
Pour l’utiliser, lancer l’application et cliquer sur le widget. 9 représentations différentes sont alors proposées :
Pour en afficher une, il suffit de cliquer sur l’icône correspondante. Pour afficher la légende de chaque représentation, cliquer sur le bouton « Afficher plus d’informations » qui se trouve en bas de chaque icône.
7. Représentations parcellaires
8-1 Impression de plan standard
Pour imprimer un document, vous devez cliquer sur l’icône située en haut à droite de l’écran.
8. Imprimer
Titre de la carte
Choix du gabarit de mise en page
Choix du format de fichier en sortie.
Les formats suivants sont également disponibles en cliquant sur la flèche à droite :
Ajout de commentaires
Choix de l’échelle d’impression.
On peut choisir l’échelle dans le menu déroulant ou la taper à la main
Visualisation de la zone qui va s’imprimer. Le fait de se déplacer ou de zoomer va avoir un impact sur cette zone.
La zone hors impression est signalée en couleur.
En cliquant sur , on accède à des paramètres supplémentaires :
Ensuite, 3 options sont possibles :
permet de rajouter des dessins à la mise en page. En cliquant dessus, vous arrivez sur la fenêtre suivante :
La fenêtre « Annoter sur la carte » fonctionne selon le même principe que les géonotes.
Lorsque vous avez terminé vos annotations, cliquer sur le bouton si vous souhaitez modifier à nouveau les paramètres de la mise en page.
Sinon, vous pouvez cliquer sur le bouton pour voir si la mise en page vous satisfait. Si non, vous pouvez retourner sur la fenêtre de paramétrage en cliquant sur le bouton et revenir sur la mise en page.
Si oui, vous pouvez alors cliquer sur le bouton pour générer votre impression. Le bouton Choix de l’unité de la barre d’échelle : m ou km
Choix de la qualité d’impression : basse qualité, bonne qualité ou haute qualité
Possibilité d’afficher ou de masquer la légende ou les attributs
Choisir le type d’objet à créer. Il sera alors possible de choisir son apparence, puis cliquer et tracer le dessin sur la carte.
Lorsque l’impression est terminée, une fenêtre vous demande si vous souhaitez ouvrir ou enregistrer le fichier.
A noter : vous trouverez à droite du bouton Imprimer une petite flèche. Cette flèche vous permet d’accéder à l’historique de vos impressions.
Vous pouvez alors visualiser vos précédentes tâches d’impression et les rouvrir en cliquant dessus.
Cet historique s’efface à la fermeture de la session.
8-2 Prendre une photo de la carte
Pour prendre une photo de la carte, il vous suffit de cliquer sur l’icône correspondante.
Automatiquement, la capture est effectuée et vous visualisez l’aperçu de la capture :
Fermer la fenêtre sans enregistrer
Télécharger le fichier
Le travail réalisé sur une carte peut être enregistré sous la forme d’un projet. Un projet est une sauvegarde du contexte de travail d’un utilisateur. Il enregistre les informations suivantes :
- Les géonotes créées,
- L’étendue géographique : l’emprise cartographique sur laquelle l’utilisateur a positionné son projet, - Les couches affichées et leur niveau de transparence,
- Les éventuelles couches ajoutées à l’application.
Pour enregistrer un projet, cliquer sur l’icône.
9. La gestion de projets
Une question, une remarque, un conseil ?
N’hésitez pas à me contacter :
Projets déjà enregistrés. Cliquer dessus pour charger le projet.
Créer un nouveau projet
Ouvrir la bibliothèque des projets (projets créés et enregistrés par l’administrateur du SIG. Ces projets ne peuvent pas être supprimés par l’utilisateur.
Actions sur les projets
Définir comme favori. Dans ce cas, le projet va se charger automatiquement au lancement de l’application.
