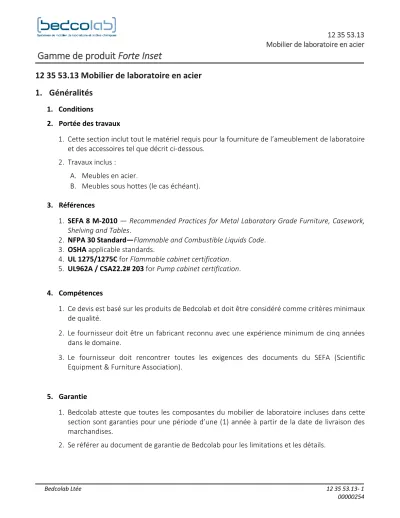

Bedcolab Ltée 12 35 53.13- 1 00000254
12 35 53.13 Mobilier de laboratoire en acier 1. Généralités
1. Conditions
2. Portée des travaux
1. Cette section inclut tout le matériel requis pour la fourniture de l’ameublement de laboratoire et des accessoires tel que décrit ci-dessous.
2. Travaux inclus :
A. Meubles en acier.
B. Meubles sous hottes (le cas échéant).
3. Références
1. SEFA 8 M-2010 — Recommended Practices for Metal Laboratory Grade Furniture, Casework, Shelving and Tables.
2. NFPA 30 Standard—Flammable and Combustible Liquids Code.
3. OSHA applicable standards.
4. UL 1275/1275C for Flammable cabinet certification.
5. UL962A / CSA22.2# 203 for Pump cabinet certification.
4. Compétences
1. Ce devis est basé sur les produits de Bedcolab et doit être considéré comme critères minimaux de qualité.
2. Le fournisseur doit être un fabricant reconnu avec une expérience minimum de cinq années dans le domaine.
3. Le fournisseur doit rencontrer toutes les exigences des documents du SEFA (Scientific Equipment & Furniture Association).
5. Garantie
1. Bedcolab atteste que toutes les composantes du mobilier de laboratoire incluses dans cette section sont garanties pour une période d’une (1) année à partir de la date de livraison des marchandises.
2. Se référer au document de garantie de Bedcolab pour les limitations et les détails.
Bedcolab Ltée 12 35 53.13- 2 00000254
6. Manutention des produits
1. Le fabricant doit fournir un emballage approprié afin de protéger l’intégrité du produit jusqu’à la destination finale.
2. Les requis minimaux d’emballage sont les suivants :
A. Chaque meuble doit être placé sur une palette adaptée pour la manipulation avec un chariot élévateur.
B. Chaque palette doit être recouverte d’une pellicule de protection en plastique.
C. Les meubles peuvent être empilés à un maximum de deux en hauteur. La palette doit être pourvue d’éléments de séparations entre les composantes, de coins protecteurs de carton et d’un emballage de plastique.
2. Produits
1. Matériels
1. Feuilles d’acier roulé à froid de qualité supérieure répondant à la norme ASTM A366-85, classe 1
2. Feuilles d’acier inoxydable de type 304 ou 316 avec un fini satiné # 4 répondant à la norme ASTM A240, A480, A666, A262
3. Verre poli de 3 mm (1/8’’) d’épaisseur répondant à la norme CAN/CGBS-12.3
4. Verre de sécurité laminé de 6 mm (1/4’’) d’épaisseur répondant à la norme CAN/CGSB.12.1 5. Verre de sécurité trempé de 6 mm (1/4’’) d’épaisseur répondant à la norme CAN/CGSB.12.1, 6. Polyéthylène à haute densité (HDPE) répondant à la norme CAS no. 9002-88-4
7. Panneaux isolants de fibres de verre répondant à la norme CB 110/CB-300 ; Matériel répondant à la norme CAN/ULC S-702 Type 1, ASTM C553, ASTM C612, CAN/CGSB-51.10-92 ; Résistance au feu répondant à la norme UL723, CAN/ULC-S102 ; Performance thermique répondant à la norme ASTM C177 or C518, Performance acoustique répondant à la norme ASTM C423.
2. Construction du meuble en acier peint
1. Le mobilier de laboratoire doit être fabriqué conformément au système de mobilier Forte Inset de Bedcolab.
2. Les épaisseurs minimales d’acier suivantes doivent être utilisées dans la fabrication des meubles conformément aux standards nord-américains :
A. Jauge 11 (3.2 mm), pour les rails avants des meubles
B. Jauge 14 (1.7 mm), pour les dispositifs de nivellement et les glissières des tiroirs.
C. Jauge 20 (1.0 mm), pour les boîtes de tiroirs
Bedcolab Ltée 12 35 53.13- 3 00000254
D. Jauge 18 (1.2 mm), pour toutes les autres composantes des meubles incluant le bâti des
meubles et les tablettes.
3. Les meubles doivent avoir réussi avec succès les essais physiques et chimiques requis par le SEFA 8 M-2010. Le manufacturier doit fournir les copies des résultats d’essais.
4. Les meubles doivent être dotés d’une construction entièrement soudée. Chaque boitier doit être autoportant avec une construction rigide, permettant une relocalisation en tout temps.
Les vis et boulons ne sont acceptables que pour être utilisés sur des composantes amovibles.
5. Les soudures doivent être polies. Les soudages par points ne doivent pas être visibles.
6. Chaque meuble doit être fabriqué avec des rails avants et arrières assurant la rigidité de l’ensemble. Les côtés de meuble et les rails doivent former un ensemble rigide d’équerre pour adéquatement intégrer les portes et tiroirs. Les ajustements des portes et tiroirs doivent empêcher la pénétration de poussière dans les meubles.
7. Les côtés incluant les rails verticaux avants et arrières des meubles doivent être fabriqués d’une seule pièce. Les rails verticaux avants doivent être pré-percés pour recevoir les différentes hauteurs de portes, de tiroirs et permettre l’ajustement des tablettes. Ils doivent être renforcés avec un profilé en U pour ajouter à la solidité du meuble. Les rails verticaux arrières doivent être pré-percés pour recevoir les glissières de tiroirs et les supports de tablettes.
8. Toutes les composantes amovibles incluant les portes, les tiroirs, les glissières de tiroirs, les poteaux diviseurs avants et les panneaux de service arrières doivent être interchangeables sur le chantier sans l’aide d’outils spéciaux.
9. Sous chaque coin du meuble un dispositif d’ajustement en hauteur constitué d’un boulon fileté de 3/8” (10 mm) de diamètre doit être fourni. Le dispositif doit permettre un ajustement de 1- 1/2” (38 mm) en hauteur utilisant un tournevis plat. Des bouchons en nylon noir doivent être fournis pour fermer le percement vers le dispositif d’ajustement. Une boîte pleine profondeur supportant les dispositifs est fixée par des soudures à points sur les côtés et le plancher du meuble afin de supporter adéquatement le poids sur les pieds d’ajustement.
10. Pour permettre un accès complet à l’espace de rangement du meuble, tous les cabinets avec portes doubles sont fournis sans poteau central. Le meuble est fabriqué pour permettre d’y insérer un poteau central en tout temps, lequel serait requis pour un arrangement futur de tiroirs et portes différents.
11. Tous les meubles sont fournis avec un coup-de-pied avant continu de 4” (102 mm) de hauteur par 3” (51 mm) de profondeur.
12. La partie avant des côtés du meuble est soudée à un profilé d’acier en U de jauge 11 pour supporter adéquatement le dessus de comptoir.
13. Aucune structure horizontale visible entre les portes et les tiroirs n’est acceptable.
14. Aucun percement n’est fourni sur les côtés extérieurs apparents des meubles.
Bedcolab Ltée 12 35 53.13- 4 00000254
15. Tous les meubles autres que les sections à tiroirs sont fournis avec un panneau arrière amovible
sans l’aide d’outil. Les panneaux ferment l’espace total en hauteur et largeur entre les structures verticales des meubles. Les meubles pour évier sont fournis avec des panneaux de 9” (227 mm) de hauteur pour faciliter l’installation des accessoires de plomberie.
16. Les boîtes de meuble sont fabriquées pour permettre tout réaménagement futur des portes et tiroirs. Tous les poteaux centraux ou tous autres séparateurs sont amovibles ou peuvent être ajoutés en tout temps sans le besoin de nouvelles perforations ou modifications des meubles.
17. Tablettes :
A. Les tablettes en acier roulé à froid sont fournies à 3/4” (19 mm) d’épaisseur avec des plis vers le bas sur les quatre côtés et des plis vers l’intérieur de 3/4” (19 mm) sur l’arrière et le devant.
B. Les tablettes sont ajustables à tous les 1/2” (13 mm) et sont fournies à pleine largeur et profondeur de l’intérieur du meuble.
C. Chaque tablette est supportée par quatre supports en acier avec une couche de zinc.
18. Portes :
A. Les portes sur pentures sont formées avec une partie interne et une partie externe (peintes sur toutes les faces) et fournies avec des panneaux insonorisant CB-110 couvrant la totalité de la porte.
B. Les deux coins du haut de porte sont soudés et polis sur la profondeur totale de la porte.
C. Le panneau interne est amovible et fixé mécaniquement en place par deux rivets sur le panneau externe pour former une porte rigide de 3/4" (19 mm) d’épaisseur. L’assemblage doit être suffisamment rigide pour empêcher les vibrations durant l’ouverture et la fermeture de la porte.
D. Les côtés supportant les pentures sont renforcés adéquatement pour prévenir tout fléchissement.
E. Les poignées sont fournies verticalement dans la partie haute de la porte et du côté opposé aux pentures pour permettre une ouverture naturelle et facile.
19. Tiroirs :
A. Les quatre côtés du bas de tiroir sont retournés vers le haut pour faciliter le nettoyage.
B. Le devant du tiroir est composé d’une partie interne et d’une partie externe (peintes sur toutes les faces) et fournies avec des panneaux insonorisant CB-110 couvrant la totalité du tiroir.
C. Le panneau externe est amovible et fixé mécaniquement en place par deux rivets sur le panneau externe pour former un devant de tiroir de 3/4" (19 mm) d’épaisseur.
Bedcolab Ltée 12 35 53.13- 5 00000254
D. Les côtés du tiroir sont renforcés par un pli sur le haut de 1/2” (13 mm) avec pli retour de
1/4” (6 mm). Le devant et l’arrière du tiroir sont renforcés par un pli vers l’intérieur de 3/4”
(19 mm) sur le pourtour et soudés aux côtés pour former une boîte rigide.
E. Les tiroirs fonctionnent sur des roues de nylon de 1” (25 mm) de diamètre avec roulement à billes. Une roue sur le rail du tiroir et une roue sur le rail du meuble.
F. Les largeurs de tiroirs suivant sont fournies avec des coulisseaux à fermeture automatique et ouverture à 75% : 15” (381 mm), 18” (457 mm), 21” (533 mm), 24” (610 mm) et 30” (762 mm). Les coulisseaux sont conçus pour éviter tout contact métal sur métal et permettre une action de fermeture automatique sur les derniers 7” (178 mm) de l’ouverture du tiroir.
G. Les tiroirs de 36” (914 mm), 42” (1 067 mm) et 48” (1 219 mm) de largeur sont fournis avec des coulisseaux permettant une pleine ouverture du tiroir.
H. Tous les tiroirs-classeurs sont fournis avec des coulisseaux permettant une pleine ouverture du tiroir.
I. Les coulisseaux de tiroirs sont équipés d’un arrêt de sécurité pour éviter tout retrait involontaire, mais qui permet le retrait du tiroir en le soulevant à l’avant et en le tirant vers l’extérieur. La fermeture du tiroir est atténuée par deux pare-chocs en caoutchouc et le tiroir est conçu pour opérer librement et silencieusement lorsque rempli.
J. Une poignée horizontale est fournie dans la partie haute de chaque tiroir à l’exception des tiroirs de 30” (762 mm) et plus qui sont fournis avec deux poignées.
20. Armoires murales et de pleine hauteur :
A. Toutes les armoires murales et de pleine hauteur sont fabriquées en utilisant de l’acier roulé à froid de qualité supérieure en utilisant la même construction que les meubles au sol réguliers.
B. Les côtés, le plancher et le dessus des armoires sont construits avec de l’acier de jauge 18 (1.2 mm) selon une construction similaire des devantures des meubles de base réguliers.
C. Le dos des armoires est fourni avec des plis de 1/2” (13 mm) vers l’arrière sur le pourtour et est soudé par points sur les panneaux de côté, du dessus et du dessous de l’armoire. Le panneau arrière est renforcé avec deux profilés à chapeau soudés verticalement à 5” (125 mm) de chaque côté et est fourni avec deux rangées verticales de percements à tous les 1/2” pour recevoir les supports de tablettes.
D. Le plancher de l’armoire couvre la profondeur et la largeur totales avec des plis vers le bas sur les quatre côtés. Ce panneau est amovible et donne un accès aux percements de fixation vers le mur.
Bedcolab Ltée 12 35 53.13- 6 00000254
E. Les tablettes en acier peint de 3/4” (19 mm) d’épaisseur sont fournies avec des plis vers le
bas sur les quatre côtés et un pli de retour de 3/4” (19 mm) sur le devant et l’arrière.
Chaque tablette est fournie avec quatre supports en acier avec une couche de zinc.
F. Les portes coulissantes en verre sont fabriquées avec du verre poli de 1/4” (6 mm) inséré dans deux rails d’aluminium en bas et en haut sur toute la longueur de la porte. Le rail du bas est fourni avec deux roues de nylon. Un doigt de tirage de 5/8” x 3” (16 mm x 76 mm) sur chaque porte est incrusté dans le verre sur le côté de la porte.
G. Les portes coulissantes en acier peint sont de la même construction que celles des meubles au sol mais sont guidées dans le bas par un rail pleine longueur en aluminium et un rail en nylon noir dans le haut.
H. Les armoires murales et de pleine hauteur peuvent accepter l’ensemble des types de portes listées ci-dessous sans nécessiter des modifications aux armoires. Les armoires peuvent être fournies sans porte ou avec les portes suivantes :
i. Portes en acier peint sur pentures de même construction que les meubles de base.
ii. Portes en verre de 1/8" (3 mm) avec cadre en acier peint de 2" x 3/4" (51 mm x 19 mm).
21. Meubles pour rangement de produits corrosifs (acides et bases) :
A. Les meubles pour produits corrosifs sont de la même construction que les meubles au sol standards, mais avec l’ajout d’une coquille interne monocoque en polyéthylène blanc à haute densité (HDPE). L’intérieur des portes est également couvert avec un revêtement du même matériel de ¼" (6 mm) d’épaisseur. Des supports en HDPE soudés à la coquille permettent deux positions de la tablette en hauteur. Le fond de l’armoire est fourni avec un rebord intégral de 1" (25 mm) de hauteur pour prévenir l’écoulement des liquides vers l’extérieur du cabinet.
B. Des grilles sont fournies dans le haut et le bas des portes pour la circulation de l’air.
C. Chaque meuble est pourvu d’une tablette perforée en polyéthylène blanc à haute densité (HDPE) fournie avec un renforcement en acier inoxydable.
D. Chaque meuble est identifié "ACIDES" ou "BASES" ou "CORROSIVES" sur un autocollant ou par sérigraphie selon les demandes du client.
E. Chaque meuble est fourni avec un raccord d’évacuation de 1-1/2" (38 mm) situé dans le dos du meuble.
F. Toute la quincaillerie interne est fournie en plastique de résistance chimique.
8. Meubles pour rangement de produits inflammables :
Bedcolab Ltée 12 35 53.13- 7 00000254
A. La construction du meuble rencontre les requis du O.S.H.A. Standard 1910-106 (d)(3), et
du NFPA 30 Standard—Flammable and Combustible Liquids et est certifiée selon le UL 1275/UL1275C.
B. Les meubles sont fabriqués en acier de jauge 18 (1.2 mm) avec murs à paroi double remplis d’isolation thermique dans le plancher, les murs et le dessus. Le plancher est construit en acier galvanisé, encastré dans le meuble de 2" (51 mm) sous l’ouverture avant. Les quatre coins du plancher sont soudés pour former un espace étanche aux liquides.
C. Le meuble est pourvu de quatre boulons de 3/8" (10 mm) de diamètre tel que sur les meubles de base réguliers.
D. Le dos de chaque meuble est fourni avec deux évents coupe-feu de 2" (51 mm).
E. Chaque meuble est fourni avec une tablette en acier galvanisé de jauge 16 (1.5 mm) avec ajustement aux 2’’ c/c.
F. Chaque meuble est identifié "INFLAMMABLE – GARDER LE FEU À DISTANCE" sur un autocollant ou par sérigraphie selon les demandes du client.
G. Les portes sont fournies avec pentures continues en acier peint et un joint d’étanchéité ignifuge sur le pourtour de l’ouverture. La poignée est pourvue d’un mécanisme de verrouillage à trois points.
H. En option, un mécanisme de fermeture automatique est disponible.
9. Meubles à pompe :
A. La construction est certifiée à la norme UL962A/CSA22.2# 203.
B. Les meubles à pompe sont de même construction que les meubles au sol réguliers.
L’intérieur du cabinet (dos, côtés et dessus) est doublé avec de panneaux d’insonorisation CB-300. Pour protéger les panneaux d’insonorisation, des panneaux d’acier perforé sont apposés sur les portes, le dos, les côtés et le dessus.
C. Le meuble est pourvu d’une tablette à rebord d’une capacité de 100 lb et équipée de coulisseaux à pleine ouverture.
i. Le meuble est pourvue des composants électriques suivantes avec un filage vers une boîte de jonction située à l’arrière du meuble :
a. Une prise double 120V/15–20 A située sur le dos intérieur du meuble.
b. Un interrupteur 15A, avec une surcharge thermique de 4.90 A, est fixé sur le panneau extérieur avant du meuble.
D. Le meuble est aussi pourvu d’un collet d’évacuation de 2" (51 mm) de diamètre situé dans le haut du coin gauche du panneau arrière et un tuyau de 1 ½" (38 mm) dans le haut du cabinet (pour amener de la tuyauterie par le client vers la pompe).
Bedcolab Ltée 12 35 53.13- 8 00000254
22. Quincaillerie :
A. Poignées : toutes les poignées pour les meubles en acier peint des meubles et armoires sont selon les choix suivants :
i. Poignées encastrées en PVC noir de 4" (102 mm) de longueur ii. Poignées encastrées en aluminium de 4" (102 mm) de longueur iii. Poignées en tube d’acier inoxydable de 4″ (102 mm) de longueur
B. Pentures : Les pentures sont à cinq articulations et fixées aux meubles et aux portes par vis à tête fraisée. Les pentures sont selon les options suivantes :
i. Acier peint noir
ii. Acier inoxydable satiné iii. Acier inoxydable
C. Loquets de portes : en acier avec finition de zinc du type à ressort avec rouleau en nylon ajustable.
D. Gâche de porte : fait en acier peint et partie prenante de la structure du meuble.
E. Niveleurs : Les niveleurs sur les quatre coins du meuble sont en placage d’étain de 3/8”
(10 mm) par 2 1/2” (64 mm) de longueur. Les niveleurs peuvent, en option, être fournis avec des capuchons de protection de plastique gris.
F. Bouchons : les bouchons dans le plancher des meubles sont en nylon noir.
G. Supports de tablettes : en acier fini zinc tel que Roll-It # 101.
H. Pare-chocs des portes et tiroirs : en caoutchouc clair et autocollant. Deux pare-chocs fournis sur chaque porte ou tiroir.
I. Coulisseaux de tiroirs disponibles selon une des options suivantes :
i. Coulisseaux à fermeture automatique et ouverture de 75% du tiroir - Bedcolab modèle # DT002 avec 7″ (178 mm) d’auto fermeture —150 lb de capacité.
ii. Coulisseaux à pleine ouverture du tiroir — 200 lb de capacité.
J. Tous les tiroirs classeurs et les tiroirs de 36” (914 mm) de longueur ou plus : coulisseaux à pleine ouverture du tiroir – 200 lb de capacité.
Des tiges support pour chemises de format lettre ou légale en acier de 1/8” x 3/4” (3 mm x 19 mm) sont fournies dans tous les tiroirs classeurs et peuvent être positionnées selon la dimension des chemises.
23. Fini des meubles :
A. Lorsque la fabrication des composantes de meubles est complétée, toutes les surfaces doivent être libres d’égratignures et d’imperfections et les soudures doivent être polies lorsque jugé nécessaire. Les composantes sont alors lavées utilisant un procédé en trois
Bedcolab Ltée 12 35 53.13- 9 00000254
étapes pour une surface prête à se faire peindre. Les composantes passent ensuite dans un four de séchage pour enlever toute trace d’humidité.
B. Une peinture de haute qualité chimique de polyuréthane est apposée sur toutes les surfaces incluant l’intérieur des portes et panneaux de tiroirs en utilisant un processus de pulvérisation électrostatique. Les composantes sont ensuite cuites selon la durée et la température recommandées par le manufacturier de peinture. Les surfaces peintes doivent être conformes au A.A.M.A. 2603.
C. Les surfaces peintes doivent rencontrer ou dépasser les requis du SEFA 8 pour la résistance chimique par le Scientific Equipment and Furniture Association.
D. Performances techniques :
i. Adhésion au support : 100% 5B (ASTM D3359)
ii. Dureté : 3H (ASTM D3363)
iii. Lustre : 60 +/- 5 unités sur 60°
iv. Flexibilité : 1/4” Mandrin conique (ASTM D522)
v. Résistance à l’impact : 100 po-lb directe : 100 po-lb renversé (ASTM D2794) vi. Résistance à la corrosion : 1000 heures moins 1/16” distance sur B-1000
panneau d’essai traité (ASTM B117)
vii. Résistance à l’humidité : 1000 heures aucune cloque B-1000 panneau traité (ASTM D2247)
E. Couleurs : Vingt couleurs standards sont disponibles sur la charte de couleur de Bedcolab.
