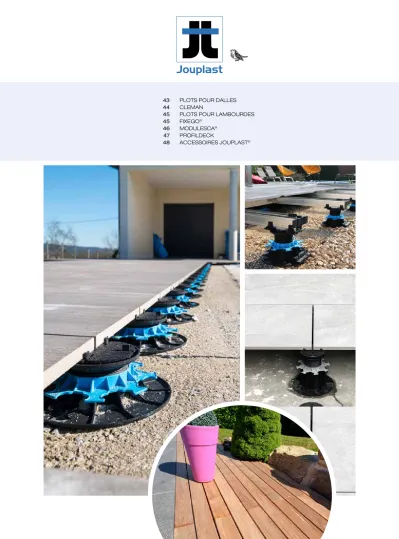

PLOTS POUR DALLES CLEMAN PLOTS POUR LAMBOURDES FIXEGO MODULESCA PROFILDECK ACCESSOIRES JOUPLAST

(1)

PLOTS POUR DALLES CLEMAN

PLOTS POUR LAMBOURDES FIXEGO

^®

MODULESCA

^®

PROFILDECK

ACCESSOIRES JOUPLAST

^®

43

44

45

46

47

48

(2)

43 MISE EN ŒUVRE

JOUPLAST Plots pour dalles

Pour dalles

N° Code Désignation Nbr pièces / colis Nbr colis / palette Prix HT / unité

1 IH008020DG20000 Plot réglable H. 8/20 mm 3 sachets de 20 16 1,79 €

2 IH020030DC10000 Plot réglable H. 20/30 mm 60 par carton 25 1,74 €

3 IH040060DS10000 Plot réglable H. 40/60 mm 60 par sac 16 1,86 €

1 2 3 4 5 6

Plots autonivelants pour dalles

7 IH029039DSN0000 Plot réglable H. 29/39 mm 60 par carton 25 3,12 €

8 IH055075DSN0000 Plot réglable H. 55/75 mm 60 par sac 16 3,51 €

Compense et permet de créer une pente jusqu’à 5%.

Idéal sur sol non parfaitement nivelé.

7 8 9 10 11

(3)

JOUPLAST Cleman

Plots à double réglage

5 2

4 1

3

7

9 6

8

11

13 10

12

Plots autonivelants

6 IH040055ANC0000 Plot réglable H. 40/55 mm 20 par carton 30 4,87 €

7 IH055080ANC0000 Plot réglable H. 55/80 mm 20 par carton 18 5,10 € 8 IH080130ANC0000 Plot réglable H. 80/130 mm 20 par carton 12 5,73 € 9 IH130230ANC0000 Plot réglable H. 130/230 mm 8 par carton 18 6,64 €

Accessoires

10 IHCLECLEDNC0000 Clé d’ajustement 1 64 104,58 €

11 IHEMBCLEDNC0000 Embout de réglage 1 128 53,45 €

12 IHPLDALCLEC0000 Plaque à dalle 10 par carton 60 3,14 €

13 IHREHCLEDN0000 Réhausse 60 mm 40 par carton 16 1,82 €

Plots standard

1 IH028040DNC0000 Plot réglable H. 28/40 mm 20 par carton 30 4,18 €

2 IH040055DNC0000 Plot réglable H. 40/55 mm 20 par carton 30 4,24 €

3 IH055080DNC0000 Plot réglable H. 55/80 mm 20 par carton 18 4,42 € 4 IH080130DNC0000 Plot réglable H. 80/130 mm 20 par carton 12 5,00 € 5 IH130230DNC0000 Plot réglable H. 130/230 mm 8 par carton 18 5,78 €

(4)

45 MISE EN ŒUVRE

JOUPLAST Plots pour lambourdes

Fixego ^®

N° Code Désignation Nbr pièces / colis Nbr colis / palette Prix HT / unité

1 IH021FLTLC10000 Fixego® pour lame de terrasse

ép. 19-25 mm Assortiment carton 72 48,46 €

2 IH028FLTLC10000 Fixego® pour lame de terrasse

ép. 25 mm et plus Assortiment carton 72 48,46 €

3 IH020TAQXC10000 Blister de 20 taquets 5 blisters par carton 50 par demi-palette 11,23 €

JOUPLAST Fixego ^®

48

FICHE TECHNIQUE FIXATION LAME TERRASSE BOIS INVISIBLE ET UNIVERSELLE – LAME TERRASSE ÉPAISSEUR 19-25 MM

CONDITIONNEMENT

Carton Palette

3 kg

112 cartons vrac ou 4 box présentoirs x 28 cartons 64 fixations

200 vis – 6 x 25 4 écarteurs JOUPLAST 5 mm 10 taquets avec leurs 20 vis 4 x 25

LES AVANTAGES

• Totalement invisible

• Augmente la durée de vie des terrasses bois

• Universel et adaptable : lame standard sans rainure ni usinage spécifique

• Simple d’installation

• Solution idéale pour le remplacement d’une lame de terrasse

TAQUET

10 mm

15 mm

38 mm 26,5 mm

Matière : Polypropylène renforcé Vis fixation : 4 x 25 (TX20)

FIXATION LAME DE TERRASSE

zone de séparation

5 mm 2 mm 203 mm

10 mm 20 mm

Matière : Polypropylène renforcé

Fixation sécable à la main pour utilisation avec taquet au démarrage et fin Pour lame de terrasse largeur 120–150 mm

Toute essence de bois peut être utilisée

NB : NE CONVIENT PAS POUR DU BOIS COMPOSITE Vis Fixation :

- 6 x 25 (TX25)

- Traitement spécifique Neroplus – aide au vissage - Traitement spécifique Lubex – haute tenue à la corrosion

l Très robuste, la résistance à l’arrachement est conforme au DTU 51.4.

l Test validé FCBA n° 2014.508.0344

TECHNIQUE

23 Taquets et vis FixeGo

Blister de 20 taquets et 40 vis 4 x 25 1 carton = 5 blisters

Très robuste, la résistance à l’arrachement est conforme au DTU 51.4.

Test validé FCBA n° 2014.508.0344

Fixation lame de terrasse invisible et universelle :

Pratique pour changer une lame

de terrasse !

Suggestion de présentation, photo non contractuelle NB : fiches techniques à partir de la page 48

1 2 3

Pour lambourdes

1 IH020030LC10000 Plot réglable H. 20/30 mm 60 par carton 25 1,74 €

2 IH040060LS10000 Plot réglable H. 40/60 mm 60 par sac 16 1,86 €

6 IHLVO140LG10000 Plot Elevo® terrain meuble

(pieux d’ancrage non fourni) 30 par sachet 20 2,42 €

1 2 3 4 5 6

(5)

46 JOUPLAST Modulesca ^®

Modulesca ^®

N° Code Désignation Nbr pièces / colis Nbr colis / palette Prix HT / unité

1 IM100NOP12 Marche 93 cm noire 1 12 69,88 €

2 IM020NOP06 Module de 20 cm 6 par carton 12 23,29 €

3 IMKITBOI03 Kit de 3 lambourdes bois - - 5,80 €

4 IMKITAFT06 Kit liaison pour assemblage

latéraux (blister de 6 pièces) 20 blisters par carton 72 8,17 € Module de 20cm

1 2 3 4

Aujourd’hui, les maisons individuelles représentent plus de la moitié des résidences principales en France, souvent construites sur des terrains de plus en plus rares et pentus.

60% des spécialistes de l’aménagement extérieur confirment que la solution MODULESCA est une véritable avancée

^*

90% des professionnels sont prêts à l’acheter

^*

*Chiffres du Commissariat Général au Développement Durable n°488- Janvier 2014

* Etude qualitative AVISO conseil sur 2562 professionnels

**Chiffres du Commissariat Général au Développement Durable n°488- Janvier 2014

MODULESCA révolutionne l’assemblage d’escalier pour tous les terrains et propose une solution légère, facile et accessible.

modulesca est un champion de l’adaptabilité :

capable de suivre des pentes de 20 à 40°, le fran- chissement d’un talus abrupte ou d’une pente douce devient une simple formalité. A vous de lui indiquer la direction à prendre !

L’installation d’un système modulesca ne demande qu’une seule personne !

Grâce à un poids réduit à 5kg par marche un escalier d’une dixaine de marches s’installe en une demi-journée et avec seulement trois outils indispensables : une pelle, une visseuse et un niveau !

Un véritable tour de force !

PLUS SIMPLE, un escalier

tout terrain

PLUS RAPIDE,

un escalier à monter seul

PLUS UNIQUE, un escalier

qui s’habille de toutes mes envies

PLUS ECOLOGIQUE, un escalier durable

Fabriqué en France dans un matériau ultra résistant et imputrescible, MODULESCA est prêt à affronter le temps.

Avec MODULESCA, aucune limite à votre imagination ! Bois, pierre, carrelage, grès...

...ça marche aussi avec des plots !

ECO

² écologique, économique Tournant droit Tournant gauche

Palier

Interruption centrale Crecendo

A vous

?

de choisir Palier 90° Zig-zag Montant de 46 à 70%

Comment répondre aux besoins d’aménagements extérieurs de ses propriétaires, de manière ultra-compétitive ?

1 2

Aujourd’hui, les maisons individuelles représentent plus de la moitié des résidences principales en France, souvent construites sur des terrains de plus en plus rares et pentus.

60% des spécialistes de l’aménagement extérieur confirment que la solution MODULESCA est une véritable avancée

^*

90% des professionnels sont prêts à l’acheter

^*

MODULESCA révolutionne l’assemblage d’escalier pour tous les terrains et propose une solution légère, facile et accessible.

capable de suivre des pentes de 20 à 40°, le fran- chissement d’un talus abrupte ou d’une pente douce devient une simple formalité. A vous de lui indiquer la direction à prendre !

L’installation d’un système modulesca ne demande qu’une seule personne !

Grâce à un poids réduit à 5kg par marche un escalier d’une dixaine de marches s’installe en une demi-journée et avec seulement trois outils indispensables : une pelle, une visseuse et un niveau !

Un véritable tour de force !

PLUS SIMPLE, un escalier

tout terrain

PLUS RAPIDE,

un escalier à monter seul

PLUS UNIQUE, un escalier

qui s’habille de toutes mes envies

PLUS ECOLOGIQUE, un escalier durable

Fabriqué en France dans un matériau ultra résistant et imputrescible, MODULESCA est prêt à affronter le temps.

Avec MODULESCA, aucune limite à votre imagination ! Bois, pierre, carrelage, grès...

ECO

Palier

A vous

?

Comment répondre aux besoins d’aménagements extérieurs de ses propriétaires, de manière ultra-compétitive ?

1 2

Aujourd’hui, les maisons individuelles représentent plus de la moitié des résidences principales en France, souvent construites sur des terrains de plus en plus rares et pentus.

60% des spécialistes de l’aménagement extérieur confirment que la solution MODULESCA est une véritable avancée

^*

90% des professionnels sont prêts à l’acheter

^*

MODULESCA révolutionne l’assemblage d’escalier pour tous les terrains et propose une solution légère, facile et accessible.

capable de suivre des pentes de 20 à 40°, le fran- chissement d’un talus abrupte ou d’une pente douce devient une simple formalité. A vous de lui indiquer la direction à prendre !

L’installation d’un système modulesca ne demande qu’une seule personne !

Grâce à un poids réduit à 5kg par marche un escalier d’une dixaine de marches s’installe en une demi-journée et avec seulement trois outils indispensables : une pelle, une visseuse et un niveau !

Un véritable tour de force !

PLUS SIMPLE, un escalier

tout terrain

PLUS RAPIDE,

un escalier à monter seul

PLUS UNIQUE, un escalier

qui s’habille de toutes mes envies

PLUS ECOLOGIQUE, un escalier durable

Avec MODULESCA, aucune limite à votre imagination ! Bois, pierre, carrelage, grès...

...ça marche aussi avec des plots ! Tournant droit Tournant gauche

Palier

A vous

?

Comment répondre aux besoins d’aménagements extérieurs de ses propriétaires, de manière ultra-compétitive ?

1 2

Aujourd’hui, les maisons individuelles représentent plus de la moitié des résidences principales en France, souvent construites sur des terrains de plus en plus rares et pentus.

60% des spécialistes de l’aménagement extérieur confirment que la solution MODULESCA est une véritable avancée

^*

90% des professionnels sont prêts à l’acheter

^*

MODULESCA révolutionne l’assemblage d’escalier pour tous les terrains et propose une solution légère, facile et accessible.

capable de suivre des pentes de 20 à 40°, le fran- chissement d’un talus abrupte ou d’une pente douce devient une simple formalité. A vous de lui indiquer la direction à prendre !

L’installation d’un système modulesca ne demande qu’une seule personne !

Grâce à un poids réduit à 5kg par marche un escalier d’une dixaine de marches s’installe en une demi-journée et avec seulement trois outils indispensables : une pelle, une visseuse et un niveau !

Un véritable tour de force !

PLUS SIMPLE, un escalier

tout terrain

PLUS RAPIDE,

un escalier à monter seul

PLUS UNIQUE, un escalier

qui s’habille de toutes mes envies

PLUS ECOLOGIQUE, un escalier durable

Fabriqué en France dans un matériau ultra résistant et imputrescible, MODULESCA est prêt à affronter le temps.

Avec MODULESCA, aucune limite à votre imagination ! Bois, pierre, carrelage, grès...

ECO

Palier

A vous

?

Comment répondre aux besoins d’aménagements extérieurs de ses propriétaires, de manière ultra-compétitive ?

1 2

Aujourd’hui, les maisons individuelles représentent plus de la moitié des résidences principales en France, souvent construites sur des terrains de plus en plus rares et pentus.

60% des spécialistes de l’aménagement extérieur confirment que la solution MODULESCA est une véritable avancée

^*

90% des professionnels sont prêts à l’acheter

^*

MODULESCA révolutionne l’assemblage d’escalier pour tous les terrains et propose une solution légère, facile et accessible.

capable de suivre des pentes de 20 à 40°, le fran- chissement d’un talus abrupte ou d’une pente douce devient une simple formalité. A vous de lui indiquer la direction à prendre !

L’installation d’un système modulesca ne demande qu’une seule personne !

Grâce à un poids réduit à 5kg par marche un escalier d’une dixaine de marches s’installe en une demi-journée et avec seulement trois outils indispensables : une pelle, une visseuse et un niveau !

Un véritable tour de force !

PLUS SIMPLE, un escalier

tout terrain

PLUS RAPIDE,

un escalier à monter seul

PLUS UNIQUE, un escalier

qui s’habille de toutes mes envies

PLUS ECOLOGIQUE, un escalier durable

Avec MODULESCA, aucune limite à votre imagination ! Bois, pierre, carrelage, grès...

ECO

²

Tournant droit Tournant gauche

Palier

A vous

?

Comment répondre aux besoins d’aménagements extérieurs de ses propriétaires, de manière ultra-compétitive ?

1 2

MODULESCA est une solution pratique composée de modules s’ajustant les uns aux

autres et permettant de réaliser très facilement des escaliers droits ou tournants.

(6)

47 MISE EN ŒUVRE

JOUPLAST Profildeck

PROFILDECK® est un système breveté complet permettant la réalisation de structure terrasse. Il se compose d’un profilé en aluminium innovant bi-face de 3 mètres linéaires.

• Une face pour la réalisation de terrasse bois et composite.

• Une face pour la réalisation de terrasse en dalles minérales.

Profildeck

1 IPDPRO3MC10000 Profilé en aluminium - 3 m 5 par carton - 45,11 €

2 IPDTEFIN1000 TE de finition latérale 10 par sachet - 2,93 €

3 IPDEQASHOC10000 Equerre assemblage horizontale 6 sachets de 20 par carton 46 4,06 € 4 IPDEQASVEC10000 Equerre assemblage verticale 8 sachets de 20 par carton 64 3,51 €

5 IPDADAPTAC10000 Adaptateur plot 40 pièces par carton 40 1,09 €

6 IPDCROISIC10000 Ecarteur dalle 5 sachets de 20 par carton 56 0,72 €

7 IPDBANCAO10000 Bande caoutchouc - 2 rouleaux 10*2 rouleaux par carton 60 15,69 €

8 IPDBANPROC10000 Bande anti-condensation 18 rouleaux par carton 20 18,19 €

9 IPDVIFIEQC10000 Vis structure 14 boîte de 500 par carton 14 0,10 €

10 IPDVISLAMC10000 Vis lame 50 par boîte 778 0,51 €

1 2 3 4 5

FICHE TECHNIQUE

CONDITIONNEMENT

› Terrasse à usage piéton uniquement

› Conforme au DTU 51.4

› Validation technique FCBA : en cours RECOMMANDATIONS D’UTILISATION

Suggestion d’utilisation

PROFILDECK VIS LAME TERRASSE BOIS

Document protégé par les droits d’auteur. Toute reproduction, copie, extraction, réutilisation dans d’autres publications, traduction ou adaptation, affichage, diffusion ou modification, totale ou partielle, sans l’autorisation écrite de TMP CONVERT JOUPLAST est strictement interdite et sera sanctionnée.

TMP CONVERT JOUPLAST se réserve le droit de rajouter, de modifier ou de supprimer des informations à tout moment, sans avertissement au préalable.

FT_VLPD_1807_FR

CARACTÉRISTIQUES

› Matière : acier inoxydable

› Autoperçeuse avec tête fraisée IH2 à ailettes

› Dimensions : 5.5 x 45 mm

› Embout : SIT 20

› Fixation des lames de terrasse bois sur les profilés PROFILDECK

› Embout autoforeur pour profilé aluminium

› Couple de serrage 7 Nm maxi. (Pour indication repère 18 sur visseuse sans fil 18V)

APPLICATIONS

Boîte de 50 pièces

Dimensions : 12 cm x 6 cm x 4 cm Poids : 290 g

www.jouplast.com

Fabricant Français

6 7 8 9 10

(7)

JOUPLAST Accessoires Jouplast ^®

1 IH010FIXDC10000 Rehausse H. 10 mm fixe pour dalles 60 par carton 62 0,48 €

2 IH010FIXLC10000 Rehausse H. 10 mm fixe pour lambourdes 60 par carton 62 0,48 €

3 IH025FIXRC10000 Rehausse 25 mm 120 par carton 30 0,90 €

4 IH035FIXDS10000 Plot H. 35 mm fixe pour dalles 60 par carton 16 2,69 €

5 IH060FIXRS10000 Rehausse 60 mm 60 par sac 25 0,99 €

6 IH025CORPC10000 Correcteur de pente 2,5% 40 par carton 50 1,50 €

7 IHPLADALDC10000 Plaque à dalle 200 x 200 mm 10 par carton 72 1,74 €

8 IH003XDG10000 Cross dalle® 3 mm 10 sachets de 48 par carton 25 0,44 €

9 IH010FIXDC20000 Plogom® dalle souple 10 mm (60 pcs) 60 par carton 48 0,94 €

10 IH003EDGA0000 HE 3 mm écarteur de dalle noir 5 sachets de 80 par carton 80 0,29 €

11 IH005EDGA0000 HE 5 mm écarteur de dalle gris 5 sachets de 80 par carton 72 0,34 €

12 IH002CRGA0000 HC 2 mm cale plate sécable vert 10 sachets de 40 par carton 56 5,81 €

13 IH003CRGA0000 HC 3 mm cale plate sécable bleu 10 sachets de 40 par carton 56 6,29 €

14 IH005CRGA0000 HC 5 mm cale plate sécable noir 10 sachets de 40 par carton 56 6,78 €

15 IHSUPHABIC10000 Support habillage latéral 10 par carton 273 1,82 €

16 IH090CALEG10000 Cale crantée 90 mm (30 pcs) 8 sachets de 30 par carton 24 10,17 €

17 IH090CALEC10000 Cale crantée 90 mm (40 pcs) 5 sachets de 40 par carton 50 12,59 €

18 IH170CALEG10000 Cale crantée 170 mm (25 pcs) 12 sachets de 25 par carton 12 15,73 €

19 IH170CALEC10000 Cale crantée 170 mm (40 pcs) 3 sachets de 40 par carton 50 24,21 €

20 IH080BDPLC100000 Bande de protection pour lambourde 80 mm x 20 m 18 par carton 20 23,00 €

21 IH003GOMDC10000 Gomme contact 100 par carton 50 / demi-palette 0,51 €

22 IH008GOMLC20000 Appui lambourde caoutchouc 90 x 60 x 8 48 par carton 192 31,23 €

23 IHPOSDALDC10000 Pose dalle Jouplast 1 par carton - 71,39 €

24 IHSUPCAILC10000 Support caillebotis 10 par carton 63 2,90 €

25 IHTAPISOL10000 Tapis isolation plot 30 par carton 80 1,71 €

26 IH170CALEB10000 Seau de 50 cales crantées de 170 mm 1 par carton 72 29,05 €

27 IH090CALEB10000 Seau de 100 cales crantées de 90 mm 1 par carton 72 29,05 €

28 IHMIXCALFOU10000 Seau mix 4 x 100 cales fourchette 1 par carton 72 61,00 €

29 IHMIXCALEB10000 Seau de 30 cales crantées 90 + 30 cales crantées 170 1 par carton 72 34,86 €

30 IHMIX025CG10000 Seau mix de 3 x 25 cales millimétrées 12 par carton 12 14,52 €

31 IHMIX100CB10000 Seau mix de 3 x 100 cales millimétrées 1 par carton 72 50,84 €

Jort

6 7 8 9 10

14

Gamme

JOUPLAST ÉVOLUTION

8/15 mm Réglable

Carton de 40 pièces : poids 8 kg Palette = 40 cartons

• Convient aussi sur plots lambourdes

HD 10 mm Fixe

Carton de 60 pièces : poids 3,5 kg Palette = 62 cartons

• Peut servir de rehausse 10 mm

• Pas de limite à l’ajout de rehausse

• Non compatible avec plot 8/15 mm

Plots Dalles _Cale

amortisseur non fournie !

18

Accessoires

Les rehausses :

Rehausse HR 25 mm Dalle Carton de 120 pièces : poids 9 kg Palette = 30 cartons

• Uniquement pour les plots dalles

Rehausse HR 60 mm

Sac de 60 pièces : poids 4,5 kg Palette = 25 sacs

• 4 rehausses maxi sur le plot, peut s’utiliser sur plot lambourde mais n’est pas compatible sur la gamme Évolution

Écarteur 3 mm pour Dalle (40 x 18 x 3 mm) HE 3 mm Carton de 400 pièces (5 sachets x 80 pièces) : poids 1 kg Palette = 80 cartons

Les écarteurs :

1 2 3 4 5

18

Accessoires

Les rehausses :

Rehausse HR 25 mm Dalle Carton de 120 pièces : poids 9 kg Palette = 30 cartons

• Uniquement pour les plots dalles

Rehausse HR 60 mm

Sac de 60 pièces : poids 4,5 kg Palette = 25 sacs

• 4 rehausses maxi sur le plot, peut s’utiliser sur plot lambourde mais n’est pas compatible sur la gamme Évolution

Les écarteurs :

(8)

49 MISE EN ŒUVRE

Jort

JOUPLAST Accessoires Jouplast ^®

23 24 25 28

11 12 30 31 13 30 31 14 30 31 15

44

FICHE TECHNIQUE ACCESSOIRES JOUPLAST

Les plots sont conformes aux DTU 43.1 et 51.4 Résistant au test d’écrasement avec charge supérieure à 1 tonne Résine synthétique (Polypropylène chargé) Plot réalisé en matériau totalement recyclable

Résistant aux solutions acides et basiques Résistant aux agents atmosphériques Résistant aux températures entre -30°C et +60°C

Support caillebotis Rehausse 25 mm Dalle

CONDITIONNEMENT

Carton Palette

10 pcs 3 kg 630 pcs

CONDITIONNEMENT

Carton Palette

120 pcs 9 kg 3 600 pcs

Dimensions : 200 x 200. Entraxe mini = 130, entraxe maxi : 170 Écarteur : épaisseur 3 mm, hauteur 12 mm

Cale amortisseur

CONDITIONNEMENT

Carton Palette

100 pcs 0,5 kg 10 000 pcs

Épaisseur = 4 mm, diamètre 104

Gomme contact

CONDITIONNEMENT

Carton Palette

100 pcs 1,8 kg 10 000 pcs

Prédécoupé Matière : caoutchouc naturel aggloméré

Plaque à dalle

CONDITIONNEMENT

Carton Palette

10 pcs 2,5 kg 720 pcs

TECHNIQUE

21

20 22

16 17 27 29 18 19 26 29

PLOTS POUR DALLES CLEMAN PLOTS POUR LAMBOURDES FIXEGO MODULESCA PROFILDECK ACCESSOIRES JOUPLAST
