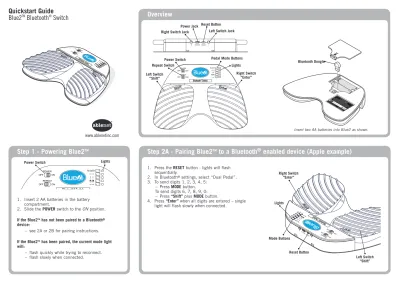

Overview
Step 1 - Powering Blue2
TMQuickstart Guide
Blue2
TMBluetooth
®Switch
www.ablenetinc.com
1. Insert 2 AA batteries in the battery compartment.
2. Slide the POWER switch to the ON position.
If the Blue2TM has not been paired to a Bluetooth® device:
– see 2A or 2B for pairing instructions.
If the Blue2TM has been paired, the current mode light will:
– flash quickly while trying to reconnect.
– flash slowly when connected.
POWER
POWER RESET L R
Pg Up/Dn ON
OFF REPEAT
ON OFF
16 27 38 49 50
Left Switch Jack Right Switch Jack
Power Switch Repeat Switch
Pedal Mode Buttons Reset Button
Power Jack
Insert two AA batteries into Blue2 as shown.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Lights Bluetooth Dongle
Left Switch
“Shift”
Right Switch
“Enter”
Power Switch
Step 2A - Pairing Blue2
TMto a Bluetooth
®enabled device (Apple example)
1. Press the RESET button - lights will flash sequentially.
2. In Bluetooth® settings, select “Dual Pedal”.
3. To send digits 1, 2, 3, 4, 5:
– Press MODE button.
To send digits 6, 7, 8, 9, 0:
– Press “Shift” plus MODE button.
4. Press “Enter” when all digits are entered – single light will flash slowly when connected.
WE PO R p/Dn Pg U
ON
F PEOF RE
ATON
OFF
6 71 28 93 04 5
POWER RESET
L R
Reset Button Lights
Mode Buttons
Left Switch
“Shift”
Right Switch
“Enter”
Lights
Warranty
AbleNet manufactured products include a two-year limited warranty. This warranty is against defects in materials and manufacturing for two-years from the date of purchase. Warranty in full text is available at www.ablenetinc.com.
More Information
You can find warranty, guarantee and return/repair information online.
For more information on AbleNet products and services, or for contact:
AbleNet, Inc.
Mpls./Saint Paul, MN 55113 800-322-0956
www.ablenetinc.com
Step 3 - Select a Mode
PN 900-08223 Rev. A (02/2011)
www.ablenetinc.com
Advanced Features and Care
Sleep Mode
The Blue2TM will enter sleep mode after 2 hours of inactivity – lights will turns off. Press a switch to resume normal operation (in a few seconds) – current mode light will flash slowly.
External Switch Jacks
The Blue2TM will allow your choice of external switches as an alternative to the built-in switches.
See AbleNet’s website for many switch options.
External Power Supply
The Blue2TM will accept a USB Mini power supply to provide power.
Low Battery
Light will quickly flash three times to indicate the batteries are getting low and should be replaced soon.
Auto Repeat Function
Slide the REPEAT switch to ON and Blue2TM will emulate pressing and holding a keyboard or mouse button.
Cleaning and Care
• Blue2TM should not be placed in water or in a location where it could get wet.
• To clean, wipe with a slightly damp cloth.
Warranty and Contact Information
1. Press a MODE button to select which keyboard or mouse commands to emulate – light will flash the selected mode.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Mode Description Page Up / Page Down Left / Right Arrow Up / Down Arrow Click Left / Right (Mouse) Space / Enter
Pg Up/Dn
Mode Buttons Lights
POWER RESET L R
Step 2B - Pairing Blue2
TMto a computer without Bluetooth
®(using dongle)
1. Insert the Bluetooth® dongle into a USB port.
2. Press RESET button – lights will flash sequentially.
3. Enable Bluetooth® on computer to be paired.
4. In the list of Bluetooth® devices on the computer, select “Dual Pedal”.
5. Select “Don’t use a passkey”.
Single light will flash slowly on Blue2TM when connected.
Note: If digit entry required, see Step 2A.
WE PO R
p/DnPg U
ON F OF
PE RE
ATON
F OF
16 27 38 49 50
POWER RESET
L R
Reset Button
External Switch Jacks
External Power Supply
www.ablenetinc.com
Présentation
Étape 1 – Mise sous tension du Blue2
TMGuide de mise en route rapide
du contacteur Blue2
TMBluetooth
®www.ablenetinc.com
1. Insérez deux piles AA dans le compartiment des piles.
2. Glissez le contacteur d’alimentation POWER sur la position ON (Marche).
Si le Blue2TM s’est pas apparié à un appareil Bluetooth® : – pour les instructions d’appariement, voir 2A
ou 2B.
Si le Blue2TM a été apparié, le voyant du mode en cours : – clignote rapidement en essayant de se reconnecter.
– clignote lentement une fois connecté.
POWER
POWER RESET L R
Pg Up/Dn ON
OFF REPEAT
ON OFF
16 27 38 49 50
Prise de contacteur gauche Prise de contacteur droit
Contacteur d’alimentation Contacteur
de répétition
Boutons de mode Pédale Bouton de réinitialisation Prise d’alimentation
Insérez deux piles AA dans le Blue2, comme indiqué.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Voyants Dongle Bluetooth
Contacteur gauche Basculer
Contacteur droit Entrée
Contacteur d’alimentation
Étape 2A – Appariement du Blue2
TMà un appareil activé pour Bluetooth
®(Apple, par exemple)
1. Appuyez sur le bouton RESET – les voyants clignotent les uns à la suite des autres.
2. Parmi les paramètres Bluetooth®, sélectionnez Dual Pedal (Double pédale).
3. Pour envoyer les chiffres 1, 2, 3, 4, 5 : – Appuyez sur le bouton de MODE.
Pour envoyer les chiffres 6, 7, 8, 9, 0 :
– Appuyez sur la pédale gauche Basculer et sur le bouton de MODE.
4. Appuyez sur la pédale droite Entrée une fois tous les chiffres entrés – un voyant clignote lentement une fois la connexion établie.
WE PO R p/Dn Pg U
ON
F PEOF RE
ATON
OFF
6 71 28 93 04 5
POWER RESET
L R
Bouton de réinitialisation Voyants
Boutons de mode
Contacteur gauche Basculer Contacteur droit
Entrée Voyants
Garantie
Les produits AbleNet sont assortis d’une garantie limitée de 2 ans. Cette garantie protège contre les défauts de matériel et les vices de fabrication pendant 2 ans à partir de la date d’achat. La garantie complète se trouve sur www.ablenetinc.com.
Informations complémentaires
Vous pourrez lire la garantie et les informations de retour/réparation en ligne.
Pour de plus amples renseignements sur les produits et services d’AbleNet, contactez :
AbleNet, Inc.
Mpls./Saint Paul, MN 55113 800-322-0956
www.ablenetinc.com
Étape 3 – Sélection d’un mode
Nº de référence 900-08223 Rév. A (02/2011)
www.ablenetinc.com
Fonctions avancées et entretien
Mode Veille
Le Blue2TM passe en mode Veille après 2 heures d’inactivité – les voyants s’éteignent. Appuyez sur un contacteur pour reprendre le fonctionnement normal (dans quelques secondes) – le voyant du mode en cours clignote lentement.
Prises de contacteurs externes
Le Blue2TM vous offre un choix de contacteurs externes à utiliser à la place des contacteurs intégrés. Pour les nombreux contacteurs proposés, consultez le site Web AbleNet.
Alimentation externe
Le Blue2TM accepte une mini-alimentation USB.
Piles faibles
Le voyant clignote rapidement trois fois pour indiquer que les piles sont quasi déchargées et devront être remplacées au plus vite.
Fonction de répétition automatique
Glissez le contacteur REPEAT sur ON pour que le Blue2TM émule la pression sur une touche clavier ou un bouton de souris.
Nettoyage et entretien
• Le Blue2TM ne doit pas être plongé dans l’eau ou mis dans un endroit où il risque d’être mouillé.
• Pour nettoyer, passez sur les surfaces un chiffon légèrement humide.
Garantie et contact
1. Appuyez sur un bouton de MODE pour sélectionner quelles commandes clavier ou souris émuler – le voyant correspondant au mode sélectionné clignote.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Mode Description Page haut/bas Flèche gauche/droite Flèche haut/bas Clic gauche/droit (souris) Espace/Entrée Page haut/bas
Boutons de mode Voyants
POWER RESET L R
Étape 2B – Appariement du Blue2
TMà un ordinateur sans Bluetooth
®(à l’aide du dongle)
1. Insérez le dongle Bluetooth® dans un port USB.
2. Appuyez sur le bouton RESET – les voyants clignotent les uns à la suite des autres.
3. Activez Bluetooth® sur l’ordinateur à apparier.
4. Dans la liste d’appareils Bluetooth® sur l’ordinateur, sélectionnez Dual Pedal.
5. Sélectionnez Don’t use a passkey (Ne pas utiliser de mot de passe).
Un voyant clignote lentement sur le Blue2TM une fois la connexion établie.
Remarque : Si l’entrée d’un chiffre est requise, voir l’étape 2A.
WE PO R
p/DnPg U
ON F OF
PE RE
ATON
F OF
16 27 38 49 50
POWER RESET
L R
Bouton de réinitialisation
Prises de contacteurs externes
Alimentation externe
www.ablenetinc.com
Überblick
Schritt 1 – Einschalten des Blue2
TMKurzanleitung zum
Blue2
TMBluetooth
®Taster
www.ablenetinc.com
1. Zwei AA-Batterien (Mignonzellen) in das Batteriefach einlegen.
2. Den NETZSCHALTER auf „On“ (Ein) schieben.
Wenn der Blue2TM Taster nicht mit einem Bluetooth® Gerät gepaart wurde:
– Anweisungen zum Paaren sind in Schritt 2A und 2B beschrieben.
Wenn der Blue2TM Taster gepaart wurde, blinkt die Stromlampe folgendermaßen:
– Schnelles Blinken – es wird versucht, eine Verbindung herzustellen.
– Langsames Blinken – Verbindung ist hergestellt.
POWER
POWER RESET L R
Pg Up/Dn ON
OFF REPEAT
ON OFF
16 27 38 49 50
Buchse des linken Tasters Buchse des rechten Tasters
Netzschalter Wiederholungsschalter
Pedal-Modustasten Rücksetz-Knopf
Netzbuchse
Zwei AA-Batterien (Mignonzellen) in den Blue2-Taster einlegen (siehe Abbildung).
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Lampen Bluetooth-Dongle
Linker Taster
„Umschalten“
Rechter Taster
„Eingabe“
Netzschalter
Schritt 2A – Paaren des Blue2
TMTasters mit einem Bluetooth
®-fähigen Gerät (z. B. Apple Gerät)
1. Den RÜCKSETZ-Knopf drücken – die Lampen blinken der Reihe nach.
2. Unter Bluetooth® Einstellungen die Option
„Doppelpedal” wählen.
3. Zum Senden der Zahlen 1, 2, 3, 4, 5:
– Die MODUS-Taste drücken.
Zum Senden der Zahlen 6, 7, 8, 9, 0:
– Die „Umschalttaste“ plus die MODUS-Taste drücken.
4. Wenn alle Zahlen eingegeben wurden, „Eingabe“
drücken. Sobald die Verbindung hergestellt wurde, blinkt eine Lampe langsam.
WE PO R p/Dn Pg U
ON
F PEOF RE
ATON
OFF
6 71 28 93 04 5
POWER RESET
L R
Rücksetz-Knopf Lampen
Modustasten
Linker Taster
„Umschalten“
Rechter Taster
„Eingabe“
Lampen
Garantie
Die von AbleNet gefertigten Produkte sind durch eine zweijährige beschränkte Garantie gedeckt.
Diese Garantie beschränkt sich auf Material- und Verarbeitungsfehler und gilt für zwei Jahre ab Kaufdatum. Der Volltext der Garantie kann auf www.ablenetinc.com eingesehen werden.
Weitere Informationen
Informationen zur Gewährleistung, Garantie und Rücksendung/Reparatur können online eingesehen werden.
Für weitere Informationen zu AbleNet Produkten und Dienstleistungen oder für eine Kontaktaufnahme wenden Sie sich bitte an:
AbleNet, Inc.
Mpls./Saint Paul, MN 55113 800-322-0956
www.ablenetinc.com
Schritt 3 – Einen Modus wählen
Art.-Nr. 900-08223 Rev. A (02/2011)
www.ablenetinc.com
Erweiterte Funktionsmerkmale und Pflege
Schlafmodus
Der Blue2TM Taster schaltet sich nach 2 Stunden Inaktivität automatisch in den Schlafmodus und die Lampen schalten sich aus. Eine Taste drücken, um den normalen Betriebsmodus wieder zu aktivieren (das dauert einige Sekunden) – die Lampe für den aktuellen Modus blinkt langsam.
Externe Tasteranschlüsse
Der Blue2TM ermöglicht die Auswahl von externen Tastern, die alternativ zu den integrierten Tastern verwendet werden können. Eine Auswahl alternativer Tasteroptionen finden Sie auf der Website von AbleNet.
Externes Netzteil
Um das Gerät mit Strom zu versorgen, kann der Blue2TM an ein USB-Mini-Netzteil angeschlossen werden.
Schwache Batterie
Bei schwachen Batterien blinkt die Lampe dreimal schnell, um anzuzeigen, dass die Batterien gewechselt werden müssen.
Automatische Wiederholungsfunktion
Den WIEDERHOLUNGSSCHALTER auf „On“ (Ein) schieben, woraufhin der Blue2™ das Drücken und Halten einer Tastatur- oder Maustaste simuliert.
Reinigung und Pflege
• Der Blue2TM darf nicht in Wasser gelegt oder an einer Stelle, an der es nass werden könnte, verwendet werden.
• Zum Reinigen das Gerät mit einem leicht angefeuchteten Tuch abwischen.
Hinweise zur Garantie und Kontaktinformationen
1. Eine MODUS-Taste drücken, um die zu simulierenden Tastatur- oder Mausbefehle zu wählen – der gewählte Modus wird durch eine blinkende Lampe angezeigt.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Modus Beschreibung Bild Auf/Bild Ab Links-/Rechtspfeil Aufwärts-/Abwärtspfeil Links-/Rechtsklick (Maus) Leertaste/Eingabetaste Bild Auf/Ab
Modustasten Lampen
POWER RESET L R
Schritt 2B – Paaren des Blue2
TMTasters mit einem Computer ohne integrierte Bluetooth
®Funktion (unter Verwendung eines Dongles)
1. Den Bluetooth® Dongle an einem USB-Port einstecken.
2. Den RÜCKSETZ-Knopf drücken – die Lampen blinken der Reihe nach.
3. Dann die Bluetooth® Funktion an dem Computer, der gepaart werden soll, aktivieren.
4. Am Computer die Liste mit Bluetooth® Geräten aufrufen und die Option „Doppelpedal” wählen.
5. Dann die Option „Kein Kennwort verwenden“ wählen.
Wenn die Verbindung hergestellt wurde, blinkt am Blue2TM eine Lampe langsam.
Hinweis: Falls Zahlen eingegeben werden müssen, siehe Schritt 2A.
WE PO R
p/DnPg U
ON F OF
PE RE
ATON
F OF
16 27 38 49 50
POWER RESET
L R
Rücksetz-Knopf
Externe Tasteranschlüsse
Externes Netzteil
www.ablenetinc.com
Información general
Paso uno - Encendido del Blue2
TMGuía de inicio rápido
del conmutador Blue2
TMBluetooth
®www.ablenetinc.com
1. Inserte 2 pilas AA en el compartimento de las pilas.
2. Mueva el conmutador de ENCENDIDO a la posición de encendido (“ON”).
Si el Blue2TM no ha sido emparejado a un dispositivo Bluetooth®:
– consulte los pasos 2A o 2B para ver las instrucciones de emparejamiento.
Si el Blue2TM ha sido emparejado, la luz de la modalidad actual:
– parpadeará rápidamente mientras está intentando reconectar.
– parpadeará lentamente cuando esté conectado.
POWER
POWER RESET L R
Pg Up/Dn ON
OFF REPEAT
ON OFF
16 27 38 49 50
Conector del conmutador izquierdo Conector del
conmutador derecho
Conmutador de encendido Conmutador de
repetición
Botones de modalidad de pedales Botón de reinicio
Conector de alimentación
Inserte dos pilas AA en el Blue2 como se muestra en la ilustración.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Luces Llave electrónica
Conmutador izquierdo
“Cambiar”
Conmutador derecho
“Ingresar”
Conmutador de encendido
Paso 2A - Emparejamiento del Blue2
TMa un dispositivo Bluetooth
®(Ejemplo “Apple”)
1. Pulse el botón de reinicio “RESET” - las luces parpadearán de forma secuencial.
2. En la configuración de Bluetooth®, seleccione
“Dual Pedal” (Doble pedal).
3. Para enviar los dígitos 1, 2, 3, 4, 5:
– Pulse el botón MODE (Modalidad).
Para enviar los dígitos 6, 7, 8, 9, 0:
– Pulse el conmutador “Shift” (Cambiar) y el botón MODE.
4. Pulse el conmutador “Enter” (Ingresar) cuando se hayan ingresado todos los dígitos - cuando esté conectado, parpadeará una sola luz lentamente.
WE PO R p/Dn Pg U
ON
F PEOF RE
ATON
OFF
6 71 28 93 04 5
POWER RESET
L R
Botón de reinicio Luces
Botones de modalidad
Conmutador izquierdo “Cambiar”
Conmutador derecho
“Ingresar”
Luces
Garantía
Los productos fabricados por AbleNet tienen una garantía limitada de dos años. Esta garantía los cubre contra defectos de materiales y fabricación durante dos años a partir de la fecha de compra. El texto completo de la garantía está disponible en www.ablenetinc.com.
Más información
En esta página Web puede encontrar la garantía y la información referente a devoluciones y reparaciones.
Para obtener más información sobre los productos y servicios de AbleNet, póngase en contacto con:
AbleNet, Inc.
Mpls./Saint Paul, MN 55113 800-322-0956
www.ablenetinc.com
Paso 3 - Seleccione una modalidad
PN 900-08223 Rev. A (02/2011)
www.ablenetinc.com
Características avanzadas y cuidados
Modalidad de espera
El Blue2TM entrará en la modalidad de espera después de 2 horas de inactividad - las luces se apagarán.
Pulse el conmutador para reanudar el funcionamiento normal (en unos cuantos segundos) - la luz de la modalidad actual parpadeará lentamente.
Conectores para conmutadores externos
El Blue2TM le permite conectar conmutadores externos como una alternativa a los conmutadores incorporados.
Consulte la página web de AbleNet para ver numerosas opciones de conmutadores.
Suministro eléctrico externo
El Blue2TM acepta suministro eléctrico a través de un conector USB Mini.
Pilas con carga baja
La luz parpadeará rápidamente tres veces para indicar que la carga de las pilas es baja y que han de reemplazarse pronto.
Función de repetición automática
Ponga el conmutador REPEAT (Repetición) en posición ON (encendido) para que el Blue2TM emule la acción de mantener pulsado un botón del teclado o del ratón.
Limpieza y cuidados
• El Blue2TM no debe situarse en ningún lugar mojado ni donde pueda mojarse.
• Para limpiarlo, pase un paño ligeramente humedecido sobre su superficie.
Garantía e información de contacto
1. Pulse un botón MODE (Modalidad) para seleccionar los comandos de teclado o de ratón a emular - la luz de la modalidad seleccionada parpadeará.
POWER Pg Up/Dn
ON OFF
REPEAT ON OFF
1 6 2 7 3 8 4 9 5 0
Modalidad Descripción Subir/Bajar página Flecha izquierda/derecha Flecha hacia arriba/abajo
Pulsar el botón izquierdo/derecho (ratón) Espacio/Ingresar
Subir/Bajar página
Botones de modalidad Luces
POWER RESET L R
Paso 2B - Emparejamiento del Blue2
TMa un ordenador sin Bluetooth
®(utilizando una llave electrónica)
1. Inserte la llave electrónica de Bluetooth® en un puerto de USB.
2. Pulse el botón de reinicio “RESET” - las luces parpadearán de forma secuencial.
3. Active la función Bluetooth® en el ordenador que se desea emparejar.
4. En la lista de dispositivos Bluetooth® que aparece en el ordenador, seleccione “Dual Pedal” (Doble pedal).
5. Seleccione la opción “Don’t use a passkey” (No utilizar clave de acceso).
Cuando esté emparejado, parpadeará una sola luz lentamente en el Blue2TM.
Nota: Si es necesario ingresar dígitos, consulte el Paso 2A.
WE PO R
p/DnPg U
ON F OF
PE RE
ATON
F OF
16 27 38 49 50
POWER RESET
L R
Botón de reinicio
Conectores para conmutadores externos
Suministro eléctrico externo
