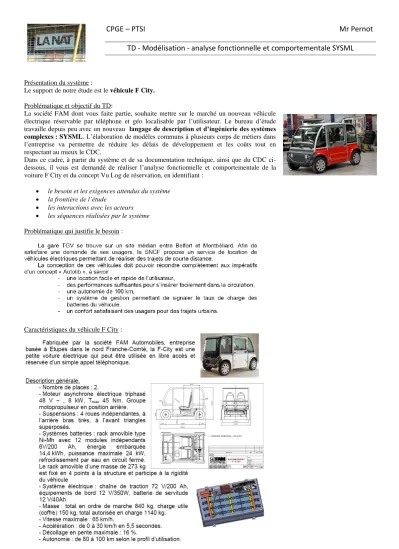

CPGE – PTSI Mr Pernot TD - Modélisation - analyse fonctionnelle et comportementale SYSML
TD - modélisation systèmes - analyse fonctionnelle et comportementale page 1/4
Présentation du système :
Le support de notre étude est le véhicule F City.
Problématique et objectif du TD:
La société FAM dont vous faite partie, souhaite mettre sur le marché un nouveau véhicule électrique réservable par téléphone et géo localisable par l’utilisateur. Le bureau d’étude travaille depuis peu avec un nouveau langage de description et d’ingénierie des systèmes complexes : SYSML. L’élaboration de modèles communs à plusieurs corps de métiers dans l’entreprise va permettre de réduire les délais de développement et les coûts tout en respectant au mieux le CDC.
Dans ce cadre, à partir du système et de sa documentation technique, ainsi que du CDC ci- dessous, il vous est demandé de réaliser l’analyse fonctionnelle et comportementale de la voiture F City et du concept Vu Log de réservation, en identifiant :
le besoin et les exigences attendus du système
la frontière de l’étude
les interactions avec les acteurs
les séquences réalisées par le système Problématique qui justifie le besoin :
Caractéristiques du véhicule F City :
TD - modélisation systèmes - analyse fonctionnelle et comportementale page 2/4 Le concept de réservation Vu Log :
Pour prendre un véhicule, l’utilisateur doit :
géo-localiser le véhicule le plus proche à l’aide de son téléphone
réserver le véhicule à l’aide de son identifiant et mot de passe
prendre en charge le véhicule à l’aide de sa carte d’abonné
Questions :
1°) Enoncer le besoin principal qui a donné lieu à la création du véhicule F City.
Réducteur + cardans
TD - modélisation systèmes - analyse fonctionnelle et comportementale page 3/4 2°) Complétez le diagramme des exigences du concept Vu Log ci-dessous.
3°) Proposez un diagramme des cas d’utilisation du concept Vu Log
TD - modélisation systèmes - analyse fonctionnelle et comportementale page 4/4 4°) Complétez le diagramme de séquence du concept Vu Log ci-dessous.
