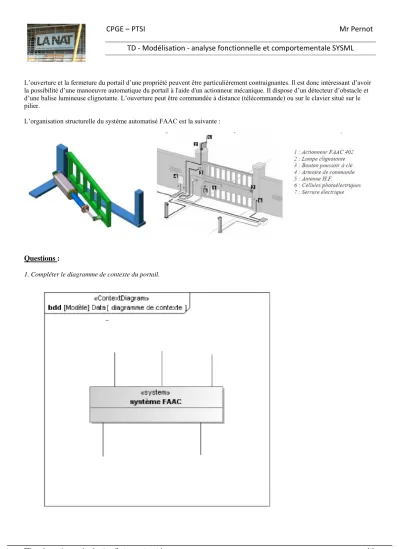

CPGE – PTSI Mr Pernot TD - Modélisation - analyse fonctionnelle et comportementale SYSML
TD - analyse système - analyse fonctionnelle et comportementale page 1/4
L’ouverture et la fermeture du portail d’une propriété peuvent être particulièrement contraignantes. Il est donc intéressant d’avoir la possibilité d’une manoeuvre automatique du portail à l'aide d'un actionneur mécanique. Il dispose d’un détecteur d’obstacle et d’une balise lumineuse clignotante. L’ouverture peut être commandée à distance (télécommande) ou sur le clavier situé sur le pilier.
L’organisation structurelle du système automatisé FAAC est la suivante :
Questions :
1. Compléter le diagramme de contexte du portail.
CPGE – PTSI Mr Pernot TD - Modélisation - analyse fonctionnelle et comportementale SYSML
TD - analyse système - analyse fonctionnelle et comportementale page 2/4
Complétez les exigences Id1.1, Id13.1, Id1.3.2 et Id13.3 du diagramme des exigences
CPGE – PTSI Mr Pernot TD - Modélisation - analyse fonctionnelle et comportementale SYSML
TD - analyse système - analyse fonctionnelle et comportementale page 3/4
2. Compléter le diagramme des cas d’utilisation
3. Diagramme de séquence pour le cas d’utilisation « manœuvrer le portail »
Deux choix sont possibles suivant la demande d’ouverture ou de fermeture. L’ouverture est suivie automatiquement d’une fermeture après un temps d’attente.
CPGE – PTSI Mr Pernot TD - Modélisation - analyse fonctionnelle et comportementale SYSML
TD - analyse système - analyse fonctionnelle et comportementale page 4/4
Les fragments combinés "Ouvrir portail" et "fermer portail" peut être décrit séparément comme ci dessous.
